申请日2016.03.22
公开(公告)日2016.09.28
IPC分类号C02F9/14
摘要
本实用新型提供了一种一体化的高效脱氮除磷的生活污水处理装置，包括厌氧池、缺氧池和好氧池，其特征在于，还包括固液分离池、除磷池、第一沉淀池、硝化池和第二沉淀池，所述厌氧池、所述固液分离池、所述除磷池、所述第一沉淀池、所述硝化池、所述缺氧池、所述好氧池和所述第二沉淀池依次连接，所述固液分离池分别和所述硝化池和所述缺氧池连接，所述第二沉淀池分别与所述厌氧池和所述好氧池连接。本实用新型的有益效果在于，将所述除磷池和所述硝化池单独分开，使除磷和脱氮之间互不影响，保持了污水处理系统的稳定性。

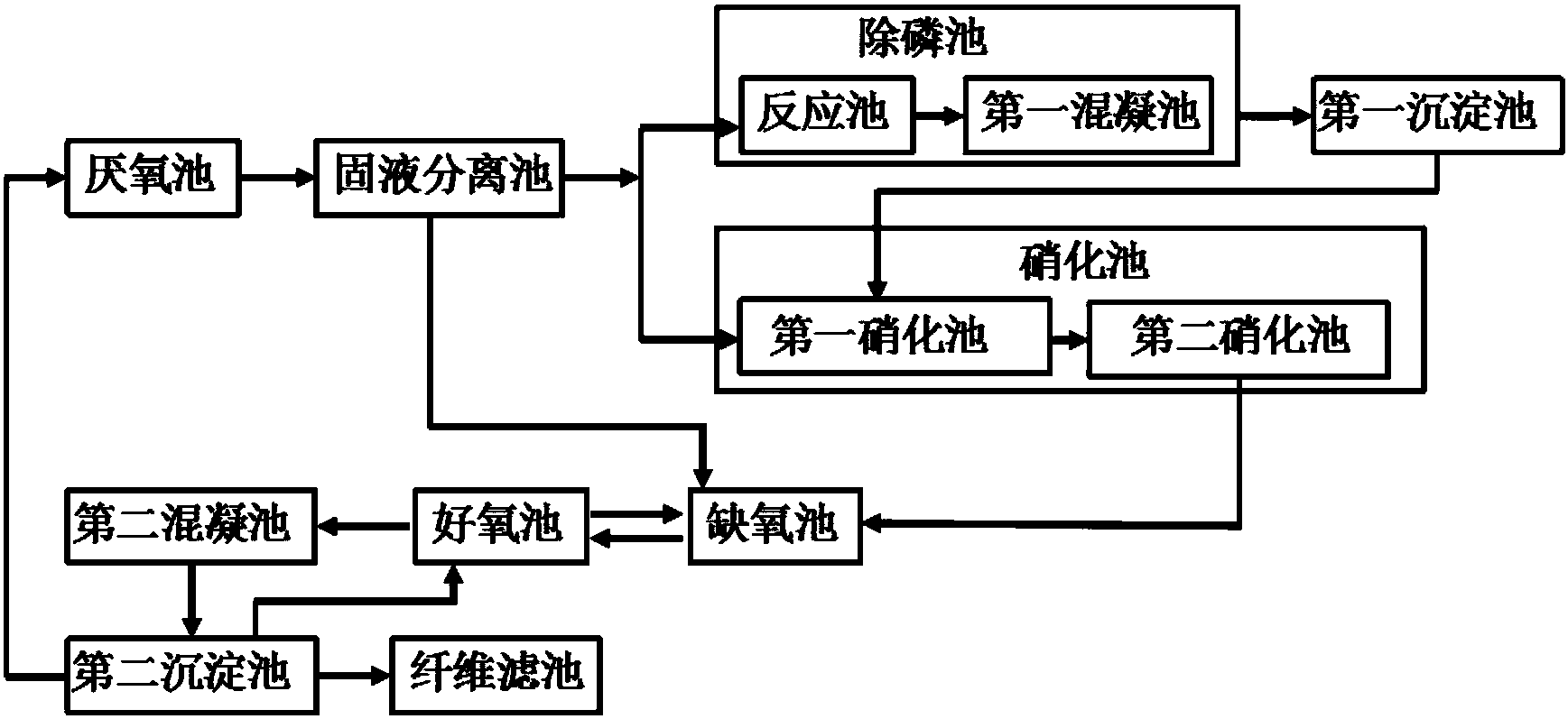

摘要附图
权利要求书
1.一种一体化的高效脱氮除磷的生活污水处理装置，包括厌氧池、缺氧池和好氧池，其特征在于，还包括固液分离池、除磷池、第一沉淀池、硝化池和第二沉淀池，所述厌氧池、所述固液分离池、所述除磷池、所述第一沉淀池、所述硝化池、所述缺氧池、所述好氧池和所述第二沉淀池依次连接，所述固液分离池分别和所述硝化池和所述缺氧池连接，所述第二沉淀池分别与所述厌氧池和所述好氧池连接。
2.根据权利要求1所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，所述除磷池由反应池和第一混凝池组成，所述固液分离池、所述反应池和所述第一混凝池依次连接。
3.根据权利要求2所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，所述硝化池由第一硝化池和第二硝化池组成，所述第一沉淀池、所述第一硝化池和所述第二硝化池依次连接，所述固液分离池与所述第一硝化池连接。
4.根据权利要求3所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，所述好氧池上设有回流阀门，能够使所述好氧池内的混合液回流至所述缺氧池。
5.根据权利要求4所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，在所述好氧池和所述第二沉淀池之间设有第二混凝池。
6.根据权利要求5所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，在所述第二沉淀池后设有纤维滤池。
7.根据权利要求6所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，所述厌氧池和所述缺氧池内均设有搅拌装置。
8.根据权利要求7所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，所述反应池、所述第一混凝池、所述第一硝化池、所述第二硝化池和所述好氧池内均设有曝气装置。
9.根据权利要求6-8任一所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，还包括第一加药泵和第二加药泵，所述第一加药泵与所述反应池连接，所述第二加药泵分别与所述第一混凝池和所述第二混凝池连接。
10.根据权利要求9所述的一体化的高效脱氮除磷的生活污水处理装置，其特征在于，所述反应池、所述第一混凝池、所述第一沉淀池、所述好氧池和所述第二混凝池依次位于整个装置的上部，所述第二混凝池和所述纤维滤池之间设有所述第二沉淀池。
说明书
一种一体化的高效脱氮除磷的生活污水处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种一体化的高效脱氮除磷的生活污水处理装置。
背景技术
随着越来越多的氮磷营养物质通过城市污水进入附近水体，使得水体营养化的问题日渐突出，因此，如何去除污水中的氮磷物质已成为不可回避的问题。
A2/O装置是脱氮除磷的典型装置，主要包括厌氧池、缺氧池和好氧池，对于低C/N的污水，由于在污水处理过程中存在碳源竞争、泥龄矛盾等问题，致使A2/O装置难以同时达到脱氮和除磷的要求。针对低碳问题，人们在A2/O装置上增加了测流除磷单元，既减少了后续微生物吸收磷的负荷又减少了微生物在吸收磷时所消耗的碳源;也有的是在A2/O装置上增加了硝化单元，虽然除磷单元或硝化单元在一定程度上增加了脱氮除磷的去除效果，但是处理后的污水仍没有达到排放标准。
鉴于上述缺陷，本实用新型创作者经过长时间的研究和实践终于获得了本实用新型。
实用新型内容
为解决上述问题，本实用新型采用的技术方案在于，提供一种一体化的高效脱氮除磷的生活污水处理装置，包括厌氧池、缺氧池、好氧池、固液分离池、除磷池、第一沉淀池、硝化池和第二沉淀池，所述厌氧池、所述固液 分离池、所述除磷池、所述第一沉淀池、所述硝化池、所述缺氧池、所述好氧池和所述第二沉淀池依次连接，所述固液分离池分别和所述硝化池和所述缺氧池连接，所述第二沉淀池分别与所述厌氧池和所述好氧池连接。
进一步，所述除磷池由反应池和第一混凝池组成，所述固液分离池、所述反应池和所述第一混凝池依次连接。
进一步，所述硝化池由第一硝化池和第二硝化池组成，所述第一沉淀池、所述第一硝化池和所述第二硝化池依次连接，所述固液分离池与所述第一硝化池连接。
进一步，所述好氧池上设有回流阀门，能够使所述好氧池内的混合液回流至所述缺氧池。
进一步，在所述好氧池和所述第二沉淀池之间设有第二混凝池。
进一步，在所述第二沉淀池后设有纤维滤池。
进一步，所述厌氧池和所述缺氧池内均设有搅拌装置。
进一步，所述反应池、所述第一混凝池、所述第一硝化池、所述第二硝化池和所述好氧池内均设有曝气装置。
进一步，所述一体化的高效脱氮除磷的生活污水处理装置，还包括第一加药泵和第二加药泵，所述第一加药泵与所述反应池连接，所述第二加药泵分别与所述第一混凝池和所述第二混凝池连接。
进一步，所述反应池、所述第一混凝池、所述第一沉淀池、所述好氧池和所述第二混凝池依次位于整个装置的上部，所述厌氧池、所述缺氧池、所述第二硝化池、所述第一硝化池和所述纤维滤固液分离池，所述混凝池和所述纤维滤池之间设有所述第二沉淀池。
与现有技术比较本实用新型的有益效果在于：
1、本实用新型将所述除磷池和所述硝化池单独分开，既实现了除磷和脱氮的功能，又使除磷和脱氮之间互不影响，保持了污水处理系统的稳定性。
2、本实用新型的生活污水处理装置不存在传统活性污泥的污泥膨胀问题，不仅对水质的适应性好、抗冲击负荷能力强，而且还可承受较大的水质波动，例如当进水C/N长期低至3.5、短期低至3.0，仍可保持稳定达标，当进水总氮、总磷异常时，可通过加大所述硝化池曝气、强化所述除磷池中的化学除磷，保障出水水质达标。
3、本实用新型通过所述反应池和所述第一混凝池结合的方式，除去了进入所述反应池中高浓度的磷酸盐，大幅度提高了所述除磷剂和混凝剂的利用率，除此之外，所述反应池中磷酸盐的去除也进一步减少了所述好氧池中微生物吸收磷的负荷，减少了微生物在吸收磷时所消耗的碳源，能够使微生物在低的碳氮比值下完成脱氮除磷的反应。
4、本实用新型的污水处理装置可实现污泥减量50%以上，尤其是当进水浓度COD较高时，污泥减量更为显著。
5、所述硝化池内有机物浓度较低，硝化速率较高，减少了氧气的消耗，节省了能耗，此外，硝化池内局部区域微曝气，能够实现同步硝化反硝化作用。
6、在所述第二沉淀池后增设纤维滤池，经所述纤维滤池过滤后进行出水，过滤后的水质好，可稳定达到一级A标准。
