申请日2016.03.18
公开(公告)日2016.10.19
IPC分类号C02F9/14
摘要
医院传染病区污水处理装置，它涉及污水处理技术领域;预消毒池与格栅井、消毒池连接;所述的化粪池与格栅井连接;所述的消毒池与水消毒机构连接;所述的格栅井与调节池连接，调节池一侧设置有初沉池，初沉池与生物接触氧化反应器连接;所述的调节池内设置有提升泵，提升泵与初沉池连接;所述的生物接触氧化反应器一侧设置有高效斜板沉淀池，高效斜板沉淀池与消毒池连接，高效斜板沉淀池底部通过污泥管道和气提泵与初沉池连接。本实用新型能去除CODcr、BOD5等有机污染物，采用具有过滤功能的高效好氧处理工艺，可以降低悬浮物浓度，有利于后续消毒。
权利要求书
1.医院传染病区污水处理装置，其特征在于：它包含预消毒池、化粪池、格栅井、调节池、初沉池、生物接触氧化反应器、提升泵、高效斜板沉淀池、消毒池、气提泵、污泥消毒机构、水消毒机构;所述的预消毒池与格栅井、消毒池连接;所述的化粪池与格栅井连接;所述的消毒池与水消毒机构连接;所述的格栅井与调节池连接，调节池一侧设置有初沉池，初沉池与生物接触氧化反应器连接;所述的调节池内设置有提升泵，提升泵与初沉池连接;所述的生物接触氧化反应器一侧设置有高效斜板沉淀池，高效斜板沉淀池与消毒池连接，高效斜板沉淀池底部通过污泥管道和气提泵与初沉池连接。
2.根据权利要求1所述的医院传染病区污水处理装置，其特征在于：所述的生物接触氧化反应器为膜生物反应器。
3.根据权利要求1所述的医院传染病区污水处理装置，其特征在于：所述的生物接触氧化反应器为曝气生物滤池。
说明书
医院传染病区污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及医院传染病区污水处理装置。
背景技术
传统采用的物理化学法，包括对悬浮物、粒子、色度和有毒化学物的沉积、浮选、吸附、筛选、凝固、氧化、臭氧化作用、电解、反渗透、超滤和纳滤等。主要工艺有沉积和浮选、凝固和沉淀作用、吸附作用、化学氧化作用、膜过滤、臭氧化作用等;生物法包括活性污泥法、好氧塘、好氧生物反应器、厌氧处理、真菌处理等;其他方法如利用活化粉煤灰，改进的A/O工艺等处理造纸废水。
工业废水，一般通过物化法+生化使其中的污染物质得以降解。由于废水本身所含污染物十分复杂，经处理后，出水虽能基本达到排放标准，但与废水回用对水质的要求相距较远，采用传统砂滤、活性炭过滤、多介质过滤等处理工艺实现废水回用处理，只是一定程度降低出水悬浮物浓度，对污水中可溶性污染物如COD、氨氮和盐分等无法进一步除去，如果回用，会直接影响到纸张效果。造纸行业一般回用中水往往只限于生产过程的除渣、洗浆、漂洗等对水质要求不高的生产工艺，而且这些工段用水对COD、浊度、铁等指标有一定要求，现有过滤技术并不能满足这些工段的水质要求，而且传统多级过滤工艺有流程长、占地面积大、产水水质不稳定等缺点。
医院污水处理所用工艺必须确保处理出水达标，主要采用的三种工艺有：加强处理效果的一级处理、二级处理和简易生化处理，传染病医院必须采用二级处理。
发明内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的医院传染病区污水处理装置。

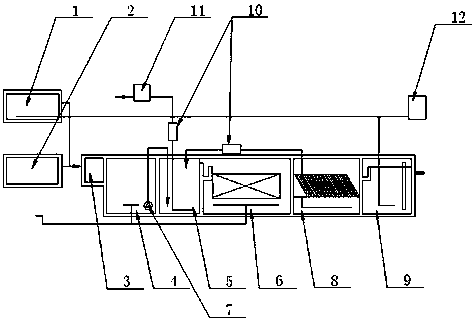

为实现上述目的，本实用新型采用的技术方案是：它包含预消毒池、化粪池、格栅井、调节池、初沉池、生物接触氧化反应器、提升泵、高效斜板沉淀池、消毒池、气提泵、污泥消毒机构、水消毒机构;所述的预消毒池与格栅井、消毒池连接;所述的化粪池与格栅井连接;所述的消毒池与水消毒机构连接;所述的格栅井与调节池连接，调节池一侧设置有初沉池，初沉池与生物接触氧化反应器连接;所述的调节池内设置有提升泵，提升泵与初沉池连接;所述的生物接触氧化反应器一侧设置有高效斜板沉淀池，高效斜板沉淀池与消毒池连接，高效斜板沉淀池底部通过污泥管道和气提泵与初沉池连接。
作为优选，所述的生物接触氧化反应器为膜生物反应器。
作为优选，所述的生物接触氧化反应器为曝气生物滤池。
本实用新型操作时，医院污水通过化粪池进入调节池，调节池前部设置格栅井，调节池内设提升泵，污水经提升后进入生物接触氧化反应器进行生物处理，生物接触氧化反应器出水进入消毒池消毒，出水达标排放。
采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的医院传染病区污水处理装置，能去除CODcr、BOD5等有机污染物，采用具有过滤功能的高效好氧处理工艺，可以降低悬浮物浓度，有利于后续消毒，本实用新型具有结构简单、设置合理、制作成本低等优点。
