申请日2016.03.22
公开(公告)日2016.09.21
IPC分类号E03C1/122
摘要
本实用新型为一种具有排水堵塞侦测警示功能的高楼污废水管路系统，包含有至少一污废水直干管立设于各楼层处，以连接有位于高楼地下处的污废水横干管及水位侦测装置，然后污废水横干管再连接有污废水排放管;水位侦测装置包括有液位管及水位侦测器，液位管旁接连通于污废水横干管的顶缘及相对的底缘，使污废水横干管内部与液位管内部形成相同的水位高度;当污废水横干管与液位管内部为高水位时，通过水位侦测器发送出高水位信号，以提前得知在污废水横干管内即将发生堵塞或已经堵塞，让维修人员容易辨识出堵塞状态，且有充分时间安排进行清除堵塞作业，以有效防止污废水往上倒灌入污废水直干管、支管及楼层中，而更确保环境清洁卫生。

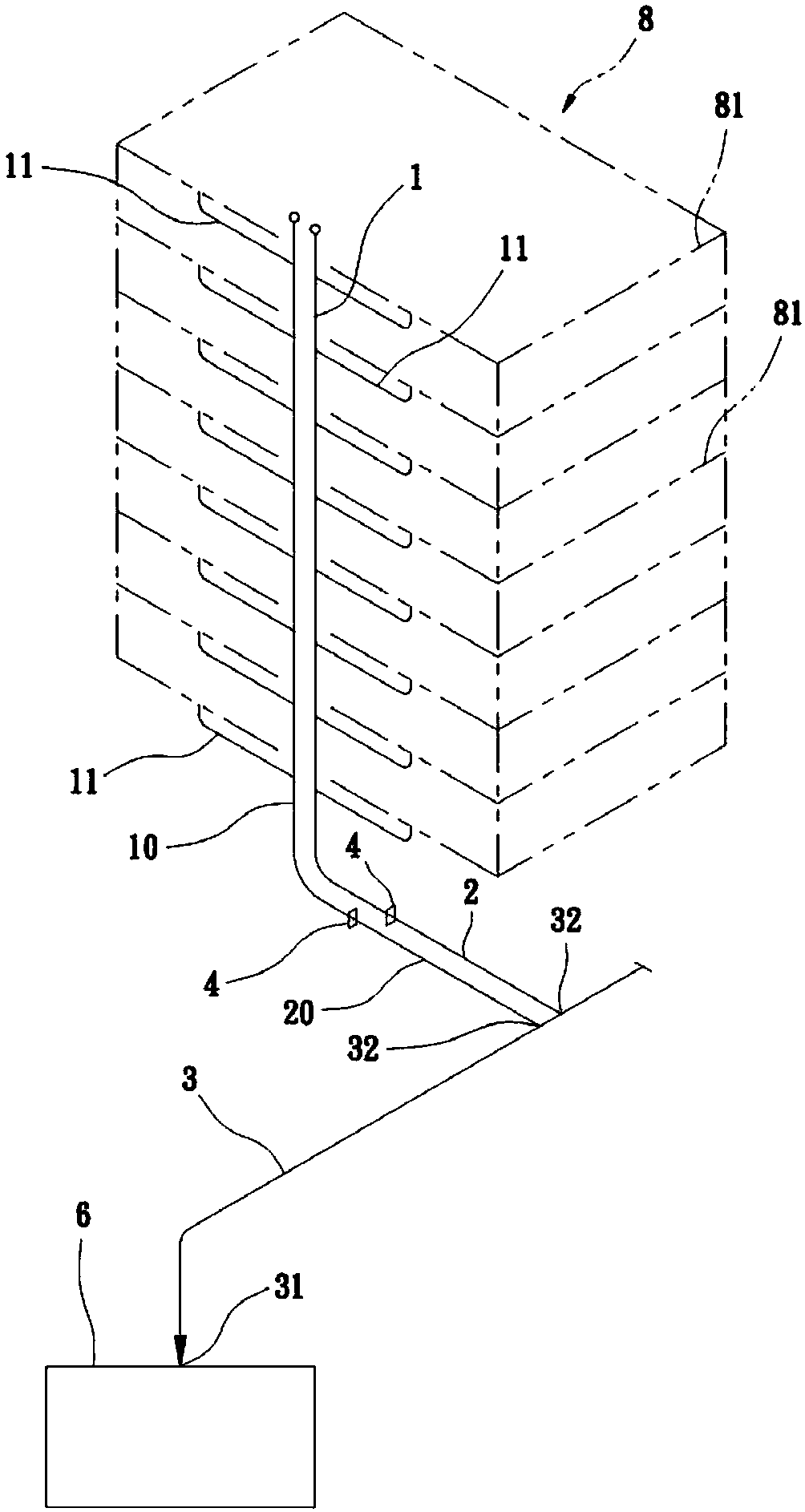

摘要附图
权利要求书
1.一种具有排水堵塞侦测警示功能的高楼污废水管路系统，其特征在于，所述系统包含有：
一污废水直干管立设于各楼层处，该污废水直干管设有连接各楼层污废水的支管;
一污废水横干管平列于高楼的地下处，该污废水横干管的一端连通于污废水直干管的底端;
一污废水排放管平列于高楼的地下处，该污废水排放管具有一排放口，以及一连通于污废水横干管另一端的入口;
一水位侦测装置，包括有一液位管及一水位侦测器，该液位管具有一相通的顶接管及一相对的底接管，以旁接连通于污废水横干管的顶缘及相对的底缘，使污废水横干管内部与液位管内部形成相同的水位高度;该水位侦测器设置于液位管的上段位置，以在污废水横干管与液位管内部为高水位时，通过水位侦测器发送出高水位信号。
2.根据权利要求1所述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其特征在于，所述系统进一步包含多个间隔立设的污废水直干管，各污废水直干管分别连通有污废水横干管，各污废水横干管间隔连通于污废水排放管，以及各污废水横干管分别旁接连通有水位侦测装置。
3.根据权利要求1所述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其特征在于，该水位侦测器电连接有警示装置，该警示装置接收水位侦测器的高水位信号，以相对发出警示通报。
4.根据权利要求1所述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其特征在于，该污废水横干管周缘设有一顶接孔及一底接孔，以连接于液位管相对的顶接管与底接管。
5.根据权利要求1所述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其特征在于，该液位管设为透明管体。
6.根据权利要求1所述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其特征在于，该水位侦测器设为红外线水位感知器。
说明书
具有排水堵塞侦测警示功能的高楼污废水管路系统
技术领域
本实用新型涉及污废水排放系统，更具体的是指一种具有排水堵塞侦测警示功能的高楼污废水管路系统。
背景技术
中国台湾地狭人稠，人民的住宅很多是属于公寓、大楼之类的集合式住宅。此种住宅在同一楼层中可有一个以上的居住单位，而整栋大楼则共用一组或多组污水排放系统。
请参阅图1所示，在大楼中的污水排放系统9具有一或两支或三支直干管91，由最顶楼垂直向下延伸至地下室，通常在地下室会连接水平状态延伸的横干管92，然后再连接水平状态延伸的大管径尺寸排放管93，最后将排放管93向下转弯通到地下室的污水槽94。在各楼层均具有多个支管95连通到直干管91，而各支管95的另一端则是连接至位于厨房、厕所、浴室、阳台等地板上的排水口，以及浴缸、马桶与洗手台的排水管，使家庭污水会由支管95流至直干管91、横干管92、排放管93，然后排放到污水槽94中。
集合式住宅的排水系统最重要的功能就是排放污废水，但是，由图中我们可轻易发现：家庭所产生的污废水虽可经由支管95、直干管91、横干管92、排放管93，而排放至污水槽94;然而，横干管92的水平延伸长度通常为十公尺以上，在日积月累中的积垢越来越多，以致横干管92容易发生堵塞，并且无法提前辨识出即将堵塞状态，而容易造成污废水往上倒灌入直干管91、支管95及楼层中，严重影响到环境清洁卫生与身体健康。因此要如何改善上述问题与缺陷，即为相关业者所亟欲研究发展的方向。
实用新型内容
本实用新型的主要目的及使用功效在于，利用水位侦测装置旁接连通于污废水横干管，以提前得知在污废水横干管内即将发生堵塞或已经堵塞，让维修人员容易辨识出堵塞状态，且有充分时间安排进行清除堵塞作业，以有效防止污废水往上倒灌入污废水直干管、支管及楼层中，而更确保环境清洁卫生。
为达上述目的，本实用新型提供一种具有排水堵塞侦测警示功能的高楼污废水管路系统，包含有：一污废水直干管立设于各楼层处，该污废水直干管设有连接各楼层污废水的支管;一污废水横干管平列于高楼的地下处，该污废水横干管的一端连通于污废水直干管的底端;一污废水排放管平列于高楼的地下处，该污废水排放管具有一排放口，以及一连通于污废水横干管另一端的入口;一水位侦测装置，包括有一液位管及一水位侦测器，该液位管具有一相通的顶接管及一相对的底接管，以旁接连通于污废水横干管的顶缘及相对的底缘，使污废水横干管内部与液位管内部形成相同的水位高度;该水位侦测器设置于液位管的上段位置，以在污废水横干管与液位管内部为高水位时，通过水位侦测器发送出高水位信号。
前述的具有排水堵塞侦测警示功能的高楼污废水管路系统，进一步包含多个间隔立设的污废水直干管，各污废水直干管分别连通有污废水横干管，各污废水横干管间隔连通于污废水排放管，以及各污废水横干管分别旁接连通有水位侦测装置。
前述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其中该水位侦测器电连接有警示装置，该警示装置接收水位侦测器的高水位信号，以相对发出警示通报。
前述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其中该污废水横干管周缘设有一顶接孔及一底接孔，以连接于液位管相对的顶接管与底接管。
前述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其中该液位管设为透明管体。
前述的具有排水堵塞侦测警示功能的高楼污废水管路系统，其中该水位侦测器设为红外线水位感知器。
本实用新型的有益效果为：使相关人员能够提前得知在污废水横干管内即将发生堵塞或已经堵塞，让维修人员容易辨识出堵塞状态，且有充分时间安排进行清除堵塞作业，以有效防止污废水往上倒灌入污废水直干管、支管及楼层中。
