申请日2016.03.18
公开(公告)日2016.09.28
IPC分类号C02F9/14
摘要
工业EGSB污水处理装置，它涉及污水处理技术领域;它包含进水瓶、进水泵、EGSB反应器、过滤器、回流泵、出水瓶、三相分离器、碱液吸收器、取样口;所述的进水瓶通过进水泵与EGSB反应器连接;所述的EGSB反应器与过滤器、出水瓶连接，过滤器与回流泵连接，回流泵与EGSB反应器连接;所述的EGSB反应器内设置有三相分离器，三相分离器与碱液吸收器连接;所述的EGSB反应器的外壁设置有取样口。本实用新型所述的工业EGSB污水处理装置，改善了废水中有机物与微生物之间的接触，强化了传质效果，提高了生化反应速度，从而大大提高了处理效能，本实用新型具有结构简单、设置合理、制作成本低等优点。
权利要求书

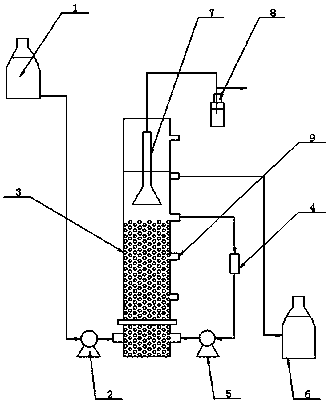

1.工业EGSB污水处理装置，其特征在于：它包含进水瓶、进水泵、EGSB反应器、过滤器、回流泵、出水瓶、三相分离器、碱液吸收器、取样口;所述的进水瓶通过进水泵与EGSB反应器连接;所述的EGSB反应器与过滤器、出水瓶连接，过滤器与回流泵连接，回流泵与EGSB反应器连接;所述的EGSB反应器内设置有三相分离器，三相分离器与碱液吸收器连接;所述的EGSB反应器的外壁设置有取样口。
2.根据权利要求1所述的工业EGSB污水处理装置，其特征在于：所述的EGSB反应器为塔形的圆柱状。
3.根据权利要求1所述的工业EGSB污水处理装置，其特征在于：所述的EGSB反应器的高度与直径的比值为3~5。
说明书
工业 EGSB 污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及工业EGSB污水处理装置。
背景技术
传统采用的物理化学法，包括对悬浮物、粒子、色度和有毒化学物的沉积、浮选、吸附、筛选、凝固、氧化、臭氧化作用、电解、反渗透、超滤和纳滤等。主要工艺有沉积和浮选、凝固和沉淀作用、吸附作用、化学氧化作用、膜过滤、臭氧化作用等;生物法包括活性污泥法、好氧塘、好氧生物反应器、厌氧处理、真菌处理等;其他方法如利用活化粉煤灰，改进的A/O工艺等处理造纸废水。
工业废水，一般通过物化法+生化使其中的污染物质得以降解。由于废水本身所含污染物十分复杂，经处理后，出水虽能基本达到排放标准，但与废水回用对水质的要求相距较远，采用传统砂滤、活性炭过滤、多介质过滤等处理工艺实现废水回用处理，只是一定程度降低出水悬浮物浓度，对污水中可溶性污染物如COD、氨氮和盐分等无法进一步除去，如果回用，会直接影响到纸张效果。造纸行业一般回用中水往往只限于生产过程的除渣、洗浆、漂洗等对水质要求不高的生产工艺，而且这些工段用水对COD、浊度、铁等指标有一定要求，现有过滤技术并不能满足这些工段的水质要求，而且传统多级过滤工艺有流程长、占地面积大、产水水质不稳定等缺点。
EGSB工业污水的BOD/COD<0.3，可生化性不好，但是污水的各项指标都比较高，含有大量的有机物，污水处理效率不高。
发明内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的工业EGSB污水处理装置。
为实现上述目的，本实用新型采用的技术方案是：它包含进水瓶、进水泵、EGSB反应器、过滤器、回流泵、出水瓶、三相分离器、碱液吸收器、取样口;所述的进水瓶通过进水泵与EGSB反应器连接;所述的EGSB反应器与过滤器、出水瓶连接，过滤器与回流泵连接，回流泵与EGSB反应器连接;所述的EGSB反应器内设置有三相分离器，三相分离器与碱液吸收器连接;所述的EGSB反应器的外壁设置有取样口。
作为优选，所述的EGSB反应器为塔形的圆柱状。
作为优选，所述的EGSB反应器的高度与直径的比值为3~5。
本实用新型的工作原理为：工业废水经进水配水系统、反应区、三相分离区、出水渠系统，大大降低进水有机负荷，并使出水达到可接受处理的浓度。
采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的工业EGSB污水处理装置，改善了废水中有机物与微生物之间的接触，强化了传质效果，提高了生化反应速度，从而大大提高了处理效能，本实用新型具有结构简单、设置合理、制作成本低等优点。
