申请日2016.03.22
公开(公告)日2016.09.28
IPC分类号C02F9/04; C02F1/52
摘要
本实用新型提供了一种用于小型河涌的快速污水处理设备，包括顺序连接的过滤机构、混凝机构和除泥机构，所述混凝机构包括多组混凝池和多组给药室，所述给药室配合设置在所述混凝池一侧。本实用新型一种用于小型河涌的快速污水处理设备，其具有水力停留时间短、处理效率高、总占地面积少的优点。

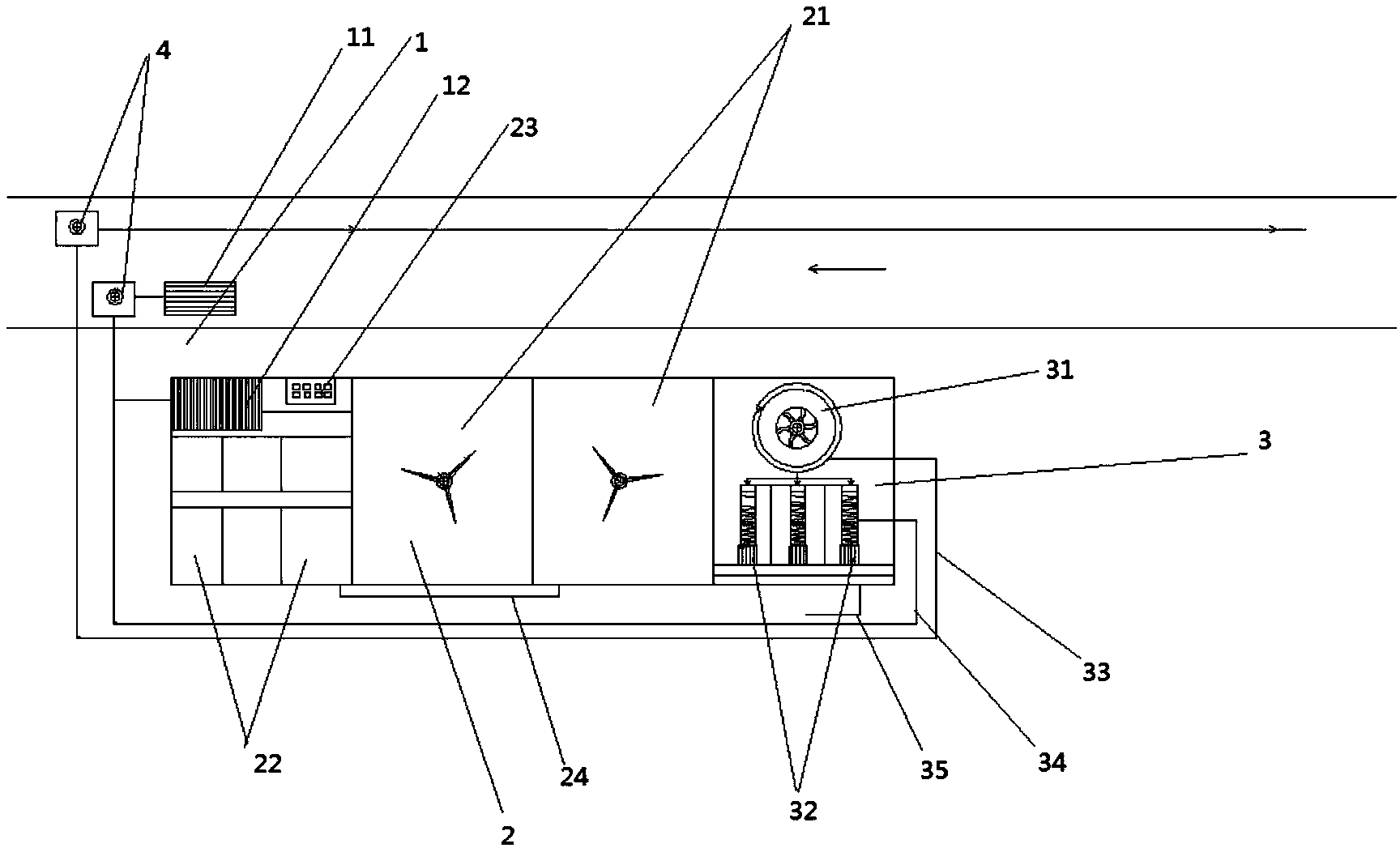

摘要附图
权利要求书
1.一种用于小型河涌的快速污水处理设备，其特征在于，包括依次连接的过滤机构、混凝机构和除泥机构，所述除泥机构包括按水流方向依次连接的旋流沉砂机和脱水机，所述混凝机构包括多组混凝池和多组给所述混凝池输药的给药室，所述给药室配合设置在所述混凝池一侧。
2.如权利要求1所述的用于小型河涌的快速污水处理设备，其特征在于，所述过滤机构包括按水流方向依次连接的粗过滤机构和细过滤机构;所述粗过滤机构包括若干组按水流方向依次连接的粗格栅，所述细过滤机构包括若干组按水流方向依次连接的细格栅。
3.如权利要求2所述的用于小型河涌的快速污水处理设备，其特征在于，所述粗过滤机构和所述细过滤机构之间至少设有一个提升水泵。
4.如权利要求1所述的用于小型河涌的快速污水处理设备，其特征在于，所述给药室还包括储料箱、溶解箱和给药管道，所述储料箱和溶解箱分别通过给药管道与所述混凝池连接。
5.如权利要求1所述的用于小型河涌的快速污水处理设备，其特征在于，所述旋流沉砂机还设有排水管。
6.如权利要求1所述的用于小型河涌的快速污水处理设备，其特征在于，所述脱水机还设有回流管和排泥管。
7.如权利要求5所述的用于小型河涌的快速污水处理设备，其特征在于，所述排水管上至少设有一个提升水泵。
8.如权利要求2所述的用于小型河涌的快速污水处理设备，其特征在于，所述粗格栅的格孔直径5mm，所述细格栅的格孔直径1mm。
说明书
一种用于小型河涌的快速污水处理设备
技术领域
本实用新型涉及污水净化领域，具体涉及一种用于小型河涌的快速污水处理设备。
背景技术
当前，城镇河涌水质黑臭引发水体污染问题已经十分突出，污染物从城镇的毛细河涌不断集聚汇流，涌向河流主干道，造成流经城镇的河段污染更加严重，城镇毛细河涌的水质黑臭已成为河段干流污染的重要污染源。在城镇化发展过程中，许多城市毛细河涌的周边往往人口居住密集、小作坊遍布、甚至小工厂林立。受到各种社会因素的综合影响，毛细河涌的截污管网铺设通常不完善，大量的生活污水、小作坊排水、工业废水被直接排入这些最初的受纳水体，同时由于缺少外部补水的稀释作用，导致其中的污染物浓度相对较高，外观整体表现为极端黑臭，水体污染严重。因此，从源头上开展城镇毛细河涌的黑臭治理已成为城镇主干流水体污染治理的重要举措。
目前，城镇毛细河涌黑臭治理的主要措施是截污、清淤、水体撒药和岸边景观治理等，很少从河涌的水体流动性功能考虑，加强水体的流动性来提升自净能力和复氧水平，从而逐渐恢复水体生态系统。
实用新型内容
本实用新型目的是提供一种处理时间快、除污效果好且占地面积小的用于小型河涌的快速污水处理设备。
为了实现上述目的，本实用新型提供一种用于小型河涌的快速污水处理设备，其包括依次连接的过滤机构、混凝机构和除泥机构，所述混凝机构包括多组混凝池和多组给所述混凝池输药的给药室，所述给药室配合设置在所述混凝池一侧。
作为上述技术方案的改进，所述过滤机构包括按水流方向依次连接的粗过滤机构和细过滤机构;所述粗过滤机构包括若干组按水流方向依次连接的粗格栅，所述细过滤机构包括若干组按水流方向依次连接的细格栅。
作为上述技术方案的改进，所述粗过滤机构和所述细过滤机构之间至少设有一个提升水泵。
作为上述技术方案的改进，所述给药室还包括储料箱、溶解箱和给药管道，所述储料箱和溶解箱分别通过给药管道与所述混凝池连接。
作为上述技术方案的改进，所述除泥机构包括按水流方向依次连接的旋流沉砂机和脱水机。
作为上述技术方案的改进，所述旋流沉砂机还设有排水管。
作为上述技术方案的改进，所述脱水机还设有回流管和排泥管。
作为上述技术方案的改进，所述排水管上至少设有一个提升水泵。
作为上述技术方案的改进，所述粗格栅的格孔直径5mm，所述细格栅的格孔直径1mm。
实施本实用新型的一种用于小型河涌的快速污水处理设备，与现有技术相比较，具有如下有益效果：(1)由于去污设备集中和利用毛细河涌自身水体流动性，该污水处理设备处理时间快、处理效率高。(2)粗过滤机构和细过滤机构的配合和多组不同速率混凝池高效的削减了水体中黑臭物质。(3)提升水泵加快水流流速，加快了去污处理速率。
