申请日2016.03.18
公开(公告)日2016.10.26
IPC分类号C02F1/78
摘要
本发明提供一种水处理装置及水处理方法，该水处理装置具备：反应槽，流入被处理水;散气装置，通过散气将臭氧供给到反应槽内;及喷射器装置，将臭氧和被处理水混合后供给到反应槽的被处理水中。并且，通过喷射器装置供给到反应槽内的臭氧量比通过散气装置供给到反应槽内的臭氧量少。
权利要求书
1.一种水处理装置，其具备：
反应槽，流入被处理水;
散气装置，通过散气将臭氧供给到所述反应槽内;及
喷射器装置，将臭氧和被处理水混合后供给到所述反应槽的被处理水中，
通过所述喷射器装置供给到所述反应槽内的臭氧量比通过所述散气装置供给到所述反应槽内的臭氧量少。
2.根据权利要求1所述的水处理装置，其中，
通过所述喷射器装置供给到所述反应槽内的臭氧量为供给到所述反应槽内的总臭氧量的3%以上且小于50%。
3.根据权利要求1或2所述的水处理装置，其中，
所述散气装置构成为从所述反应槽的底部附近供给臭氧，
所述喷射器装置连接有将混合的被处理水及臭氧供给到所述反应槽内的吐出部，
所述吐出部构成为从所述反应槽一半以下的高度且比所述散气装置的臭氧供给位置更高的位置供给被处理水及臭氧。
4.根据权利要求1或2所述的水处理装置，其中，
所述喷射器装置连接有将混合的被处理水及臭氧供给到所述反应槽内的吐出部，
所述吐出部构成为将被处理水及臭氧朝下喷射并供给到所述反应槽的被处理水中。
5.根据权利要求3所述的水处理装置，其中，
所述喷射器装置连接有将混合的被处理水及臭氧供给到所述反应槽内的吐出部，
所述吐出部构成为将被处理水及臭氧朝下喷射并供给到所述反应槽的被处理水中。
6.一种水处理方法，其具备：
使被处理水流入反应槽的工序;
通过散气将臭氧供给到所述反应槽内的工序;及
将臭氧和被处理水混合后通过喷射器装置供给到所述反应槽的被处理水中的工序，
通过所述喷射器装置供给到所述反应槽内的臭氧量比通过散气供给到所述反应槽内的臭氧量少。
说明书
水处理装置及水处理方法
技术领域
本发明涉及一种水处理装置及水处理方法，尤其涉及一种通过臭氧进行水处理的水处理装置及水处理方法。
背景技术
以往，已知有通过臭氧进行水处理的水处理装置。例如，日本特开2005-254136号公报中公开有这种水处理装置。
日本特开2005-254136号公报中公开有具备供给原水的循环罐、向循环罐供给臭氧的散气筒、以及使从循环罐释放的未反应的臭氧的一部分返回到循环流路的喷射器的臭氧处理装置(水处理装置)。该臭氧处理装置中，返回到循环流路的未反应的臭氧从上方返回到循环罐内。
臭氧处理中，就成本方面而言，减少未反应的臭氧，且如何有效地使臭氧溶解并使其反应尤为重要。因此，进行了例如增加反应槽的高度以使其具有5m以上的水深，或设置如U形管等特殊的反应槽等的改进。然而，这些方法存在反应槽较大或复杂、成本增大等问题点。并且，若使用喷射器进行臭氧处理，则能够提高臭氧的溶解效率，因此能够抑制未反应的臭氧的排出，但会导致由泵等动力引起的耗电量过大，因此很难利用喷射器注入大量的臭氧。上述日本特开2005-254136号公报的臭氧处理装置(水处理装置)中，因产生一定程度的量的未反应的臭氧，为了有效利用该臭氧，是以使未反应的臭氧的一部分返回到循环流路为前提。该方法中，尽管只有未反应的臭氧的一部分能够得到有效利用，但是导致泵等的动力消耗增大。并且，返回到循环流路的未反应的臭氧由于从上方返回到循环罐内，认为会停留在水面附近而再次排出，因此存在无法有效地进行水处理的不便。其结果，日本特开2005-254136号公报中存在如下问题点，即很难抑制在产生未反应的臭氧的同时有效地进行水处理。
发明内容
本发明是为了解决上述课题而提出的，本发明的目的在于提供一种能够抑制产生未反应的臭氧的同时有效地进行水处理的水处理装置及水处理方法。
本发明的水处理装置(第1方式)具备：反应槽，流入被处理水;散气装置，通过散气将臭氧供给到反应槽内;及喷射器装置，将臭氧和被处理水混合后供给到反应槽的被处理水中，通过喷射器装置供给到反应槽内的臭氧量比通过散气装置供给到反应槽内的臭氧量少。
本发明的水处理装置(第1方式)中，如上述设有：散气装置，通过散气将臭氧供给到反应槽内;及喷射器装置，将臭氧和被处理水混合后供给到反应槽的被处理水中。由此，能够通过散气装置及喷射器装置这两者而将臭氧供给到被处理水中，因此与只从散气装置供给臭氧时相比，能够抑制达到目标水质之前所需的臭氧的供给量的增加。这是因为，通过由喷射器装置将臭氧和被处理水混合后供给到反应槽的被处理水中，只要利用水流在反应槽内产生下降流，就能够抑制被处理水中未溶解的臭氧的上升速度，因此能够提高臭氧在被处理水中的溶解度。并且，通过同时使用喷射器装置，从而强制性地使臭氧和被处理水混合，因此能够积极地创造出溶解的臭氧与对象物质的反应场。臭氧通过溶解与被处理水中的对象物质反应，因此能够通过提高臭氧的溶解效率而将供给的臭氧的大部分用于对象物质的反应。由此，能够抑制未反应的臭氧的排出。并且，由于能够有效地引起对象物质的氧化或分解等的反应，因此能够最小限度地设定所需的臭氧量。其结果，能够抑制产生未反应的臭氧的同时有效地进行水处理。其结果，能够使臭氧处理装置的尺寸减小。并且，将通过喷射器装置供给到反应槽内的臭氧量设为比通过散气装置供给到反应槽内的臭氧量少，从而能够抑制由驱动喷射器装置的泵等动力引起的耗电量增大的同时通过臭氧有效地进行水处理。
上述第1方式的水处理装置中，优选通过喷射器装置供给到反应槽内的臭氧量为供给到反应槽内的总臭氧量的3%以上且小于50%。如此，将通过喷射器装置供给到反应槽内的臭氧量设为供给到反应槽内的总臭氧量的3%以上且小于50%，从而能够抑制耗电量增大的同时通过臭氧有效地进行水处理。

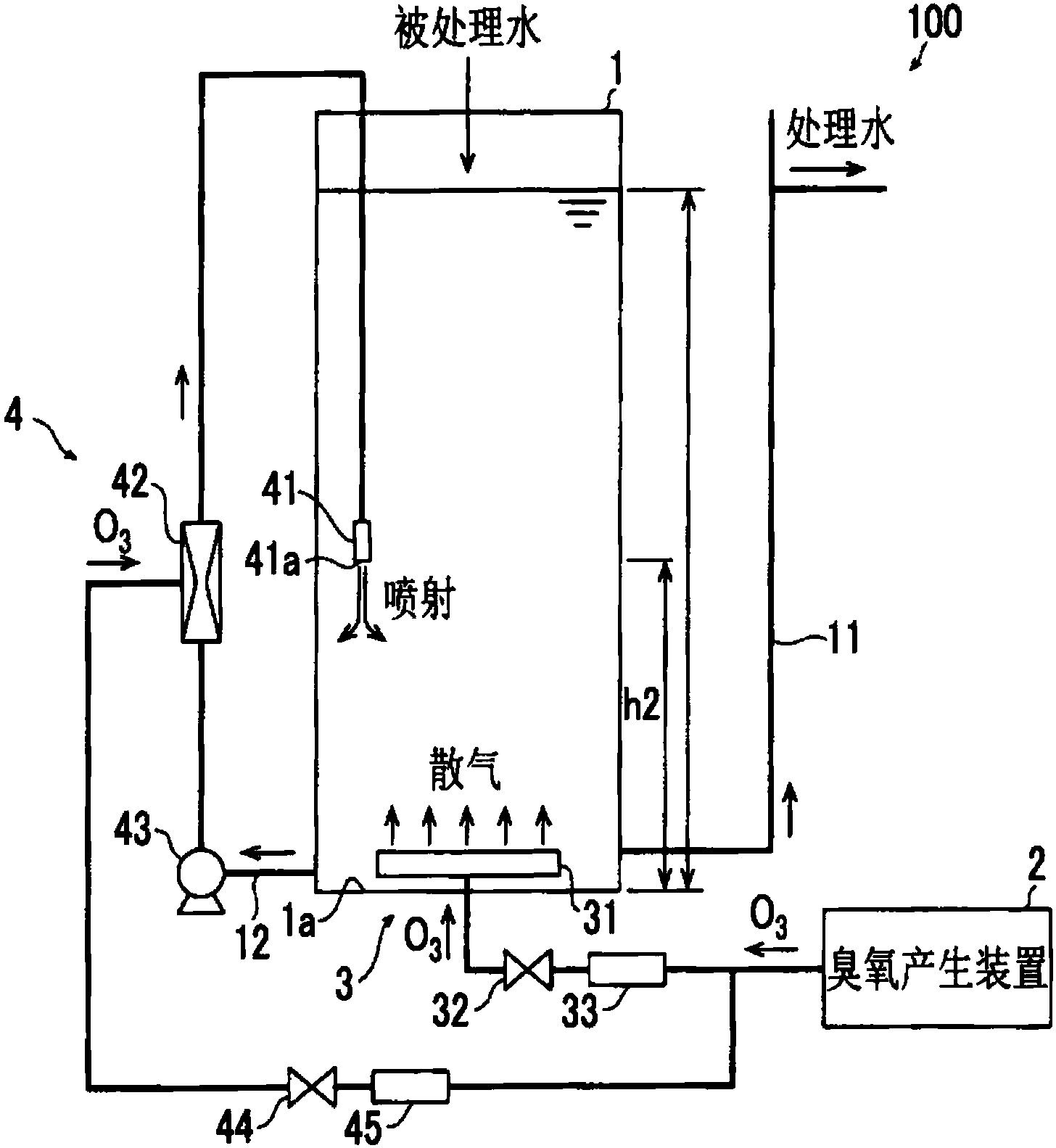

上述第1方式的水处理装置中，优选散气装置构成为从反应槽的底部附近供给臭氧，喷射器装置连接有将混合的被处理水及臭氧供给到反应槽内的吐出部，吐出部构成为从反应槽一半以下的高度且比散气装置的臭氧供给位置更高的位置供给被处理水及臭氧。若如此构成，则从吐出部供给的臭氧能够在反应槽内停留在水中，因此能够抑制如日本特开2005-254136号公报的返回到上方时，被供给的臭氧停留在水面附近而再次排出的情况。由此，在被处理水中也能够有效地使从喷射器装置供给的臭氧反应。
上述第1方式的水处理装置中，优选喷射器装置连接有将混合的被处理水及臭氧供给到反应槽内的吐出部，吐出部构成为将被处理水及臭氧朝下喷射并供给到反应槽的被处理水中。若如此构成，则能够在反应槽内生成下降流，因此能够抑制从散气装置及吐出部供给的臭氧的气泡的上升速度。由此，能够延长臭氧到达水面为止的停留时间，因此能够进一步提高通过散气装置及喷射器装置供给的臭氧在被处理水中的溶解度。另外，若将吐出部设置成反应槽的一半以下，则与在反应槽的上部喷射被处理水及臭氧时相比，能够抑制停留在反应槽的上部后马上排出的情况。即，优选尽可能在整个反应槽内制造下降流，因此向反应槽上部喷射较好，但通过上述理由，优选在反应槽的一半以下的高度设置吐出部。
本发明的水处理方法(第2方式)具备：使被处理水流入反应槽的工序;通过散气将臭氧供给到反应槽内的工序;及将臭氧和被处理水混合后通过喷射器装置供给到反应槽的被处理水中的工序，通过喷射器装置供给到反应槽内的臭氧量比通过散气供给到反应槽内的臭氧量少。
本发明的水处理方法(第2方式)中，如上述设有：通过散气将臭氧供给到反应槽内的工序;及将臭氧和被处理水混合后通过喷射器装置供给到反应槽的被处理水中的工序。由此，能够通过散气及喷射器装置这两者而将臭氧供给到被处理水中，因此与只通过散气供给臭氧时相比，能够抑制达到目标水质之前所需的臭氧的供给量的增加。这是因为，通过由喷射器装置将臭氧和被处理水混合后供给到反应槽的被处理水中，只要利用水流在反应槽内产生下降流，就能够抑制被处理水中未溶解的臭氧的上升速度，因此能够提高臭氧在被处理水中的溶解度。并且，通过同时使用喷射器装置，从而强制性地使臭氧和被处理水混合，因此能够积极地创造出溶解的臭氧与对象物质的反应场。臭氧通过溶解与被处理水中的对象物质反应，因此能够通过提高臭氧的溶解效率而将供给的臭氧的大部分用于对象物质的反应。由此，能够抑制未反应的臭氧的排出。并且，由于能够有效地引起对象物质的氧化或分解等的反应，因此能够最小限度地设定所需的臭氧量。其结果，能够提供可抑制产生未反应的臭氧的同时有效地进行水处理的水处理方法。其结果，能够提供可使臭氧处理装置的尺寸减小的水处理方法。并且，将通过喷射器装置供给到反应槽内的臭氧量设为比通过散气供给到反应槽内的臭氧量少，从而能够抑制由驱动喷射器装置的泵等动力引起的耗电量增大的同时通过臭氧有效地进行水处理。
