申请日2016.03.22
公开(公告)日2016.10.05
IPC分类号C02F9/08
摘要
本实用新型公开了一种多用途的环保型水处理设备，包括电机、杀菌箱、活性炭吸附装置、单向渗透膜、储水箱、机架、废物收集装置和控制器;所述杀菌箱和储水箱安装在机架的工作台上表面上，杀菌箱的内部安装有滤网，且滤网通过固定装置固定在杀菌箱的内壁上，所述电机安装在杀菌箱的底部，电机的输出端上安装有搅拌装置，搅拌装置的顶端安装有杀菌液浓度检测传感器，搅拌装置的转轴上安装有毛刷，所述单向渗透膜通过连接装置安装在储水箱的内部，储水箱的左侧内壁上安装有活性炭吸附装置。本实用新型在杀菌箱的搅拌轴上安装有毛刷，毛刷和搅拌轴的配合使用，防止杀菌液中的颗粒物沉底和杀菌液在水中不均匀，保证了杀菌效率和质量。

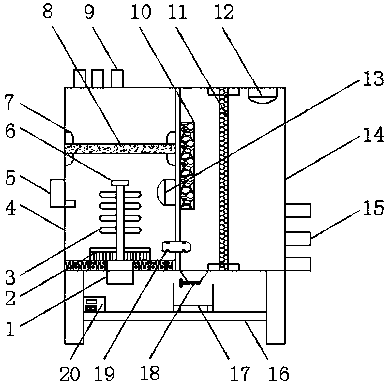

摘要附图
权利要求书
1.一种多用途的环保型水处理设备，其特征在于：包括电机(1)、杀菌箱(4)、活性炭吸附装置(10)、单向渗透膜(11)、储水箱(14)、机架(16)、废物收集装置(17)和控制器(20);所述杀菌箱(4)和储水箱(14)安装在机架(16)的工作台上表面上，所述杀菌箱(4)的顶端安装有三管的进水管(9)，杀菌箱(4)的外表面上安装有杀菌装置(5)，杀菌箱(4)的内部安装有滤网(8)，且滤网(8)通过固定装置(7)固定在杀菌箱(4)的内壁上，所述电机(1)安装在杀菌箱(4)的底部，电机(1)的输出端上安装有搅拌装置(3)，搅拌装置(3)的顶端安装有杀菌液浓度检测传感器(6)，搅拌装置(3)的转轴上安装有毛刷(2)，所述杀菌箱(4)的右侧内壁上安装有第一紫外线杀菌灯(13)，所述单向渗透膜(11)通过连接装置安装在储水箱(14)的内部，储水箱(14)的左侧内壁上安装有活性炭吸附装置(10)，储水箱(14)的顶端内壁上安装有第二紫外线杀菌灯(12)，储水箱(14)上安装有出水管(15)，储水箱(14)的排污口上安装有挡板(18)，所述废物收集装置(17)通过三节轨安装在机架(16)上，所述控制器(20)通过螺栓安装在机架(16)上，所述控制器(20)的输出端与电机(1)、杀菌液浓度检测传感器(6)、第一紫外线杀菌灯(13)、第二紫外线杀菌灯(12)和水泵(19)的输入端电性连接。
2.根据权利要求1所述的一种多用途的环保型水处理设备，其特征在于：所述杀菌箱(4)和储水箱(14)通过水泵(19)连通。
3.根据权利要求1所述的一种多用途的环保型水处理设备，其特征在于：所述杀菌投放装置(5)的投放口上装有电磁阀，且电磁阀的输入端与控制器(20)的输出端电性连接。
4.根据权利要求1所述的一种多用途的环保型水处理设备，其特征在于：所述杀菌箱(4)的底部与电机(1)的衔接处安装有防水装置。
说明书
一种多用途的环保型水处理设备
技术领域
本实用新型涉及水处理设备技术领域，具体为一种多用途的环保型水处理设备。
背景技术
随着科技和工业的不断发展，水资源的质量越来越差，这就对生活的饮用水有着很高的要求，这对水处理的设备有着很高的要求，因此就需要用各种水处理设备来对饮用水进行处理，以防止饮用水中富含一些其他元素而造成对人体的伤害。但对于目前的水处理设备来说，其处理水的效率较低，并且处理效果不够理想，经处理后的水仍含有一些杂质。
发明内容
本实用新型的目的在于提供一种多用途的环保型水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多用途的环保型水处理设备，包括电机、杀菌箱、活性炭吸附装置、单向渗透膜、储水箱、机架、废物收集装置和控制器;所述杀菌箱和储水箱安装在机架的工作台上表面上，所述杀菌箱的顶端安装有三管的进水管，杀菌箱的外表面上安装有杀菌装置，杀菌箱的内部安装有滤网，且滤网通过固定装置固定在杀菌箱的内壁上，所述电机安装在杀菌箱的底部，电机的输出端上安装有搅拌装置，搅拌装置的顶端安装有杀菌液浓度检测传感器，搅拌装置的转轴上安装有毛刷，所述杀菌箱的右侧内壁上安装有第一紫外线杀菌灯，所述单向渗透膜通过连接装置安装在储水箱的内部，储水箱的左侧内壁上安装有活性炭吸附装置，储水箱的顶端内壁上安装有第二紫外线杀菌灯，储水箱上安装有出水管，储水箱的排污口上安装有挡板，所述废物收集装置通过三节轨安装在机架上，所述控制器通过螺栓安装在机架上，所述控制器的输出端与电机、杀菌液浓度检测传感器、第一紫外线杀菌灯、第二紫外线杀菌灯和水泵的输入端电性连接。
进一步，所述杀菌箱和储水箱通过水泵连通。
进一步，所述杀菌投放装置的投放口上装有电磁阀，且电磁阀的输入端与控制器的输出端电性连接。
进一步，所述杀菌箱的底部与电机的衔接处安装有防水装置。
与现有技术相比，本实用新型的有益效果是：在水池里设备中的储水箱中安装有活性炭吸附装置，用于吸附杀菌液的气味，同时吸附一些水中的微小颗粒物，保证在供水的时候，水的无色无味;在水处理设备中安装有第一紫外线杀菌灯和第二紫外线杀菌灯，对水进行二次处理，使其将水中的有害细菌处理的彻底;在储水箱中安装有单向渗透膜，只能让水分子通过，不能让其他的分子过去，使净化的水更加的彻底健康;在杀菌箱的搅拌轴上安装有毛刷，毛刷和搅拌轴的配合使用，防止杀菌液中的颗粒物沉底和杀菌液在水中不均匀，保证了杀菌效率和质量。
