申请日2016.03.22
公开(公告)日2016.12.14
IPC分类号F28F3/00; F25B30/06; F25B49/00
摘要
本实用新型涉及一种污水降温、热能回收节能系统，包括污水泵、热量交换装置、水源热泵机组和排污装置，所述污水泵连接有污水池，所述热量交换装置分别与所述污水泵和水源热泵机组相连，所述水源热泵机组连接有循环冷凝装置和生产设备，所述循环冷凝装置与所述排污装置相连，所述水源热泵机组包括蒸发器泵、蒸发器和冷凝器，所述蒸发器分别与所述冷凝器和蒸发器泵相连，本实用新型可以实现对污水的降温，从而可以使污水的温度适合发酵来生产沼气，特别适合造纸行业的污水排放，以及将污水的热能进行回收再利用，实现了节能减排的目的。

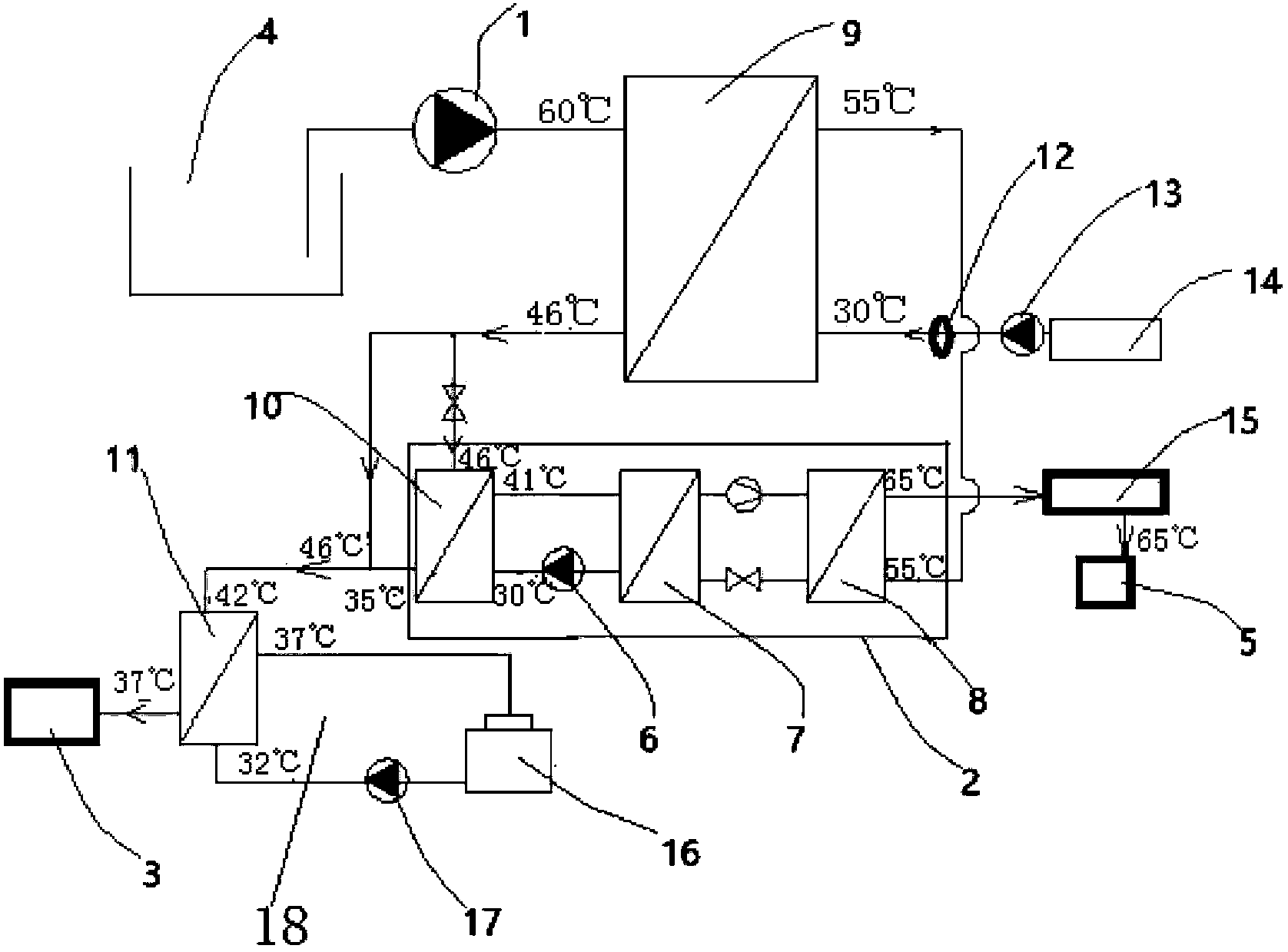

摘要附图
权利要求书
1.一种污水降温、热能回收节能系统，其特征在于，包括污水泵、热量交换装置、水源热泵机组和排污装置，所述污水泵连接有污水池，所述热量交换装置分别与所述污水泵和水源热泵机组相连，所述水源热泵机组连接有循环冷凝装置和生产设备，所述循环冷凝装置与所述排污装置相连，所述水源热泵机组包括蒸发器泵、蒸发器和冷凝器，所述蒸发器分别与所述冷凝器和蒸发器泵相连。
2.根据权利要求1所述的一种污水降温、热能回收节能系统，其特征在于，所述热量交换装置为板式热量交换装置。
3.根据权利要求2所述的一种污水降温、热能回收节能系统，其特征在于，所述热量交换装置连接有原水装置，所述原水装置连接有热水泵和第一缓冲水箱。
4.根据权利要求2所述的一种污水降温、热能回收节能系统，其特征在于，所述水源热泵机组还连接有第二缓冲水箱，所述第二缓冲水箱与所述生产设备相连。
5.根据权利要求3所述的一种污水降温、热能回收节能系统，其特征在于，所述循环冷凝装置包括依次相连的开式冷却塔、冷却塔循环泵和交换装置。
6.根据权利要求5所述的一种污水降温、热能回收节能系统，其特征在于，所述交换装置与所述排污装置之间设有温度检测装置，所述温度检测装置连接有PCL控制器，所述PCL控制器与所述原水装置相连。
说明书
一种污水降温、热能回收节能系统
技术领域
本实用新型涉及节能领域，尤其涉及一种污水降温、热能回收节能系统。
背景技术
现有的在造纸行业中从车间排放的高温污水和其它地方排放的常温污水汇流后集中到工厂污水处理池，水温在冬天为40℃，夏天为45℃，高于生化水处理的极限温度，不适合用来污水生化处理及生产沼气，而且污水的热能也没有充分的得到利用。
实用新型内容
鉴于目前技术存在的上述不足，本实用新型提供一种污水降温、热能回收节能系统，本实用新型可以实现对污水的降温，从而可以使污水的温度适合发酵来生产沼气，特别适合造纸行业的污水排放，以及将污水的热能进行回收再利用，实现了节能减排的目的。
本实用新型的采用如下技术方案：
一种污水降温、热能回收节能系统，包括污水泵、热量交换装置、水源热泵机组和排污装置，所述污水泵连接有污水池，所述热量交换装置分别与所述污水泵和水源热泵机组相连，所述水源热泵机组连接有循环冷凝装置和生产设备，所述循环冷凝装置与所述排污装置相连，所述水源热泵机组包括蒸发器泵、蒸发器和冷凝器，所述蒸发器分别与所述冷凝器和蒸发器泵相连
作为本实用新型的优选技术方案，所述热量交换装置为板式热量交换装置。
作为本实用新型的优选技术方案，所述热量交换装置连接有原水装置，所述原水装置连接有热水泵和第一缓冲水箱。
作为本实用新型的优选技术方案，所述水源热泵机组还连接有第二缓冲水箱，所述第二缓冲水箱与所述生产设备相连。
作为本实用新型的优选技术方案，所述循环冷凝装置包括依次相连的开式冷却塔、冷却塔循环泵和交换装置。
作为本实用新型的优选技术方案，所述交换装置与所述排污装置之间设有温度检测装置，所述温度检测装置连接有PCL控制器，所述PCL控制器与所述原水装置相连。
本实用新型的一种污水降温、热能回收节能系统，包括污水泵、热量交换装置、水源热泵机组和排污装置，所述污水泵连接有污水池，所述热量交换装置分别与所述污水泵和水源热泵机组相连，所述水源热泵机组连接有循环冷凝装置和生产设备，所述循环冷凝装置与所述排污装置相连，所述水源热泵机组包括蒸发器泵、蒸发器和冷凝器，所述蒸发器分别与所述冷凝器和蒸发器泵相连，本实用新型可以实现对污水的降温，从而可以使污水的温度适合发酵来生产沼气，特别适合造纸行业的污水排放，以及将污水的热能进行回收再利用，实现了节能减排的目的。
