申请日2016.03.22
公开(公告)日2016.11.23
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水循环净化处理装置，包括处理器外壳、控制器和驱动电机，所述水体处理室上方设有集气罩，所述集气罩插接输气管，且输气管上设有气体净化装置，所述水体处理室的上部连接污水进水管和助凝剂投放管，所述水体处理室通过过滤网连接水体消毒层，且水体消毒层连通下方的净水收集室，所述水体处理室的底部内壁安装污泥感应装置，所述污泥收集室通过水泵连通污水进水管，所述控制器分别与驱动电机、水泵、污泥感应装置和阀门A电性连接。该装置，净化水体蒸发的污染气体，使得空气清新;污水除杂时，通过添加絮凝剂，并且自动循环清理，效率高、效果好，充分清除水体内部杂质，完善污水的净化过程，值得大规模推广。

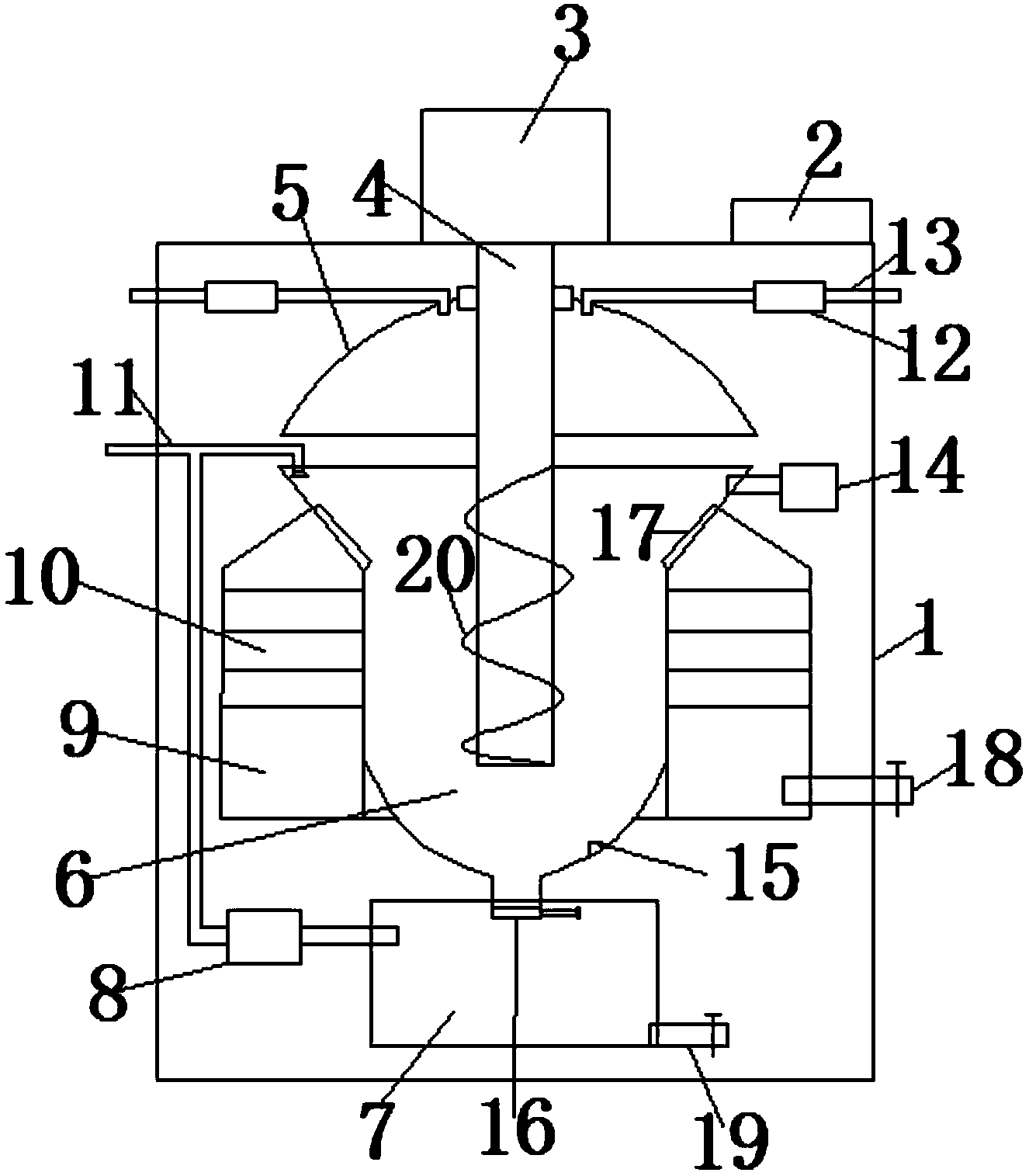

摘要附图
权利要求书
1.一种污水循环净化处理装置，包括处理器外壳(1)、控制器(2)和驱动电机(3)，所述驱动电机(3)设置在处理器外壳(1)的顶部中心位置，且驱动电机(3)与设置在处理器外壳(1)内腔的旋转螺杆(4)刚性连接，所述控制器(2)设置在处理器外壳(1)的顶部边缘位置，所述处理器外壳(1)内腔中心位置设有水体处理室(6)，且水体处理室(6)下方通过阀门A(16)连通其下方的污泥收集室(7)，所述旋转螺杆(4)位于水体处理室(6)的内腔中心位置，其特征在于：所述水体处理室(6)的垂直上方设有集气罩(5)，且集气罩(5)套接在旋转螺杆(4)的上部，所述集气罩(5)的顶端插接输气管(13)，且输气管(13)上设有气体净化装置(12)，所述水体处理室(6)的上部连接污水进水管(11)和助凝剂投放管(14)，所述水体处理室(6)的侧壁上卡接环形过滤网(17)，且过滤网(17)连接水体消毒层(9)，所述水体消毒层(9)设置在水体处理室(6)的外壁，且水体消毒层(9)连通下方的净水收集室(10)，所述水体处理室(6)的底部内壁安装污泥感应装置(15)，所述污泥收集室(7)通过水泵(8)连通污水进水管(11)，所述旋转螺杆(4)上缠绕搅拌器(20)，所述控制器(2)分别与驱动电机(3)、水泵(8)、污泥感应装置(15)和阀门A(16)电性连接。
2.根据权利要求1所述的一种污水循环净化处理装置，其特征在于：所述净水收集室(10)的底端设有阀门B(18)，所述污泥收集室(7)的底端设有阀门C(19),且阀门B(18)和阀门C(19)均电性连接控制器(2)。
3.根据权利要求1所述的一种污水循环净化处理装置，其特征在于：所述驱动电机(3)与旋转螺杆(4)为一体成型装置。
4.根据权利要求1所述的一种污水循环净化处理装置，其特征在于：所述集气罩(5)为倒置的半球形结构。
5.根据权利要求1所述的一种污水循环净化处理装置，其特征在于：所述水体处理室(6)的底部内壁为内凹形曲面。
说明书
一种污水循环净化处理装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种污水循环净化处理装置。
背景技术
伴随我国城市化快速发展，城市生活污水排放量呈快速增长。在《中国2020年城市生活污水排放量预测及淡水资源财富GDP指标的建立》一文中曾警告性预测，2020年我国城市生活污水排放量将达到41024×1010t，环境压力将会很大。国家高度重视污水处理与排放，在“十二五”规划中明确指出，大力提高城镇生活污水和垃圾处理能力，到2015年，城市污水处理率和生活垃圾无害化处理率分别达到85%和80%。自1998年起城市生活污水排放量超过工业废水排放量起，城市污水处理事业迅速发展，截止2011年第三季度底，我国己建污水处理厂3078座，污水处理总能力达1.36亿吨/天，实际处理能力约为1.1亿吨/天。而污水处理装置是一种能够有效的解决污水排放的问题。
目前现有的污水处理除杂装置，不能兼顾刺激性气体的净化，只是简单的除杂，并且除杂效果不理想，普遍采用单程清理，一次性过的水体，不会进行二次处理，造成处理效果的不完善，积蓄大量污染水体，同时还浪费了过多的资源，做了无用之功。
实用新型内容
本实用新型的目的在于提供一种污水循环净化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水循环净化处理装置，包括处理器外壳、控制器和驱动电机，所述驱动电机设置在处理器外壳的顶部中心位置，且驱动电机与设置在处理器外壳内腔的旋转螺杆刚性连接，所述控制器设置在处理器外壳的顶部边缘位置，所述处理器外壳内腔 中心位置设有水体处理室，且水体处理室下方通过阀门A连通其下方的污泥收集室，所述旋转螺杆位于水体处理室的内腔中心位置，所述水体处理室的垂直上方设有集气罩，且集气罩套接在旋转螺杆的上部，所述集气罩的顶端插接输气管，且输气管上设有气体净化装置，所述水体处理室的上部连接污水进水管和助凝剂投放管，所述水体处理室的侧壁上卡接环形过滤网，且过滤网连接水体消毒层，所述水体消毒层设置在水体处理室的外壁，且水体消毒层连通下方的净水收集室，所述水体处理室的底部内壁安装污泥感应装置，所述污泥收集室通过水泵连通污水进水管，所述旋转螺杆上缠绕搅拌器，所述控制器分别与驱动电机、水泵、污泥感应装置和阀门A电性连接。
优选的，所述净水收集室的底端设有阀门B，所述污泥收集室的底端设有阀门C,且阀门B和阀门C均电性连接控制器。
优选的，所述驱动电机与旋转螺杆为一体成型装置。
优选的，所述集气罩为倒置的半球形结构。
优选的，所述水体处理室的底部内壁为内凹形曲面。
与现有技术相比，本实用新型的有益效果是：该装置，可以在处理污水内部杂质的同时，净化水体蒸发的污染气体，使得空气清新;污水除杂时，通过添加絮凝剂，搅拌旋转，多次过滤，并且自动循环清理，效率高、效果好，充分清除水体内部杂质，完善污水的净化过程，值得大规模推广。
