申请日2016.03.18
公开(公告)日2017.09.26
IPC分类号C02F9/14; G06F17/50
摘要
本发明公开了污水处理检测系统，它涉及污水处理领域。它包括信息接收处理部分和设备部分;信息接收处理部分包括数字输入模块、模拟输入模块、主控模块、通讯端口、工控电脑终端、模拟输出模块、数字输出模块、继电器模块、云平台/专家库、控制中心、手机端、电脑终端;设备部分包括调节池、厌氧池、好氧池、沉淀池、清水池、人工湿地、液位计、温度计、提升泵、流量计、曝气管、风机一、风量流量计、风机二、污泥回流泵。本发明有益效果为：它可根据内置的数据库数据和模型公式，方便工作人员进行相关参数的计算和预测，精确指导生产运行，对整个生产的运行进行监控，降低员工的工作强度，提高污水处理效率。
权利要求书
1.污水处理检测系统，其特征在于包括信息接收处理部分和设备部分;信息接收处理部分包括数字输入模块、模拟输入模块、主控模块、通讯端口、工控电脑终端、模拟输出模块、数字输出模块、继电器模块、云平台/专家库、控制中心、手机端、电脑终端;设备部分包括调节池(1)、厌氧池(2)、好氧池(3)、沉淀池(4)、清水池(5)、人工湿地(6)、液位计(7)、温度计(8)、提升泵(9)、流量计(10)、曝气管(11)、风机一(12)、风量流量计(13)、风机二(14)、污泥回流泵(15)。
2.根据权利要求1所述的污水处理检测系统，其特征在于所述数字输入模块和模拟输入模块与设备部分相连，同时与主控模块相连，主控模块还连有通讯端口、数字输出模块和模拟输出模块，数字输出模块和模拟输出模块再分别与继电器模块连接，继电器模块与设备部分相连，通讯端口连着工控电脑终端，工控电脑终端再与云平台/专家库连接，云平台/专家库最终连有控制中心、手机端和电脑终端;调节池(1)中设有液位计(7)、温度计(8)和提升泵(9)，提升泵(9)连接流量计(10)，通往厌氧池(2)，厌氧池(2)连接着好氧池(3)，好氧池(3)中设有曝气管(11)，曝气管(11)连接风机一(12)，好氧池(3)有两个，另一个好氧池(3)中也设有曝气管(11)，曝气管(11)连接着风机二(14)，风机一(12)和风机二(14)间设置有风量流量计(13)，两好氧池(3)相连，好氧池(3)再连接沉淀池(4)，沉淀池(4)中设有污泥回流泵(15)和液位计(7)，沉淀池(4)连接清水池(5)，清水池(5)连接人工湿地(6)。
3.根据权利要求1所述的污水处理检测系统，其特征在于所述主控模块接收设备部分安装的液位计(7)、温度计(8)、流量计(10)、提升泵(9)、风机一(12)、风机二(14)、污泥回流泵(15)等信号输入，工控电脑终端接收到数据包后进行CRC校验，结合数字信号等实时数据、历史数据、专家库数据等三部分数据，建立数学模型及算法公式，通过污水处理各个单元算法公式进行智能分析后，将控制指令发送到输出模块，输出模块发送指令到继电器模块，继电器模块控制池中安装的设备的启动和关闭，实现智能化控制，数据同时在人机界面中显示，操作员可以手动操作控制，也可以自动控制双向切换。
说明书
污水处理检测系统
技术领域
本发明涉及污水处理领域，具体涉及污水处理检测系统。
背景技术
国家提倡企业进行信息化建设，而污水处理是新兴的环保产业，国家势必在未来几年加大对环保产业的投入，进行污水处理企业的信息化建设是国家信息产业必然的趋势。
由于环境恶劣，污水处理企业的设备故障率相当高，同时设备数量众多，凭借人工记忆等方法长时间以后很难将设备规范管理，且需要结合强大的数据分类统计功能输出分析数据，进行预设条件的逻辑判断，从而精确指导生产运行，实现智能化控制。
现有的自控系统，多从信息显示角度进行设计，而缺少面向数据和分析的管理分析软件，对生产运行的优化和对设备的严密管理度不够，从系统性、全面性和必要性等方面来看，无法满足污水处理厂长期、稳定、安全的运行。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的污水处理检测系统，它可根据内置的数据库数据和模型公式，方便工作人员进行相关参数的计算和预测，精确指导生产运行，对整个生产的运行进行监控，降低员工的工作强度，提高污水处理效率，为污水处理企业实现节能减排最大化、生产成本最小化提供可靠手段，在保证工艺运行的情况下实现稳定降耗。
为了解决背景技术所存在的问题，本发明采用的技术方案为：它包括信息接收处理部分和设备部分;信息接收处理部分包括数字输入模块、模拟输入模块、主控模块、通讯端口、工控电脑终端、模拟输出模块、数字输出模块、继电器模块、云平台/专家库、控制中心、手机端、电脑终端;设备部分包括调节池、厌氧池、好氧池、沉淀池、清水池、人工湿地、液位计、温度计、提升泵、流量计、曝气管、风机一、风量流量计、风机二、污泥回流泵。

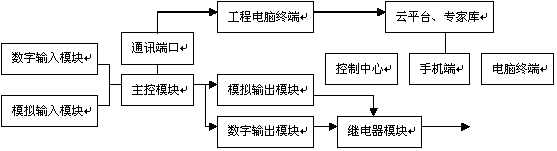

数字输入模块和模拟输入模块与设备部分相连，同时与主控模块相连，主控模块还连有通讯端口、数字输出模块和模拟输出模块，数字输出模块和模拟输出模块再分别与继电器模块连接，继电器模块与设备部分相连，通讯端口连着工控电脑终端，工控电脑终端再与云平台/专家库连接，云平台/专家库最终连有控制中心、手机端和电脑终端;调节池中设有液位计、温度计和提升泵，提升泵连接流量计，通往厌氧池，厌氧池连接着好氧池，好氧池中设有曝气管，曝气管连接风机一，好氧池有两个，另一个好氧池中也设有曝气管，曝气管连接着风机二，风机一和风机二间设置有风量流量计，两好氧池相连，好氧池再连接沉淀池，沉淀池中设有污泥回流泵和液位计，沉淀池连接清水池，清水池连接人工湿地。
本发明有益效果为：它可根据内置的数据库数据和模型公式，方便工作人员进行相关参数的计算和预测，精确指导生产运行，对整个生产的运行进行监控，降低员工的工作强度，提高污水处理效率，为污水处理企业实现节能减排最大化、生产成本最小化提供可靠手段，在保证工艺运行的情况下实现稳定降耗。
