申请日2016.03.17
公开(公告)日2016.06.01
IPC分类号F04B53/10; F04B53/14; F04B53/16; F04B53/00; E03F5/22
摘要
本发明涉及一种密度变换气动容积式污水提升泵，包括泵壳，往复移动子，气路系统和出水管;其特征是：所述泵壳内设有可上下往复运动的往复移动子，往复移动子通过进气管和进气开关阀门与气路系统连通，泵壳内侧上部设有触发进气开关阀门关闭的上限位块，泵壳内侧下部设有触发进气开关阀门开启的下限位块，泵壳上连接出水管。本发明所述密度变换气动容积式污水提升泵通过气体通断，改变往复移动子密度，让往复移动子往复运动，结合进气开关阀门组合提升污水，结构简单，大口径低流速，不易堵塞，使用寿命长。
权利要求书

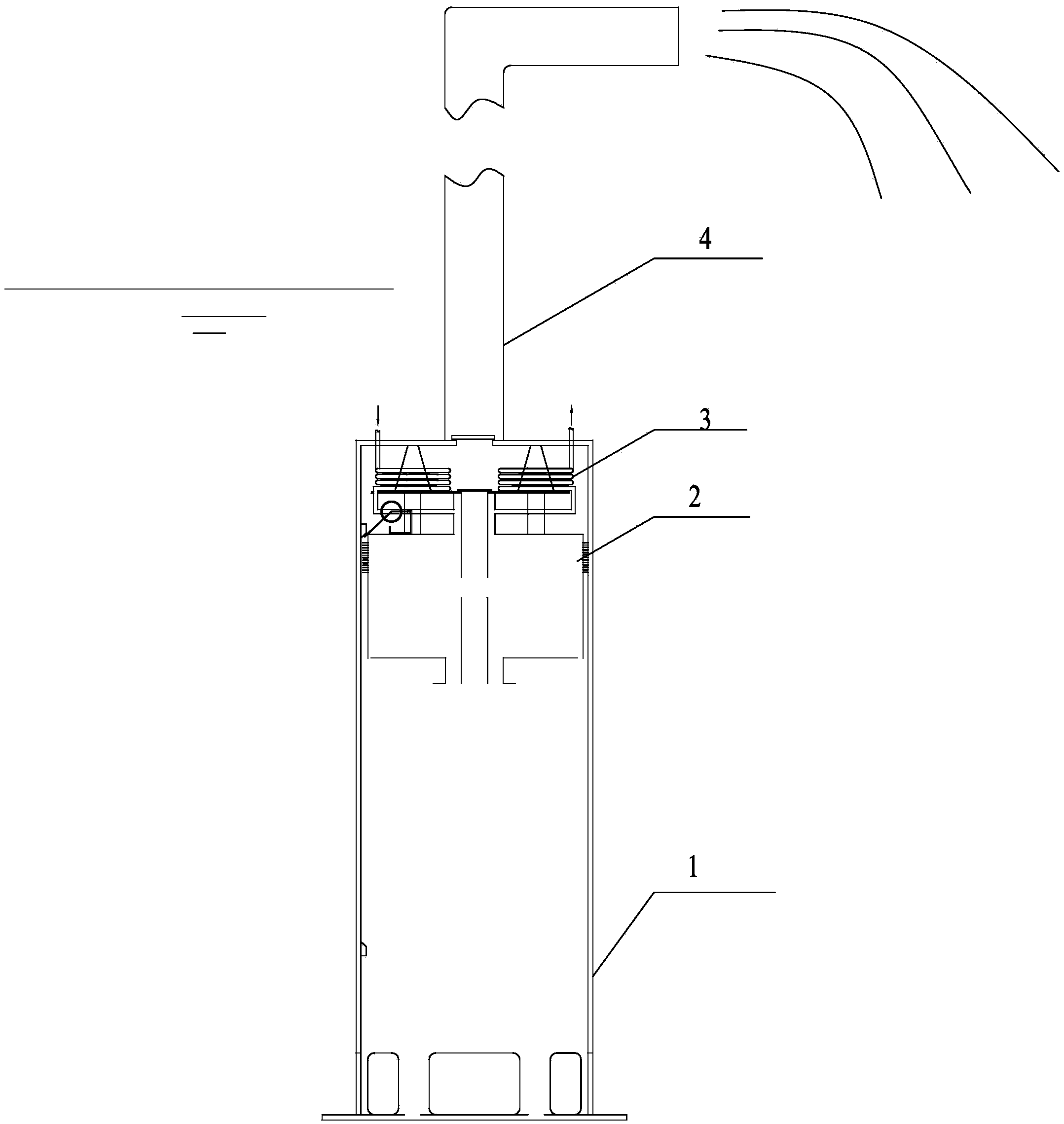

1.一种密度变换气动容积式污水提升泵，包括泵壳(1)，其特征是：所述泵壳(1)内设有可上下往复运动的往复移动子(2)，往复移动子(2)通过进气管和进气开关阀门(3.2)与气路系统(3)连通，泵壳(1)内侧上部设有触发进气开关阀门(3.2)关闭的上限位块(1.3)，泵壳(1)内侧下部设有触发进气开关阀门(3.2)开启的下限位块(1.4)，泵壳(1)上连接出水管(4)。
2.如权利要求1所述的密度变换气动容积式污水提升泵，其特征是：所述泵壳(1)包括外壳(1.1)，外壳(1.1)的底板上垂直设置双杆(1.2)，双杆(1.2)上套设可上下往复运动的往复移动子(2)，外壳(1.1)的底部侧面镂空，外壳(1.1)的顶部法兰连接上盖(1.5)，上盖(1.5)与出水管(4)连通。
3.如权利要求1所述的密度变换气动容积式污水提升泵，其特征是：所述往复移动子(2)包括桶壳(2.2)，桶壳(2.2)的内腔设有导流管(2.5)，导流管(2.5)的顶端设有止回片(2.1)。
4.如权利要求3所述的密度变换气动容积式污水提升泵，其特征是：所述桶壳(2.2)的上部设有缓冲橡胶柱(2.3)，桶壳(2.2)的外侧设有密封刷(2.4)，桶壳(2.2)的底部设有落底支撑(2.6)。
5.如权利要求3所述的密度变换气动容积式污水提升泵，其特征是：所述桶壳(2.2)和导流管(2.5)之间设有防水透气环(3.3)。
6.如权利要求1所述的密度变换气动容积式污水提升泵，其特征是：所述气路系统(3)包括进气螺旋管(3.1)和出气螺旋管(3.4)，所述进气螺旋管(3.1)通过进气开关阀门(3.2)与进气管连通，出气螺旋管(3.4)与出气管连通。
7.如权利要求1所述的密度变换气动容积式污水提升泵，其特征是：所述出水管(4)内设有止回片。
说明书
密度变换气动容积式污水提升泵
技术领域
本发明涉及一种污水提升泵，尤其是一种密度变换气动容积式污水提升泵。
背景技术
目前工程上常用的污水提升泵主要有轴流，离心和混流泵，最小的流量普遍在240m3/d左右。由于过水孔面积较小，污水中固体杂物含量高，市场上的小型污水泵极易堵塞，电机容易烧坏。而目前小型污水处理站发展迅速，急需流量在30~300m3/d，价格便宜，稳定可靠的污水提升泵，另外污水处理研究领域的小试中试也急需这种小流量污水提升泵取代价格昂贵，且易漏液的蠕动泵。
发明内容
本发明的目的是克服现有技术中存在的不足，提供一种密度变换气动容积式污水提升泵。该污水提升泵结构简单，耗能少，不需要复杂的水泵保护设计，经济耐用，适合小流量污水提升。
按照本发明提供的技术方案，所述密度变换气动容积式污水提升泵，包括泵壳，其特征是：所述泵壳内设有可上下往复运动的往复移动子，往复移动子通过进气管和进气开关阀门与气路系统连通，泵壳内侧上部设有触发进气开关阀门关闭的上限位块，泵壳内侧下部设有触发进气开关阀门开启的下限位块，泵壳上连接出水管。
所述泵壳包括外壳，外壳的底板上垂直设置双杆，双杆上套设可上下往复运动的往复移动子，外壳的底部侧面镂空，外壳的顶部法兰连接上盖，上盖与出水管连通。
所述往复移动子包括桶壳，桶壳内设有导流管，导流管的顶端设有止回片。
所述桶壳的上部设有缓冲橡胶柱，桶壳的外侧设有密封刷，桶壳的底部设有落底支撑。
所述桶壳和导流管之间设有防水透气环，防止液体进入气路系统，影响进出气。
所述气路系统包括进气螺旋管和出气螺旋管，所述进气螺旋管通过进气开关阀门与进气管连通，出气螺旋管与出气管连通。
所述出水管内设有止回片。
本发明所述密度变换气动容积式污水提升泵通过气体通断，改变往复移动子密度，让往复移动子往复运动，结合进气开关阀门组合提升污水，结构简单，大口径低流速，不易堵塞，使用寿命长。
