申请日2016.03.17
公开(公告)日2016.06.08
IPC分类号B01D21/24; C02F11/12
摘要
本发明公开了一种无故障高架式污泥提升回流系统，设置于平流沉淀池与污泥浓缩池之间，包括污泥回流槽、行走行车和污泥提升装置;所述污泥回流槽架设于所述平流沉淀池与所述污泥浓缩池之间，所述污泥回流槽的安装高度高于所述平流沉淀池和所述污泥浓缩池的池面高度;行走行车安装于所述平流沉淀池的上方且可沿所述平流沉淀池的池体方向前后移动;污泥提升装置相对固定地安装于所述行走行车上，所述污泥提升装置的吸泥口设置于所述平流沉淀池底部，所述污泥提升装置的排泥口设置于所述污泥回流槽的上方。本系统不仅节省占地面积，降低设备投资，而且避免二次提升作业，利于降低运行能耗，运行维护管理方便，故障率低。
权利要求书
1.无故障高架式污泥提升回流系统，设置于平流沉淀池与污泥浓缩池之间，其特征在于，包括：
污泥回流槽，所述污泥回流槽架设于所述平流沉淀池与所述污泥浓缩池之间，所述污泥回流槽的安装高度高于所述平流沉淀池和所述污泥浓缩池的池面高度;
行走行车，安装于所述平流沉淀池的上方且可沿所述平流沉淀池的池体方向前后移动;
污泥提升装置，相对固定地安装于所述行走行车上，所述污泥提升装置的吸泥口设置于所述平流沉淀池底部，所述污泥提升装置的排泥口设置于所述污泥回流槽的上方。
2.如权利要求1所述的无故障高架式污泥提升回流系统，其特征在于：所述污泥提升装置包括污泥提升泵，所述污泥提升泵的进口端通过污泥进管与固定安装于所述行走行车上的蓄水吸泥箱相连接，且所述污泥进管连接于所述蓄水吸泥箱的中部，所述污泥提升泵的出口端通过污泥出管将污泥输送至所述污泥回流槽;所述蓄水吸泥箱的底部连通设置有污泥提升总管，所述污泥提升总管的底部连通设置有若干污泥提升支管，所述污泥提升支管的底端分别伸入至所述平流沉淀池的底部而形成若干吸泥口。
3.如权利要求2所述的无故障高架式污泥提升回流系统，其特征在于：所述污泥提升支管的上端分别安装有控制阀。
4.如权利要求2或3所述的无故障高架式污泥提升回流系统，其特征在于：所述污泥提升支管的底端分别设置有吸泥盘。
说明书
无故障高架式污泥提升回流系统
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种无故障高架式污泥提升回流系统。
背景技术
现有技术中，平流沉淀池内的沉积污泥是在池子底部利用排泥管道及阀门控制，首先将污泥排到外加的储泥池中，然后再通过污泥泵提升到污泥浓缩池中进行浓缩，之后经污泥脱水车间进行污泥脱水。
上述设计存在以下弊端：
(1)平流沉淀池中的沉积污泥不能被均匀地排出，容易造成局部污泥的累积，久而久之造成厌氧发酵，产生气体致使污泥上浮，从而影响平流沉淀池的出水效果;
(2)每次排泥完关闭阀门后，会有大量的污泥被密封在排泥管道内，这部分污泥时间长了也会厌氧产气，当产生的气体足够多时，会在管道内形成气滞，导致下次排泥不畅甚至排不出泥;
(3)当储泥池的泥位长时间高于出泥管口，会有大量的污泥被密封在阀门与储泥池之间的管道中，时间久了，这部分污泥会变干，从而阻塞管道不利于排泥;
(4)需要外设地下储泥池，占用一定的面积;
(5)排泥管道、阀门在地下不利于更换或维修。
发明内容
本发明所要解决的技术问题是提供一种节省占地面积、避免二次提升、降低设备投资和运行能耗、避免故障发生且运行维护管理方便的无故障高架式污泥提升回流系统。

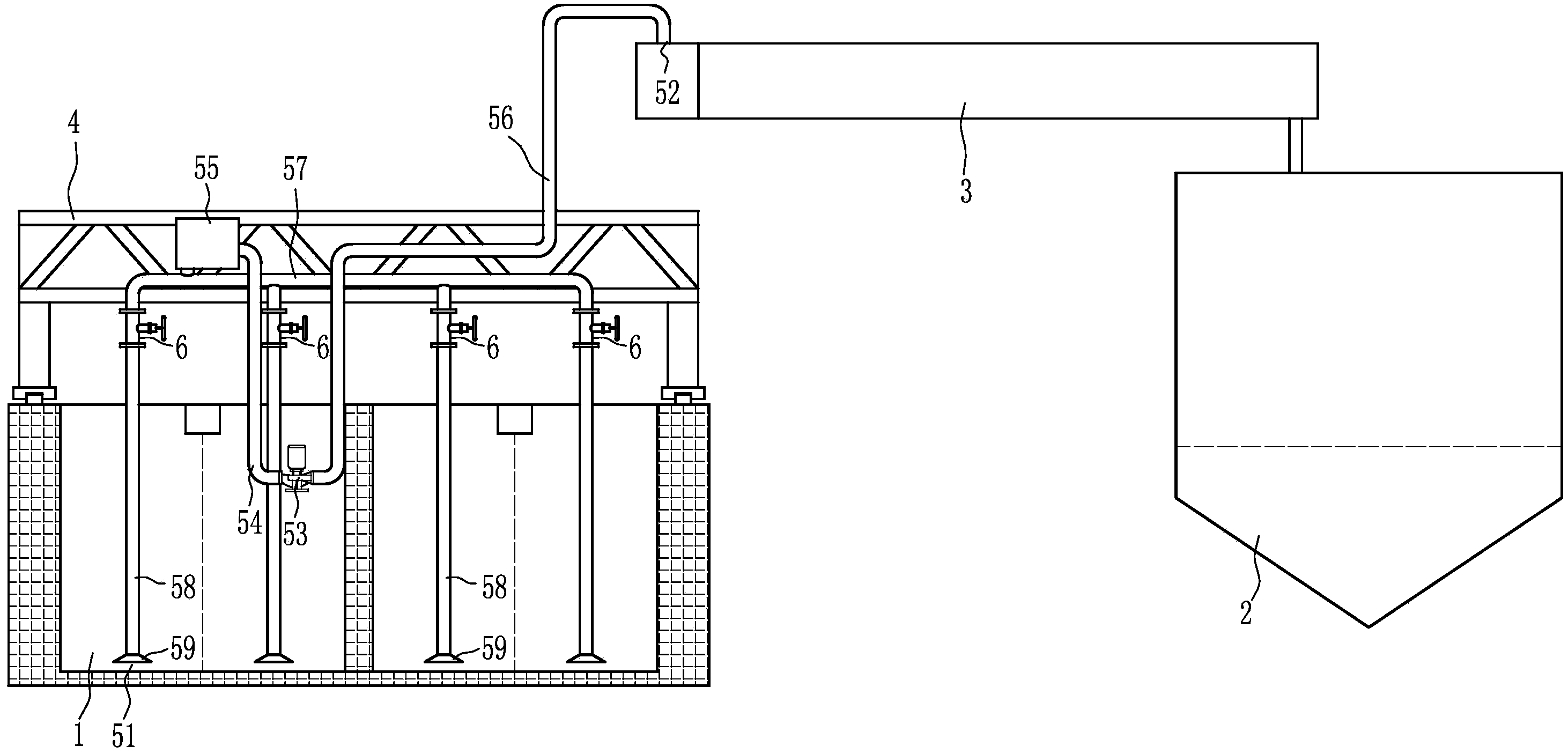

为解决上述技术问题，本发明的技术方案是：无故障高架式污泥提升回流系统，设置于平流沉淀池与污泥浓缩池之间，包括：
污泥回流槽，所述污泥回流槽架设于所述平流沉淀池与所述污泥浓缩池之间，所述污泥回流槽的安装高度高于所述平流沉淀池和所述污泥浓缩池的池面高度;
行走行车，安装于所述平流沉淀池的上方且可沿所述平流沉淀池的池体方向前后移动;
污泥提升装置，相对固定地安装于所述行走行车上，所述污泥提升装置的吸泥口设置于所述平流沉淀池底部，所述污泥提升装置的排泥口设置于所述污泥回流槽的上方。
作为优选的技术方案，所述污泥提升装置包括污泥提升泵，所述污泥提升泵的进口端通过污泥进管与固定安装于所述行走行车上的蓄水吸泥箱相连接，且所述污泥进管连接于所述蓄水吸泥箱的中部，所述污泥提升泵的出口端通过污泥出管将污泥输送至所述污泥回流槽;所述蓄水吸泥箱的底部连通设置有污泥提升总管，所述污泥提升总管的底部连通设置有若干污泥提升支管，所述污泥提升支管的底端分别伸入至所述平流沉淀池的底部而形成若干吸泥口。
作为优选的技术方案，所述污泥提升支管的上端分别安装有控制阀。
作为优选的技术方案，所述污泥提升支管的底端分别设置有吸泥盘。
由于采用了上述技术方案，本发明具有以下有益效果：
(1)突破性地采用高空架设的污泥回流槽直接将平流沉淀池内的污泥提升输送至污泥浓缩池，不需单独外设地下储泥池，不仅减少了占地面积，而且通过一次提升完成输送，节约了运行能耗;
(2)通过污泥提升装置能够均匀地将沉积污泥吸出池内，避免了平流沉淀池内的污泥累积、厌氧发酵产生气体而使污泥上浮的问题，提高了平流沉淀池的出水效果;
(3)污泥提升泵及管道均安装于平流沉淀池池底的上部，管口高于泥位，不会造成污泥被密封在管道内部而形成气滞的问题，而且管道也不会堵塞，能够保证排泥始终畅通，故障率低;
(4)不需设置地下储泥池，排泥管道、阀门等均设置在地上空间，便于更换或维修，易于运行维护管理;
(5)通过一台污泥提升泵带动若干污泥提升支管吸提污泥，设备投资小，运行能耗低，通过控制阀可以实现区域化、模块化操作，维修更换方便;
(6)通过设置蓄水吸泥箱保证箱内保持一定液位，利于污泥提升泵开启运行，操作使用方便。
