申请日2016.03.17
公开(公告)日2016.08.31
IPC分类号B01D53/75; B01D53/32; B01D53/86; B01D53/00; B01D53/02; E03F11/00
摘要
本实用新型是一体化污水池密封及净化装置，其包括有密封罩，所述密封罩内设置有废气净化设备，且所述密封罩上开设有一通气孔，所述废气净化设备具有一气体排放口，气体排放口从通气孔中伸出，通过这种方式，将废气净化设备与废气收集集合在一起，能够在收集废气的同时就进行废气净化处理，可以直接形成合格的气体排放到大气中，不必通过输气管再将废气传输到其它地方进行处理，不仅能够及时地对废气进行处理，提高废气的处理效率，还节约空间，降低废气净化处理成本，具有良好的废气处理效果。
权利要求书
1.一体化污水池密封及净化装置，其包括有密封罩，其特征在于所述密封罩内设置有废气净化设备，且所述密封罩上开设有一通气孔，所述废气净化设备具有一气体排放口，气体排放口从通气孔中伸出。
2.如权利要求1所述的一体化污水池密封及净化装置，其特征在于所述废气净化设备，是等离子废气处理设备、脱硫塔、光催化氧化装置、活性炭净化装置、酸雾净化塔的任意一种或任意的组合。
3.如权利要求1所述的一体化污水池密封及净化装置，其特征在于所述密封罩，其中间设置有立柱，所述立柱的上部设置有支撑台。
4.如权利要求3所述的一体化污水池密封及净化装置，其特征在于所述支撑台设置呈台阶状。
5.如权利要求3所述的一体化污水池密封及净化装置，其特征在于所述支撑台设置有多层，每层设置相同或不同的废气净化设备。
6.如权利要求1所述的一体化污水池密封及净化装置，其特征在于所述密封罩覆盖于污水池池体上，密封罩由覆盖膜及支撑覆盖膜的钢索构成，所述覆盖膜的下方还设置有斜拉架，斜拉架设置于废气净化设备和覆盖膜之间。
7.如权利要求6所述的一体化污水池密封及净化装置，其特征在于所述密封罩，其侧壁上设置有观察窗，所述观察窗具有复数个，均匀地间隔设置于密封罩的覆盖膜上。
说明书
一体化污水池密封及净化装置
技术领域
本实用新型涉及环保设备，准确地说是用于将污水池所产生废气进行处理的密封净化处理的设备。
背景技术
随着人们生活水平的不断提高，民众对于自己的生存环境日益重视，然而反作用的是，随着工业化水平的提高，一些企业的污染也随之日益恶化，特别是污染严重的诸如医药化工、造纸业与市政污水处理厂等单位，随着市区面积的扩大而距离市区越来越近。而且当前很多污水厂周边建有不少居民楼，集中处理污水的厂池原来都是裸露在外，一旦有风刮过，臭气就会随风飘散到居民楼内，随着人们对健康环境的要求与呼声愈来愈高，上述的问题不仅影响到人们的正常工作和生活，也会带来不必要的社会问题。
目前，污水处理厂及垃圾填埋场的恶臭气体污染一直是有关人员最头痛的问题，治理办法是有，通常会通过大型的沉降池等进行处理。例如，专利申请201020664201.9号公布了名称为″污水池密封除臭盖″的一种污水池密封除臭盖，其包含密封罩、支撑框架。支撑框架合有连接件，连接密封罩;支撑框架连接着刮泥机，支撑框架连有除臭部件，支撑框架的周边还可连有绕污水池周边行走的行走轮，整个装置的转动是由驱动电机驱动的。除臭部件是指采用生物法、离子法或者吸附法除臭的零部件，或者还有除臭原料，不包含外来水源。除臭部件的动力和驱动电机的动力均由电源线提供。该专利申请采用了密封罩盖住污水池，同时配合有行走轮，能够实现污水池的密封，然而，对于后续的废气处理，则需要将废气传输到其他设备来来进一步处理，现有的污水池密封结构仅仅是一个密封收集废气的作用。
而且，上述的处理设备，还需要配合其他的设备，例如利用等离子废气处理设备、脱硫塔等设备进一步进行净化，才能达到废气处理后排放的标准，而上述的方案仅仅是将废气收集，废气收集后还需要通过管道传输到废气净化、处理设备进行处理，才能进行排放。这种方案不仅需要其他设备的配套，而且占地空间大、传输过程复杂，施工成本高;这样，势必会增加很多工艺和工序，增加了废气处理的传输和净化成本，而且大大增加其它设备的占地，不经济又不便利，严重制约了污水及废气处理的发展。
发明内容
基于此，本实用新型的首要目的是提供一种一体化污水池密封及净化装置，该密封及净化装置将废气收集及处理结合为一体，占地面积小，处理及时高效，能够将废气处理后直接排放，具有良好的废气处理效果。
本实用新型的再一个目的是提供一种一体化污水池密封及净化装置，该密封及净化装置安全性能高，结构紧凑，制作成本低，可广泛应用于现有的污水池及沉降池的废气处理中。
为了达到上述目的，本实用新型是这样实现的。
一体化污水池密封及净化装置，其包括有密封罩，其特征在于所述密封罩内设置有废气净化设备，且所述密封罩上开设有一通气孔，所述废气净化设备具有一气体排放口，气体排放口从通气孔中伸出，通过这种方式，将废气净化设备与废气收集集合在一起，能够在收集废气的同时就进行废气净化处理，可以直接形成合格的气体排放到大气中，不必通过输气管再将废气传输到其它地方进行处理，不仅能够及时地对废气进行处理，提高废气的处理效率，还节约空间，降低废气净化处理成本，具有良好的废气处理效果。
所述废气净化设备，是等离子废气处理设备、脱硫塔、光催化氧化装置、活性炭净化装置、酸雾净化塔、等多种设备的任意一种或任意的组合。
所述密封罩，其中间设置有立柱，所述立柱的上部设置有支撑台，通过支撑台对净化设备进行支撑。
进一步，所述支撑台可设置呈台阶状，以针对不同的设备进行支撑并利于废气的输送。
所述支撑台，可设置有多层，每层可设置相同或不同的废气净化设备。

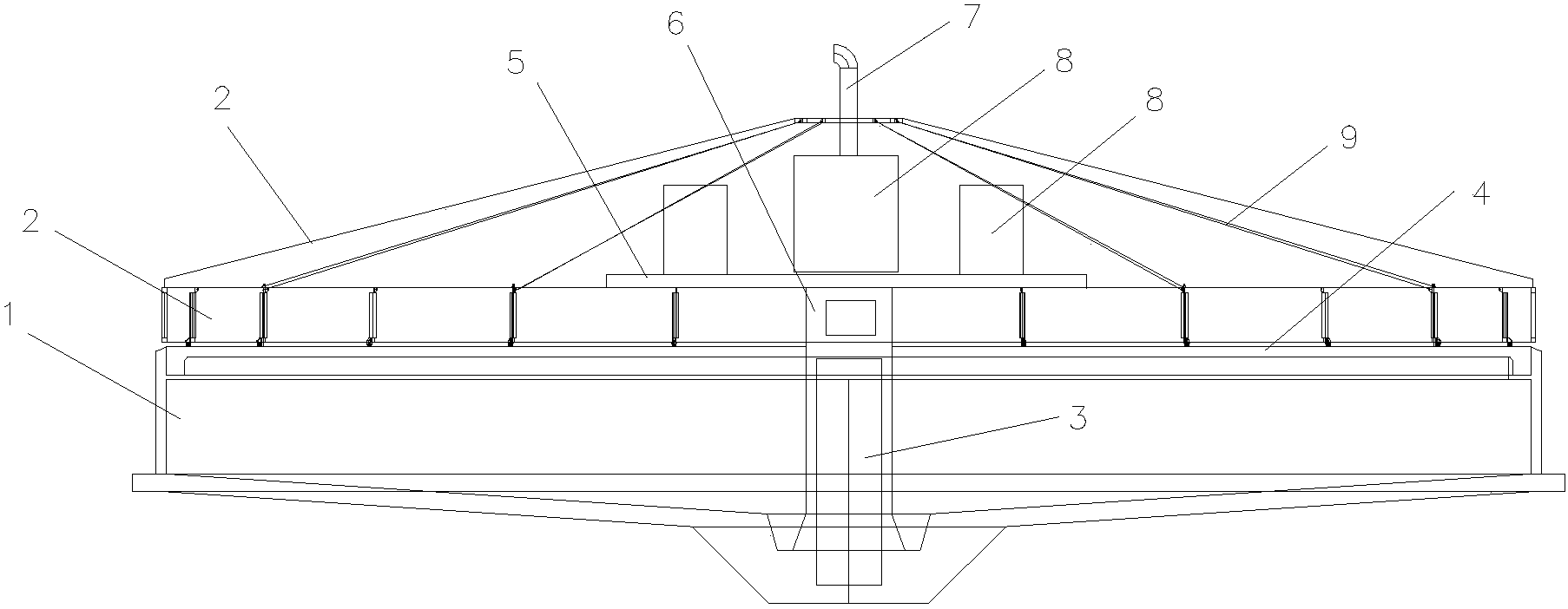

所述密封罩覆盖于污水池池体上，密封罩由覆盖膜及支撑覆盖膜的钢索构成，所述覆盖膜的下方还设置有斜拉架，斜拉架设置于废气净化设备和覆盖膜之间，用以支撑覆盖膜，或者是其它形式的密封罩，给废气净化设备留出足够空间。
所述密封罩，其侧壁上设置有观察窗，所述观察窗具有复数个，均匀地间隔设置于密封罩的覆盖膜上。
本实用新型将废气净化设备与废气收集集合在一起，能够在收集废气的同时就进行废气净化处理，可以直接形成合格的气体排放到大气中，不必通过输气管再将废气传输到其它地方进行处理，不仅能够节省大量的气体传输管道、抽气泵，还能够简化污水池密封罩的结构，不必适用集气管及其支架，简化了污水池废气收集的设备及安装工艺，同时，还可以及时地对废气进行处理，提高废气的处理效率，还节约空间，降低废气净化处理成本，具有良好的废气处理效果。
而且，安全性能高，结构紧凑，制作成本低，可广泛应用于现有的污水池及沉降池的废气处理中。
