申请日2016.03.17
公开(公告)日2016.08.03
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种提升浓缩污泥破稳效果的装置，包括反应筒以及设置于反应筒顶部的驱动装置，所述驱动装置输出端设有贯穿于反应筒顶部的转杆，所述转杆上设有上层搅拌桨叶，所述上层搅拌桨叶底部设有下层搅拌桨叶，所述转杆一侧由上至下依次设有第一折流板、第二折流板、第三折流板和第四折流板。本实用新型中的第一折流板、第二折流板、第三折流板和第四折流板可以使得流入反应筒内的浆液流态发生变化，同时配合上层搅拌桨叶和下层搅拌桨叶的作用使得浆液破稳效果大大提高，提高装置对污泥的处理效率。
权利要求书

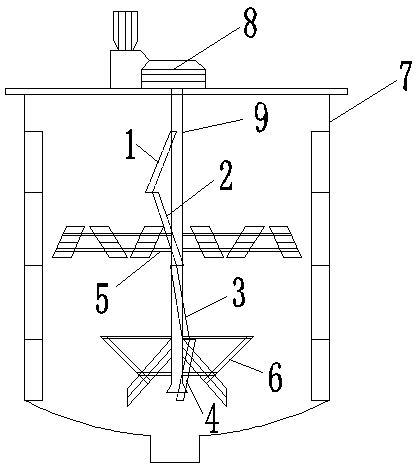

1.一种提升浓缩污泥破稳效果的装置，包括反应筒(7)以及设置于反应筒(7)顶部的驱动装置(8)，所述驱动装置(8)输出端设有贯穿于反应筒(7)顶部的转杆(9)，其特征在于：所述转杆(9)上设有上层搅拌桨叶(5)，所述上层搅拌桨叶(5)底部设有下层搅拌桨叶(6)，所述转杆(9)一侧由上至下依次设有第一折流板(1)、第二折流板(2)、第三折流板(3)和第四折流板(4)。
2.根据权利要求1所述的一种提升浓缩污泥破稳效果的装置，其特征在于：所述第一折流板(1)、第二折流板(2)、第三折流板(3)和第四折流板(4)具有相同的规格。
说明书
一种提升浓缩污泥破稳效果的装置
技术领域
本实用新型涉及污泥处理技术领域，具体为一种提升浓缩污泥破稳效果的装置。
背景技术
污泥处理，是对污泥进行减量化、稳定化和无害化处理的过程。主要为对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程。采用破稳浓缩，高压压榨脱水工艺，该工艺能使污泥含水率降至50%以下，脱水后污泥稳定化高，能够满足市政路基，水泥窑共处置要求，进行最终无害化处理。主要采用预处理物化脱稳，高压板框压榨脱水工艺，预处理物化脱稳的效果直接影响板框压榨的脱水率，将常规的混凝反应槽进行改造，通过改变流态来提升破稳效果，进而提高脱水率。
实用新型内容
本实用新型的目的在于提供一种提升浓缩污泥破稳效果的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种提升浓缩污泥破稳效果的装置，包括反应筒以及设置于反应筒顶部的驱动装置，所述驱动装置输出端设有贯穿于反应筒顶部的转杆，所述转杆上设有上层搅拌桨叶，所述上层搅拌桨叶底部设有下层搅拌桨叶，所述转杆一侧由上至下依次设有第一折流板、第二折流板、第三折流板和第四折流板。
优选的，所述第一折流板、第二折流板、第三折流板和第四折流板具有相同的规格。
与现有技术相比，本实用新型的有益效果是：本实用新型中的第一折流板、第二折流板、第三折流板和第四折流板可以使得流入反应筒内的浆液流态发生变化，同时配合上层搅拌桨叶和下层搅拌桨叶的作用使得浆液破稳效果大大提高，提高装置对污泥的处理效率。
