申请日2016.03.17
公开(公告)日2016.07.27
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型涉及一种模块化含油污水处理系统，一种含油污水处理系统，包括通过管路顺序连接的预除油模块、沉降模块和过滤模块，含油污水处理系统还包括连接预除油模块和过滤模块的与沉降模块并联设置的第一连接管，第一连接管上设置有第一阀门，预除油模块与沉降模块连接的管路上于第一连接管的进口的下游设置有第二阀门。本实用新型可以根据注水水质的要求选择不同的处理装置进行含油污水处理，节省不必要的污水处理步骤，提高了污水处理的效率。
权利要求书
1.一种含油污水处理系统，包括通过管路顺序连接的预除油模块、沉降模块和过滤模块，其特征在于：含油污水处理系统还包括连接预除油模块和过滤模块的与沉降模块并联设置的第一连接管，第一连接管上设置有第一阀门，预除油模块与沉降模块连接的管路上于第一连接管的进口的下游设置有第二阀门。
2.根据权利要求1所述的一种含油污水处理系统，其特征在于：所述过滤模块包括按管路流通顺序连接的多层滤料过滤装置、改性纤维球过滤装置和烧结过滤装置，所述多层滤料过滤装置和改性纤维球过滤装置之间设置有第三阀门。
3.根据权利要求1或2所述的一种含油污水处理系统，其特征在于：所述预除油模块与沉降模块连接的管路上设置有加药模块，所述加药模块位于第一连接管的进口和第二阀门之间。
4.根据权利要求3所述的一种含油污水处理系统，其特征在于：含油污水处理系统还包括连接预除油模块和沉降模块与加药模块并联的第二连接管，第二连接管之上设置有第四阀门，预除油模块和加药模块连通的管路上位于第二连接管的进口的下游设置有第五阀门。
5.根据权利要求3所述的一种含油污水处理系统，其特征在于：所述改性纤维球过滤装置和烧结过滤装置之间设置有第六阀门。
6.根据权利要求1所述的一种含油污水处理系统，其特征在于：所述预除油模块包括设置有液-液水力旋流管的旋流预除油器，所述沉降模块包括卧式高效聚结沉降罐。
7.根据权利要求6所述的一种含油污水处理系统，其特征在于：所述卧式高效聚结沉降罐包括斜板沉降腔和自由沉降腔，所述斜板沉降腔和自由沉降腔底部各设置有用于回收杂质的收泥槽。
8.根据权利要求7所述的一种含油污水处理系统，其特征在于：所述斜板沉降腔设置有斜板，所述斜板为玻璃钢材质。
说明书
一种模块化含油污水处理系统
技术领域
本实用新型涉及含油污水处理领域，具体涉及一种模块化含油污水处理系统。
背景技术
目前国内油田大多已进入开发后期，为达到更加有效的再利用含油污水和油田增产，需要在油田边缘进行滚动开发，其中油田注水是指把水注入油层以补充和保持油层压力的措施，处理过含油污水可以用来满足油田注水的需要。在油井中测试需注入层的平均空气渗透率，根据注入层平均空气渗透率的不同得到不同注水水质的要求，然后根据油田生产、环境等因素处理含油污水，使经处理后的含油污水可以回注地层，由于含油污水的水质成分复杂，因此要对水中的悬浮物、油等多项指标进行严格控制，防止其对地层产生伤害。
为实现水资源的循环利用，有效的处理含油污水，公布号为CN104326596A的中国专利公布了一种含油污水处理系统，包括依次连接的污水入口、加药装置、混凝沉降装置、过滤和油水分离装置，其中加药混凝沉降装置外接压滤装置，含油污水通过污水入口与加药装置投加的水处理剂在管道混凝器中反应，然后在缓冲沉降罐中放置澄清，底层杂质通过缓冲沉降罐的杂质出口进入压滤机挤压成块，污水则进入过滤装置过滤悬浮物颗粒，随后通过油水分离装置将污油和水进行分离，该水处理系统能够实现出去含油污水的污油和杂质，但是该含油污水处理系统只包含一种处理工艺，所处理后的水质单一，由于不同的注入层注入水质要求不同，处理含油污水时必须要经过一些不必要的处理模块，使污水处理的效率降低。
实用新型内容
本实用新型的目的是提供一种至少包含两种污水处理装置的含油污水处理系统。

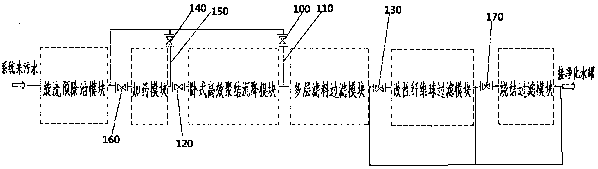

为了解决上述问题，本实用新型的含油污水处理系统的技术方案为：一种含油污水处理系统，包括通过管路顺序连接的预除油模块、沉降模块和过滤模块，含油污水处理系统还包括连接预除油模块和过滤模块的与沉降模块并联设置的第一连接管，第一连接管上设置有第一阀门，预除油模块与沉降模块连接的管路上于第一连接管的进口的下游设置有第二阀门。
所述过滤模块包括按油路流通顺序连接的多层滤料过滤装置、改性纤维球过滤装置和烧结过滤装置，所述多层滤料过滤装置和改性纤维球过滤装置之间设置有第三阀门。
所述预除油模块与沉降模块连接的管路上设置有加药模块，所述加药模块位于第一连接管的进口和第二阀门之间。
含油污水处理系统还包括连接预除油模块和沉降模块与加药模块并联的第二连接管，第二连接管之上设置有第四阀门，预除油模块和加药模块连通的管路上位于第二连接管的进口的下游设置有第五阀门。
所述改性纤维球过滤装置和烧结过滤装置之间设置有第六阀门。
所述预除油模块包括设置有液-液水力旋流管的旋流预除油器，所述沉降模块包括卧式高效聚结沉降罐。
所述卧式高效聚结沉降罐包括斜板沉降腔和自由沉降腔，所述斜板沉降腔和自由沉降腔底部各设置有用于回收杂质的收泥槽。
所述斜板沉降腔设置有斜板，所述斜板为玻璃钢材质。
本实用新型的有益效果为：本实用新型的含油污水处理系统包括预除油模块、沉降模块和过滤模块，其中预除油模块通过管路顺序与沉降模块和过滤模块连接，预除油模块和过滤模块的连通管路上设置有与沉降模块并联的第一连通管，并且在第一连通管上安装有第一阀门，并且预除油模块与沉降模块连通的管路上在第一连通管的下游安装有第二阀门，这样在处理含油污水时，可以断开第一阀门，闭合第二阀门，使预除油模块通过管路顺序与沉降模块和过滤模块连接处理含油污水可得到一种水质的注水;或者闭合第一阀门，断开第二阀门，使预除油模块和过滤模块直接连通处理含油污水可得到另外一种水质的注水，这样在选择第二种处理模块组合时既能得到符合要求的水质，又节省了其中沉降模块的处理步骤，提高了污水处理的效率。
