申请日2016.03.17
公开(公告)日2016.07.27
IPC分类号F04B15/02; F04B53/16; F04B9/103; F04B53/02; F04B53/10; F04B49/22; F04B49/08; F04B51/00
摘要
本实用新型公开了一种分体式液压推力高压污泥柱塞泵液力端装置，包括若干个独立的单泵组，单泵组包括底座和设置在底座上的进出料单元、主柱塞工作单元、副柱塞工作单元和控制单元，进出料单元包括进料口、进泥法兰、进料阀组件、出料口以及单向阀组件;主柱塞工作单元包括机架和设置在机架中的泵体组件、填料盒、主柱塞组件、主柱塞连接机构和主柱塞推力油缸，主柱塞工作单元立式安装在底座上;副柱塞工作单元包括副柱塞推力油缸、副柱塞连接机构、副柱塞密封、副柱塞导向套和副柱塞组件;控制单元包括控制阀组和液压管路，控制阀组通过液压管路与主柱塞推力油缸和副柱塞推力油缸连接并控制主柱塞组件和副柱塞组件的动作。
权利要求书
1.一种分体式液压推力高压污泥柱塞泵液力端装置，其特征在于，所述装置包括若干个独立的单泵组，所述单泵组包括底座和设置在所述底座上的进出料单元、主柱塞工作单元、副柱塞工作单元和控制单元，
所述进出料单元包括进料口、设置在所述进料口上的进泥法兰和进料阀组件、出料口以及设置在所述出料口上的单向阀组件;

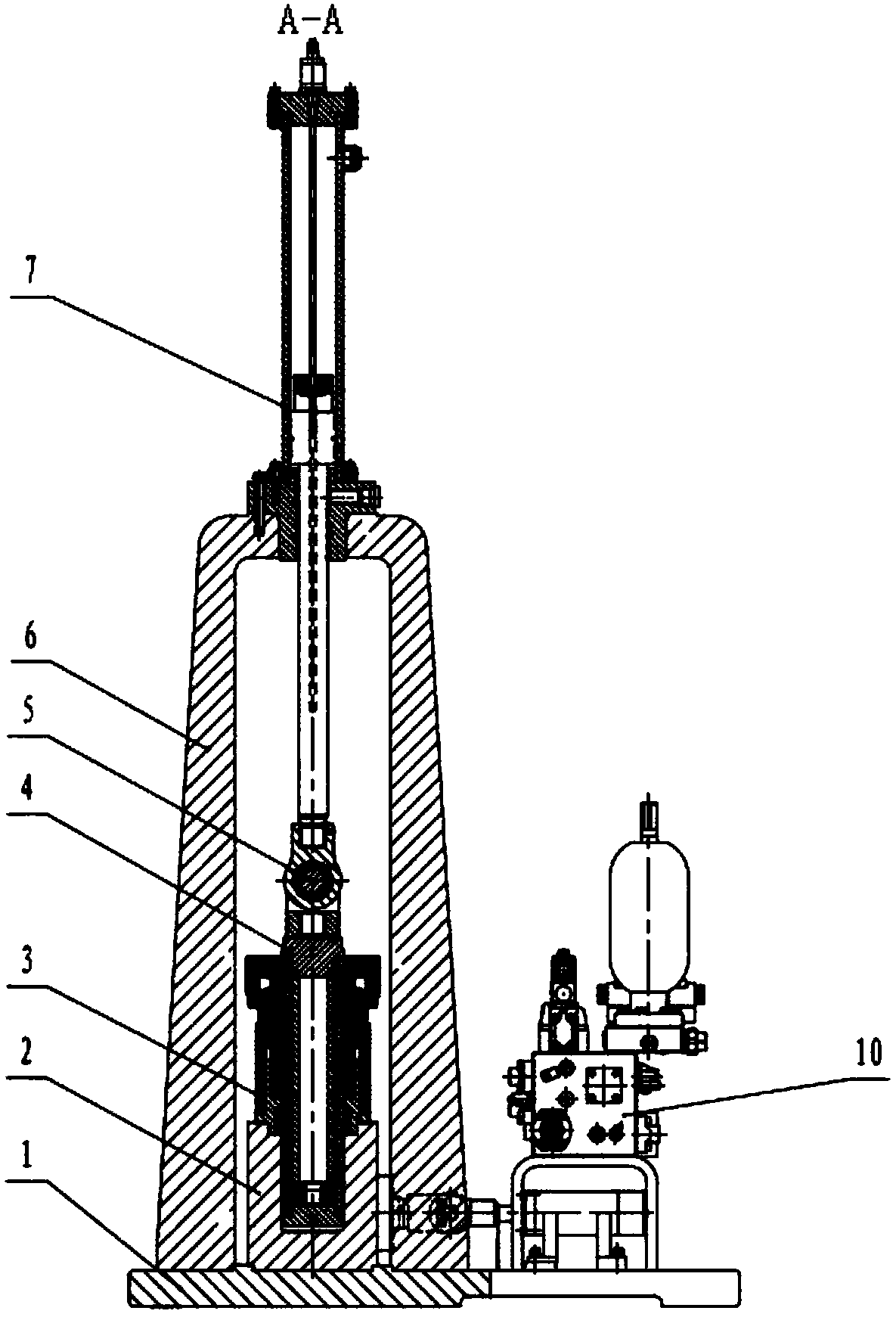

所述主柱塞工作单元包括机架和设置在机架中的泵体组件、填料盒、主柱塞组件、主柱塞连接机构和主柱塞推力油缸，所述主柱塞工作单元通过所述进料阀组件与进料口连通并且通过所述单向阀组件与出料口连通，其中，所述主柱塞工作单元立式安装在底座上;
所述副柱塞工作单元包括副柱塞推力油缸、副柱塞连接机构、副柱塞密封、副柱塞导向套和副柱塞组件，所述副柱塞工作单元与所述进料阀组件连接并控制所述进料阀组件的动作，其中，所述副柱塞工作单元卧式安装在底座上;
所述控制单元包括控制阀组和液压管路，所述控制阀组通过液压管路与所述主柱塞推力油缸和副柱塞推力油缸连接并控制所述主柱塞组件和副柱塞组件的动作。
2.根据权利要求1所述的分体式液压推力高压污泥柱塞泵液力端装置，其特征在于，所述单泵组的数量为三个。
3.根据权利要求1所述的分体式液压推力高压污泥柱塞泵液力端装置，其特征在于，所述若干个独立的单泵组之间通过电气连接。
4.根据权利要求1所述的分体式液压推力高压污泥柱塞泵液力端装置，其特征在于，所述填料盒中的填料密封为两段式结构并且在两段填料密封之间设置有可拆卸隔套。
5.根据权利要求1所述的分体式液压推力高压污泥柱塞泵液力端装置，其特征在于，所述主柱塞连接机构与主柱塞组件采用关节轴承连接，所述副柱塞连接机构与副柱塞组件也采用关节轴承连接。
6.根据权利要求1所述的分体式液压推力高压污泥柱塞泵液力端装置，其特征在于，所述控制单元还包括压力变送器，所述压力变送器设置在所述机架上并用于检测所述单泵组内的压力状态。
7.根据权利要求1所述的分体式液压推力高压污泥柱塞泵液力端装置，其特征在于，所述控制单元还包括光电传感器，所述光电传感器设置在所述底座上并靠近所述副柱塞推力油缸设置，用于检测所述副柱塞推力油缸的动作状态。
说明书
一种分体式液压推力高压污泥柱塞泵液力端装置
技术领域
本实用新型涉及污泥低温碳化处理领域，更具体地讲，涉及一种分体式液压推力高压污泥柱塞泵液力端装置。
背景技术
在污泥低温碳化处理行业，污泥柱塞泵的液力端通常做成整体的卧式结构，主、副柱塞都是水平安装，且动力端与液力端的连接都是刚性连接，填料盒中里的密封容易失效。
以上传统的结构使得加工难度增大，难以保证其加工精度，而由于加工精度及主柱塞的自重问题还会导致主柱塞的磨损严重;动力端与液力端的刚性连接则容易导致主柱塞组件偏载严重;常规的填料盒密封形式容易失效，需经常更换填料密封且更换不方便，使得整机造价昂贵且使用寿命不长。
因此，有必要提供一种性能更佳的液力端装置。
实用新型内容
为了解决现有技术中存在的问题，本实用新型旨在提供一种能够克服现有的污泥柱塞泵液力端加工难度大、主柱塞偏磨严重及填料密封容易失效、使用寿命短、造价昂贵、性能不可靠等问题的分体式液压推力高压污泥柱塞泵液力端装置。
本实用新型提供了一种分体式液压推力高压污泥柱塞泵液力端装置，所述装置包括若干个独立的单泵组，所述单泵组包括底座和设置在所述底座上的进出料单元、主柱塞工作单元、副柱塞工作单元和控制单元，所述进出料单元包括进料口、设置在所述进料口上的进泥法兰和进料阀组件、出料口以及设置在所述出料口上的单向阀组件;所述主柱塞工作单元包括机架和设置在机架中的泵体组件、填料盒、主柱塞组件、主柱塞连接机构和主柱塞推力油缸，所述主柱塞工作单元通过所述进料阀组件与进料口连通并且通过所述单向阀组件与出料口连通，其中，所述主柱塞工作单元立式安装在底座上;所述副柱塞工作单元包括副柱塞推力油缸、副柱塞连接机构、副柱塞密封、副柱塞导向套和副柱塞组件，所述副柱塞工作单元与所述进料阀组件连接并控制所述进料阀组件的动作，其中，所述副柱塞工作单元卧式安装在底座上;所述控制单元包括控制阀组和液压管路，所述控制阀组通过液压管路与所述主柱塞推力油缸和副柱塞推力油缸连接并控制所述主柱塞组件和副柱塞组件的动作。
根据本实用新型的分体式液压推力高压污泥柱塞泵液力端装置的一个实施例，所述单泵组的数量为三个。
根据本实用新型的分体式液压推力高压污泥柱塞泵液力端装置的一个实施例，所述若干个独立的单泵组之间通过电气连接。
根据本实用新型的分体式液压推力高压污泥柱塞泵液力端装置的一个实施例，所述填料盒中的填料密封为两段式结构并且在两段填料密封之间设置有可拆卸隔套。
根据本实用新型的分体式液压推力高压污泥柱塞泵液力端装置的一个实施例，所述主柱塞连接机构与主柱塞组件采用关节轴承连接，所述副柱塞连接机构与副柱塞组件也采用关节轴承连接。
根据本实用新型的分体式液压推力高压污泥柱塞泵液力端装置的一个实施例，所述控制单元还包括压力变送器，所述压力变送器设置在所述机架上并用于检测所述单泵组内的压力状态。
根据本实用新型的分体式液压推力高压污泥柱塞泵液力端装置的一个实施例，所述控制单元还包括光电传感器，所述光电传感器设置在所述底座上并靠近所述副柱塞推力油缸设置，用于检测所述副柱塞推力油缸的动作状态。
与现有技术相比，本实用新型提供的分体式液压推力高压污泥柱塞泵液力端装置具有成本低廉、加工难度小、拆装检修方便、良好的工作性能和长久的使用寿命等特点，在污泥作为工作介质的环境下能长期稳定地工作。
