申请日2016.03.17
公开(公告)日2016.08.31
IPC分类号E03F5/10
摘要
本实用新型是一种用于污水处理的浮体密封结构，其至少包括有浮体、固定架及固定部件，所述浮体之间相对伸出有柔性密封件，所述相对伸出的柔性密封件相互搭接，形成密封结构。通过该结构，可以实现浮体之间的紧密密封，使浮体之间形成良好的密封，满足构件密封罩的基本要求，同时还可以使该密封结构能够自由组合适应于不同的应用场所，便于人们解决各种形状污水池的废气、臭气的收集处理问题。
权利要求书
1.一种用于污水处理的浮体密封结构，其至少包括有浮体、固定架及固定部件，其特征在于所述浮体之间相对伸出有柔性密封件，所述相对伸出的柔性密封件相互搭接，形成密封结构。
2.如权利要求1所述的用于污水处理的浮体密封结构，其特征在于所述浮体，为轻质材料构成，且所述浮体的外表面覆盖有膜材料。
3.如权利要求1所述的用于污水处理的浮体密封结构，其特征在于所述柔性密封件下方设置有垫板。
4.如权利要求1所述的用于污水处理的浮体密封结构，其特征在于所述柔性密封件的下方设置有支撑板。
5.如权利要求4所述的用于污水处理的浮体密封结构，其特征在于所述支撑板其横向长度小于柔性密封件。
6.如权利要求1所述的用于污水处理的浮体密封结构，其特征在于所述浮体的上部固定有固定架，固定架的上部设置有固定部件，所述固定部件固定有覆盖膜;所述固定部件由压板、密封垫圈、固定螺栓构成。
说明书
用于污水处理的浮体密封结构
技术领域
本实用新型涉及环保设备，准确地说是用于将污水池所产生废气进行收集处理的密封处理设备。
背景技术
目前，对于污水处理厂及其它的恶臭气体污染一直是人们关注的问题，对于上述废气处理，人们通常会采用化学洗涤法、生物降解法等方式对收集的恶臭气体进行处理，可是大型池体(如沉淀池、污泥氧化沟、浓缩池等)的气体收集是最难最大的问题。普通的加盖密封方式具有跨度小、容易腐蚀、寿命短，耐久度差的缺陷。特别是一些沉淀池，不仅尺寸大(通常直径达到40～60m)，普通加盖形式很难实现，或者实现后结构笨重，原有池体难于承受而无法实施(因为一些污水池设计建造时并未考虑这些荷载)，而且由于有些污水池有行走式污水处理设备及检测设备，操作人员需要经常性进行检查和操作，如果采用普通方法加盖密封，操作人员需要进入密封盖体内操作由于有毒废臭气的影响将十分危险，并且行走式污水处理设备及检测设备在密封盖体内由于受腐蚀性废臭气的侵蚀，非常容易出现故障，使用寿命大大缩短。
申请人为此提出了专利申请2015209731341，一种用于污水池处理的浮体膜结构，该浮体膜结构具有框架形的底部框架，所述底部框架的周边向上伸出有横跨底部框架的支架，所述支架构建为单管结构或桁架，支架下悬挂有反吊膜，且所述底部框架的边缘设置有向上伸出的抽气管。该浮体膜结构为构建污水池密封罩等废气处理设备的基本结构，可以依据实际情况进行多个浮体膜结构的组合，以使浮体膜结构能够适应于不同的应用场所，便于人们解决各种形状污水池的废气、臭气的收集处理问题，且具有良好的防腐效果。然而该浮体膜结构虽然是对污水池的密封罩结构进行了改良，通过浮体结合底部框架对污水池进行覆盖，然而就浮体之间的结合没有提出合理的解决方案，没有解决浮体之间的密封问题。
发明内容
基于此，本实用新型的首要目的是提供一种用于污水处理的浮体密封结构，该密封结构能够将各个浮体之间很好地密封起来，便于人们解决各种形状污水池的废气、臭气处理问题，且具有良好的防腐效果。
本实用新型的再一个目的是提供一种用于污水处理的浮体密封结构，该密封结构构造简单，易于实现，且安全性能高，使用寿命长，便于安装及维护。
为了达到上述目的，本实用新型是这样实现的。

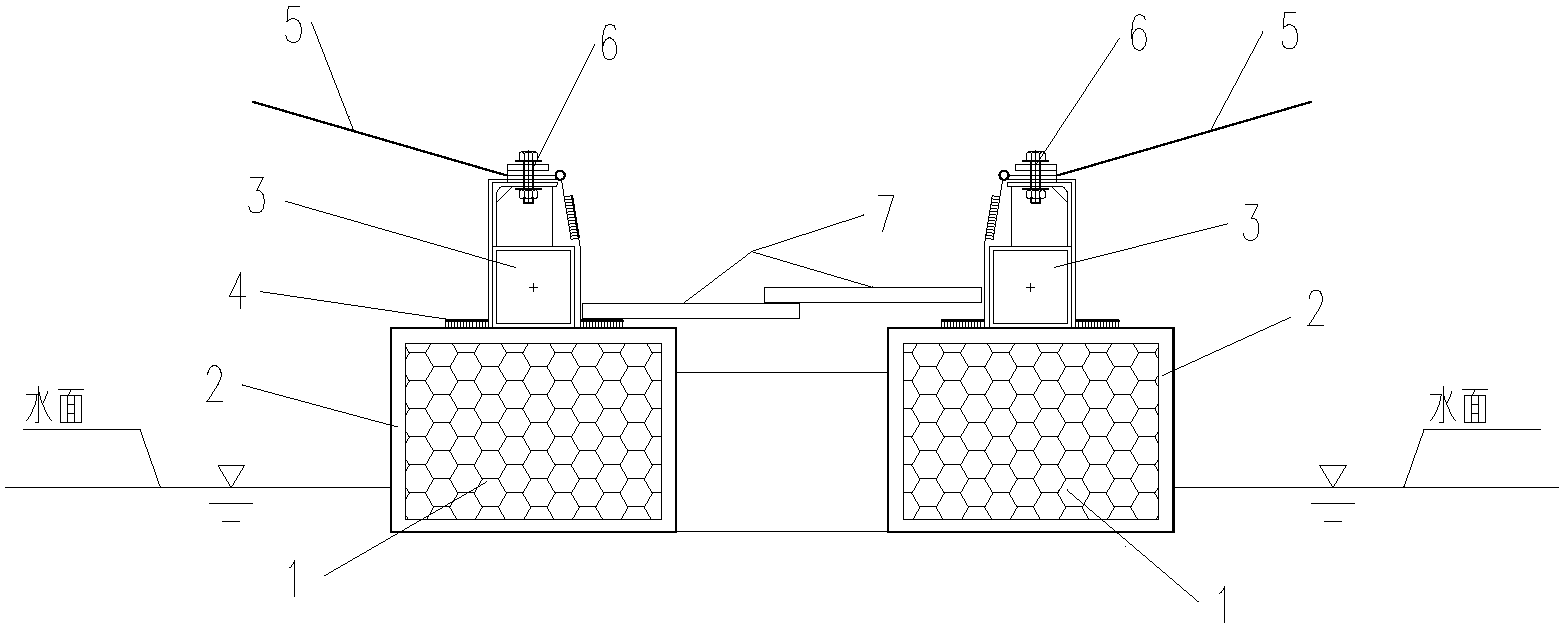

一种用于污水处理的浮体密封结构，其至少包括有浮体、固定架及固定部件，其特征在于所述浮体之间相对伸出有柔性密封件，所述相对伸出的柔性密封件相互搭接，形成密封结构。通过该结构，可以实现浮体之间的紧密密封，使浮体之间形成良好的密封，满足构件密封罩的基本要求，同时还可以使该密封结构能够自由组合适应于不同的应用场所，便于人们解决各种形状污水池的废气、臭气的收集处理问题。
所述浮体，为轻质材料构成，通常为塑料泡沫，以提供足够大的浮力，且所述浮体的外表面覆盖有膜材料，以保护浮体。
所述柔性密封件下方设置有垫板，以对柔性密封件进行支撑，并使柔性密封件和浮体之间保留有适当间隙，便于相对伸出的柔性密封件进行搭接密封。
所述柔性密封件的下方设置有支撑板，以对柔性密封件进行支撑，使相对伸出的柔性密封件能够稳定地密封。
进一步，所述支撑板其横向长度小于柔性密封件，以使相对伸出的柔性密封件能够贴合在一起，达到密封效果。
所述浮体的上部固定有固定架，固定架的上部设置有固定部件，所述固定部件固定有覆盖膜。
进一步，所述固定部件由压板、密封垫圈、固定螺栓构成。
本实用新型的有益效果如下：
1、本实用新型可以实现浮体之间的有效密封，能够对多种污水池进行加盖密封，可以对废臭气有效收集。
2、可根据实际应用对浮体进行自由组装，便于人们解决各种形状污水池的废气、臭气处理问题。
3、结构简单、实用，便于安装及维护。
4、特别适用于狭、小场所的污水池密封处理。
