申请日2016.03.17
公开(公告)日2016.08.24
IPC分类号C02F9/14; C02F103/42
摘要
本实用新型公开了一种用于洗浴废水净化的高效人工快渗装置，包括预处理单元、人工快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、人工快渗处理单元和深度处理单元;所述人工快渗处理单元包括人工快渗内池、人工快渗外池，待处理废水经过人工快渗内池进入人工快渗外池;所述人工快渗内池底部的周边均匀设有穿孔并与人工快渗外池连通。本实用新型的有益效果：通过预处理单元、人工快渗处理单元和深度处理单元，本实用新型不仅可以截留洗浴废水中的毛发皮屑、悬浮物等杂质，还可以对洗浴废水中的阴离子表面活性剂、有机物、氮素、磷素、细菌等有害物质进行高效处理，减少对环境的污染。
权利要求书

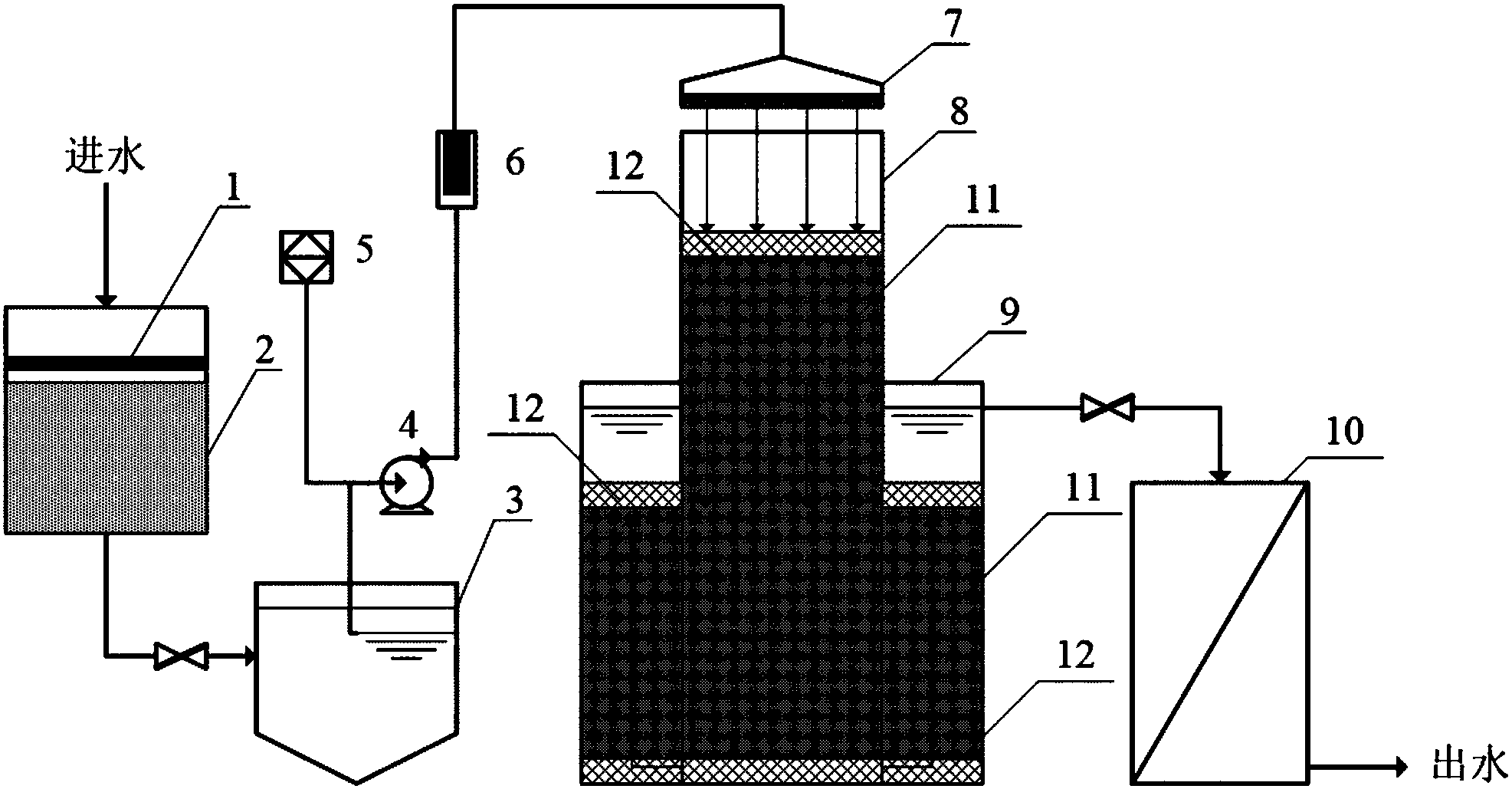

1.一种用于洗浴废水净化的高效人工快渗装置，其特征在于：包括预处理单元、人工快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、人工快渗处理单元和深度处理单元;所述人工快渗处理单元包括人工快渗内池(8)、人工快渗外池(9)，待处理废水经过人工快渗内池(8)进入人工快渗外池(9);所述人工快渗内池(8)底部的周边均匀设有穿孔并与人工快渗外池(9)连通;所述人工快渗内池(8)和人工快渗外池(9)的中部均填充有填料层(11);所述预处理单元包括毛发截留板(1)、砂滤池(2)和调节池(3)，所述毛发截留板(1)布置在砂滤池(2)的上方，砂滤池(2)与调节池(3)相互连通;所述深度处理单元由紫外消毒池(10)组成，紫外消毒池(10)的进水口与人工快渗外池(9)连接。
2.根据权利要求1所述的用于洗浴废水净化的高效人工快渗装置，其特征在于：所述填料层(11)由天然河砂、沸石砂、大理石砂和活性污泥按照质量比6:1:1:2均匀混合而成。
3.根据权利要求1所述的用于洗浴废水净化的高效人工快渗装置，其特征在于：所述人工快渗内池(8)和人工快渗外池(9)的填料层(11)表层和底部分别设置有缓冲层(12)。
4.根据权利要求3所述的用于洗浴废水净化的高效人工快渗装置，其特征在于：所述缓冲层(12)由卵石和碎石组成。
5.根据权利要求1所述的用于洗浴废水净化的高效人工快渗装置，其特征在于：所述调节池(3)出水口与人工快渗内池(8)进水口之间依次连接有水泵(4)、流量计(6)和喷洒器(7)。
6.根据权利要求1所述的用于洗浴废水净化的高效人工快渗装置，其特征在于：所述砂滤池(2)内填充石英砂滤料。
7.根据权利要求5所述的用于洗浴废水净化的高效人工快渗装置，其特征在于：所述水泵(4)上还设置有继电器(5)。
说明书
一种用于洗浴废水净化的高效人工快渗装置
技术领域
本实用新型属于污水处理领域，具体涉及一种成本低、工艺简、效果佳的高效人工快渗装置。
背景技术
由于洗浴废水中含有大量的人体分泌物、毛发皮屑、洗涤剂以及细菌、真菌、病毒等有害物质，直接排放不仅会污染环境，更会造成水资源的巨大浪费。
目前，洗浴废水作为一种优质杂排水，将其优先作为再利用水源来开发，对推进资源节约型、环境友好型社会建设具有重要意义。利用物理、化学和生物方法的基本原理，现已开发多种洗浴废水的再利用方法及装置或设备，但是这些方法、装置或设备往往存在高效与节能不能协调统一的问题。实用新型专利CN202181239U公开了一种包括洗浴废水生成容器、洗浴废水存储容器、水泵及再利用水体储存箱组成的洗浴废水再生利用装置，实用新型专利CN204298906U公开了一种洗浴间废水再利用设备，由于这些装置或设备未对洗浴废水进行净化处理，直接再利用容易造成二次污染;实用新型专利CN203048689U公开了一种由依次连接的洗浴池、原水泵、第一过滤器、超滤膜组件和清水箱组成的洗浴池中水回用装置，实用新型专利CN204237658U公开了一种包括过滤单元、集水容器、膜处理单元、紫外消毒单元、出水单元和控制单元组成的洗浴废水净化回用装置，这些装置由于均使用了膜组件，其成本较高且膜在压力下不可避免的会被栓塞、污染，必须定期舒塞、清理、检查，后期运营成本很高;实用新型专利CN202181239U公开了一种由废水进水管、毛发过滤器、污水处理池、排污管、水泵、管道、水处理器、保温套、中水管、中水池和排水管组成的洗浴废水再生利用装置，发明专利CN 102557304B公开了一种能够将生活中的洗浴洗涤废水进行电解气浮和消毒、去除废水中的杂质的洗浴洗涤废水处理设备，但是由于这些装置或设备都采用了气浮技术，存在耗电多、运营费用偏高、易堵塞、操作和管理复杂等缺陷。
实用新型内容
本实用新型所要解决的技术问题是，提供一种成本低、工艺简、效果佳的洗浴废水净化装置，经处理后，可以回用于冲厕、道路清扫、消防、绿化、车辆冲洗、建筑施工等。
为解决上述问题本实用新型的技术方案是：一种用于洗浴废水净化的高效人工快渗装置，包括预处理单元、人工快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、人工快渗处理单元和深度处理单元;所述人工快渗处理单元包括人工快渗内池、人工快渗外池，待处理废水经过人工快渗内池进入人工快渗外池;所述人工快渗内池底部的周边均匀设有穿孔并与人工快渗外池连通。
进一步的，所述人工快渗内池和人工快渗外池的中部填充有填料层。
进一步的，所述的填料层由天然河砂、沸石砂、大理石砂和活性污泥按照质量比6:1:1:2均匀混合而成。
进一步的，所述人工快渗内池和人工快渗外池的填料层表层和底部分别设置有缓冲层。
进一步的，所述缓冲层由卵石和碎石组成。
进一步的，所述预处理单元包括毛发截留板、砂滤池和调节池，所述毛发截留板布置在砂滤池的上方，砂滤池与调节池相互连通。
进一步的，所述深度处理单元由紫外消毒池组成，紫外消毒池的进水口与人工快渗外池连接。
进一步的，所述调节池出水口与人工快渗内池进水口之间依次连接有水泵、流量计和喷洒器。
进一步的，所述砂滤池内填充石英砂滤料。
进一步的，水泵上还设置有继电器。
本实用新型的有益效果：通过预处理单元、人工快渗处理单元和深度处理单元，本实用新型不仅可以截留洗浴废水中的毛发皮屑、悬浮物等杂质，还可以对洗浴废水中的阴离子表面活性剂、有机物、氮素、磷素、细菌等有害物质进行高效处理，减少对环境的污染。
