申请日2016.03.02
公开(公告)日2016.06.15
IPC分类号B01D36/04
摘要
本发明公开了一种废水回收再利用系统，其包括疏导废水的废水通道和与废水通道输出端连接的废水沉淀池，所述废水通道上安装有单向输送废水的废水泵组件;所述废水沉淀池具有三级过滤沉淀结构，废水沉淀池的净水输出端与一回用水池连接，回用水池设置有回用水管，回用水管的一端位于回用水池底部，回用水管的另一端与现场用水端连接，回用水管上安装有往现场用水端输水用的回用水泵。本方案解决了废水回收再利用问题。
权利要求书

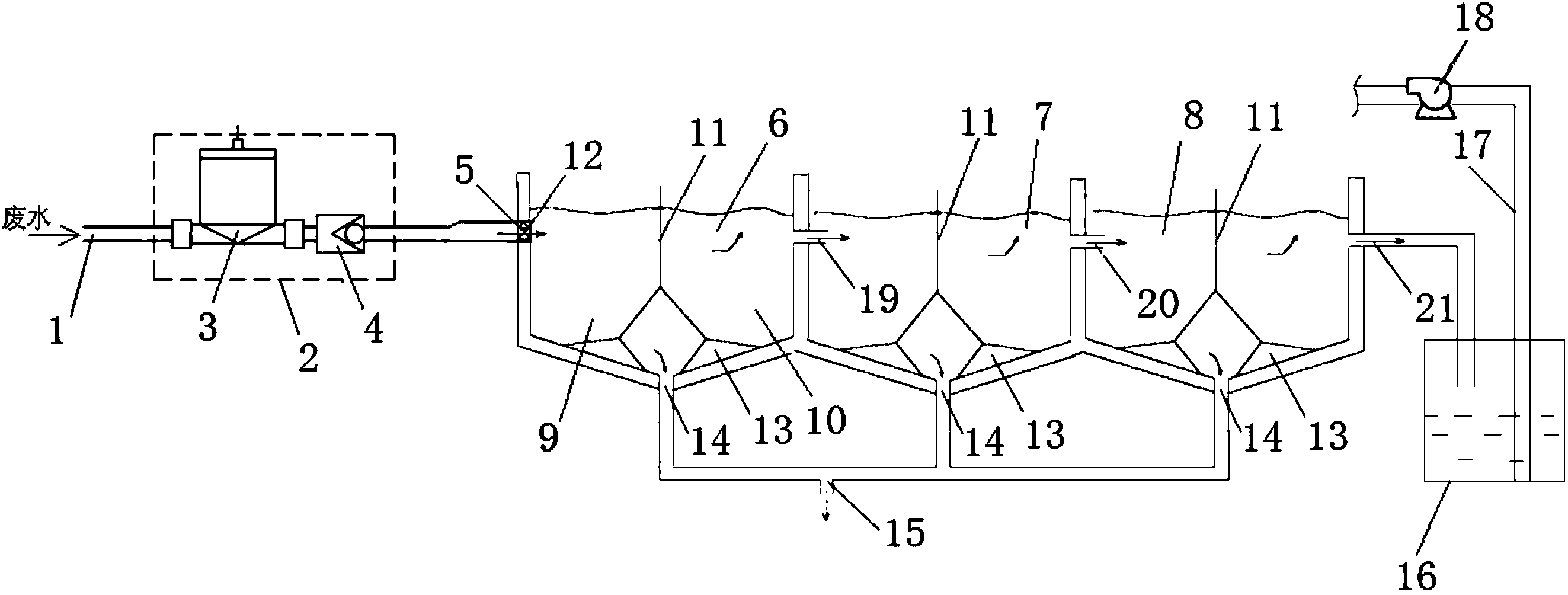

1.一种废水回收再利用系统，包括疏导废水的废水通道(1)和与废水通道(1)输出端连接的废水沉淀池，其特征在于：所述废水通道(1)上安装有单向输送废水的废水泵组件(2);所述废水沉淀池具有三级过滤沉淀结构，废水沉淀池的净水输出端与一回用水池(16)连接，回用水池(16)设置有回用水管(17)，回用水管(17)的一端位于回用水池(16)底部，回用水管(17)的另一端与现场用水端连接，回用水管(17)上安装有往现场用水端输水用的回用水泵(18)。
2.根据权利要求1所述的一种废水回收再利用系统，其特征在于：所述废水泵组件(2)包括沿废水流向依次安装的废水泵(3)和单向阀(4)。
3.根据权利要求1或2所述的一种废水回收再利用系统，其特征在于：所述废水沉淀池包括沿废水流向依次设置有初级沉淀池(6)、二级沉淀池(7)和三级沉淀池(8)，初级沉淀池(6)的一侧壁上部设有连通废水通道(1)的第一出水口(12)，初级沉淀池(6)的另一侧壁上部设有连通二级沉淀池(7)的第二出水口(19)，二级沉淀池(7)的一侧壁上部也设有连通三级沉淀池(8)的第三出水口(20)，三级沉淀池(8)的一侧壁上部设有连通回用水池(16)的第四出水口(21)。
4.根据权利要求3所述的一种废水回收再利用系统，其特征在于：所述初级沉淀池(6)、二级沉淀池(7)和三级沉淀池(8)的结构相同，初级沉淀池(6)包含沿废水流向依次设置的沉淀池(9)和出水池(10)，沉淀池(9)和出水池(10)由一筛网(11)分两侧隔开形成，第一出水口(12)位于初级沉淀池(6)的沉淀池(9)壁上，第二出水口(19)位于二级沉淀池(7)的沉淀池(9)壁上，第三出水口(20)位于三级沉淀池(8)的沉淀池(9)壁上，第四出水口(21)位于三级沉淀池(8)的出水池(10)壁上。
5.根据权利要求5所述的一种废水回收再利用系统，其特征在于：所述第一出水口(12)安装有初级过滤板(5)。
6.根据权利要求4或5所述的一种废水回收再利用系统，其特征在于：所述初级沉淀池(6)的底部为圆锥形且安装有污泥吸附盘(13)，初级沉淀池(6)的底端设有污泥漏口(14)，污泥漏口(14)通过管路连接至一污泥排出口(15)。
说明书
一种废水回收再利用系统
技术领域
本发明涉及车间废水处理技术，具体涉及一种废水回收再利用系统。
背景技术
当今社会，水资源日益短缺，人们开始有意识地珍惜水资源，例如，尽可能地将废水(尤其是可直接再用的水源)进行二次利用。
现有的废水回收处理就是简单的利用沉淀池进行回收处理，其不仅净化效果不佳，且由于回收废水中含有大量的杂质，对生产车间的产品品质和生产效率均有影响。现有的废水在回收处理时采用在沉淀池内添加药物以快速彻底的沉淀，这虽然在一定程度上可以增强废水净化效果，但是其增加了企业的生产成本，且造成再次污染。
发明内容
本发明提供一种废水回收再利用系统，用于解决废水回收再利用问题。
为了解决上述技术问题，本发明的技术方案为:
一种废水回收再利用系统，其包括疏导废水的废水通道和与废水通道输出端连接的废水沉淀池，所述废水通道上安装有单向输送废水的废水泵组件;所述废水沉淀池具有三级过滤沉淀结构，废水沉淀池的净水输出端与一回用水池连接，回用水池设置有回用水管，回用水管的一端位于回用水池底部，回用水管的另一端与现场用水端连接，回用水管上安装有往现场用水端输水用的回用水泵。
进一步的，所述废水泵组件包括沿废水流向依次安装的废水泵和单向阀。
进一步的，所述废水沉淀池包括沿废水流向依次设置有初级沉淀池、二级沉淀池和三级沉淀池，初级沉淀池的一侧壁上部设有连通废水通道的第一出水口，初级沉淀池的另一侧壁上部设有连通二级沉淀池的第二出水口，二级沉淀池的一侧壁上部也设有连通三级沉淀池的第三出水口，三级沉淀池的一侧壁上部设有连通回用水池的第四出水口。
进一步的，所述初级沉淀池、二级沉淀池和三级沉淀池的结构相同，初级沉淀池包含沿废水流向依次设置的沉淀池和出水池，沉淀池和出水池由一筛网分两侧隔开形成，第一出水口位于初级沉淀池的沉淀池壁上，第二出水口位于二级沉淀池的沉淀池壁上，第三出水口位于三级沉淀池的沉淀池壁上，第四出水口位于三级沉淀池的出水池壁上。
进一步的，所述第一出水口安装有初级过滤板。
进一步的，所述初级沉淀池的底部为圆锥形且安装有污泥吸附盘，初级沉淀池的底端设有污泥漏口，污泥漏口通过管路连接至一污泥排出口。
采用上述技术方案，废水由废水通道从生产车间引出，由于废水泵组件的设置，废水单向引出，经废水沉淀池三级过滤沉淀后，流出可回收再利用的合格水，这些水储存在回用水池中，根据生产车间的现场需要，通过回用水管和回用水泵反馈引回生产车间，由此尽可能地杜绝废水直接外排，从而保护了生态环境。
通过设计依次连通的初级沉淀池、二级沉淀池和三级沉淀池来达到三级过滤沉淀的目的。每级沉淀池并采用由一筛网分两侧隔开形成沉淀池和出水池的结构，有效合理地实现沿废水流向进行过滤沉淀。还将每级的沉淀池采用底部为圆锥形且设置污泥吸附盘的结构，有利于废水沉淀，以及处理沉淀物。
