申请日2016.03.10
公开(公告)日2016.07.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种渗滤液处理系统，它包括原水箱(1)、纯水箱(2)和高压泵(3)，原水箱(1)的出口端与高压泵(3)的入水口之间顺次连接有水泵A(4)、锰砂过滤器(5)、水泵B(6)、多介质过滤器(7)、水泵C(8)和活性炭过滤器(9)，出水管II(13)与原水箱(1)之间设置有水泵D(14)，锰砂过滤器(5)的顶部设置有连通锰砂过滤器(5)的高位加药装置A(15)，高位加药装置A(15)与锰砂过滤器(5)之间设置有气动阀I(16)，高位加药装置B(17)与活性炭过滤器(9)之间设置有气动阀II(18)。本实用新型的有益效果是：产水纯度高、自动化程度高、减轻工人劳动强度。
权利要求书

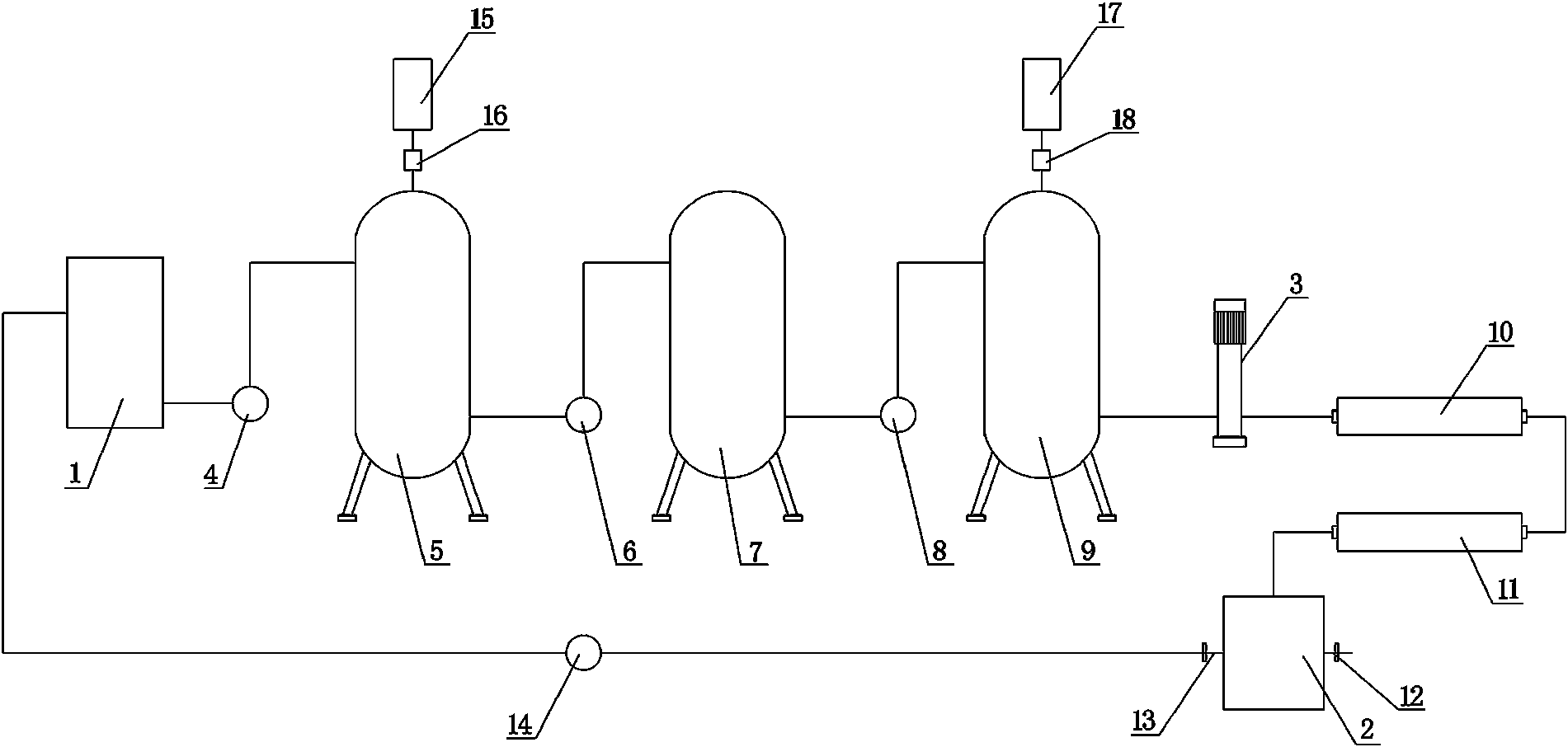

1.一种渗滤液处理系统，其特征在于：它包括原水箱(1)、纯水箱(2)和高压泵(3)，所述的原水箱(1)的出口端与高压泵(3)的入水口之间顺次连接有水泵A(4)、锰砂过滤器(5)、水泵B(6)、多介质过滤器(7)、水泵C(8)和活性炭过滤器(9)，所述的高压泵(3)的出水口与纯水箱(2)的入口端之间依次连接有一级反渗透装置(10)和二级反渗透装置(11)，所述的纯水箱(2)上还设置有出水管I(12)和出水管II(13)，出水管II(13)与原水箱(1)之间设置有水泵D(14)，所述的锰砂过滤器(5)的顶部设置有连通锰砂过滤器(5)的高位加药装置A(15)，高位加药装置A(15)与锰砂过滤器(5)之间设置有气动阀I(16)，活性炭过滤器(9)的顶部设置有连通活性炭过滤器(9)的高位加药装置B(17)，高位加药装置B(17)与活性炭过滤器(9)之间设置有气动阀II(18)，该渗滤液处理系统还包括PLC控制器，所述的PLC控制器与水泵A(4)、水泵B(6)、水泵C(8)、水泵D(14)、高压泵(3)、气动阀I(16)和气动阀II(18)连接。
2.根据权利要求1所述的一种渗滤液处理系统，其特征在于：所述的出水管I(12)设置于纯水箱(2)的右侧，所述的出水管II(13)设置于纯水箱(2)的左侧。
3.根据权利要求1所述的一种渗滤液处理系统，其特征在于：所述的高位加药装置A(15)内添加有絮凝剂。
4.根据权利要求1所述的一种渗滤液处理系统，其特征在于：所述的高位加药装置B(17)内添加有亚硫酸钠。
说明书
一种渗滤液处理系统
技术领域
本实用新型涉及污水处理的技术领域，特别是一种渗滤液处理系统。
背景技术
常用的水处理的方法有：沉淀过滤法、硬水软化法、活性碳吸附法、去离子法、反渗透法、生物化学法等等，单独使用或组合使用沉淀过滤法、应税软化法、活性碳吸附法、去离子法、生物化学法处理污水很难得到纯净度很高的水;而反渗透法是一种利用压力差为动力的膜分离技术，在一定压力下，水分子可以通过反渗透膜，而原水中的无机盐、重金属离子、有机物、无机物、细菌、病毒等杂质无法通过反渗透膜，从而使可以通过的纯水和无法通过的浓缩水严格区分开来，但如果反渗透前没有做好前置处理则渗透膜上容易有污物堆积，造成反渗透功能下降，因此现有技术存在产水回收率低、浓水排放浓度低、渗透膜使用寿命短、渗透膜污染严重、渗透膜反洗困难等缺点。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构紧凑、产水量大、产水纯度高、自动化程度高、减轻工人劳动强度的渗滤液处理系统。
本实用新型的目的通过以下技术方案来实现：一种渗滤液处理系统，它包括原水箱、纯水箱和高压泵，所述的原水箱的出口端与高压泵的入水口之间顺次连接有水泵A、锰砂过滤器、水泵B、多介质过滤器、水泵C和活性炭过滤器，所述的高压泵的出水口与纯水箱的入口端之间依次连接有一级反渗透装置和二级反渗透装置，所述的纯水箱上还设置有出水管I和出水管II，出水管II与原水箱之间设置有水泵D，所述的锰砂过滤器的顶部设置有连通锰砂过滤器的高位加药装置A，高位加药装置A与锰砂过滤器之间设置有气动阀I，活性炭过滤器的顶部设置有连通活性炭过滤器的高位加药装置B，高位加药装置B与活性炭过滤器之间设置有气动阀II，该渗滤液处理系统还包括PLC控制器，所述的PLC控制器与水泵A、水泵B、水泵C、水泵D、高压泵、气动阀I和气动阀II连接。
所述的出水管I设置于纯水箱的右侧，所述的出水管II设置于纯水箱的左侧。
所述的高位加药装置A内添加有絮凝剂。
所述的高位加药装置B内添加有亚硫酸钠。
本实用新型具有以下优点：本实用新型结构紧凑、产水量大、产水纯度高、自动化程度高、减轻工人劳动强度。
