申请日2016.02.05
公开(公告)日2016.07.06
IPC分类号C02F9/10
摘要
本实用新型涉及溶媒生产领域，尤其是一种用于生产溶媒、冻干粉的水处理系统。其包括：电磁阀、第一高温灭菌罐、第一换热器、多级过滤器、第二高温灭菌罐、第二换热器、废水回收装置、沉降池、水泵、湿度传感器、报警器以及控制系统，电磁阀、第一高温灭菌罐、第一换热器、多级过滤器、第二高温灭菌罐和第二换热器通过管道依次串联，控制系统通过湿度传感器传递的湿度信号控制电磁阀的通断及水泵的启停。它可防止微生物在多级过滤器的滤芯上滋生，保证水的质量，可将废水重新利用，避免了废水直接排放对环境造成污染，通过湿度传感器可在管路系统漏水和渗水时，及时报警提醒工作人员。

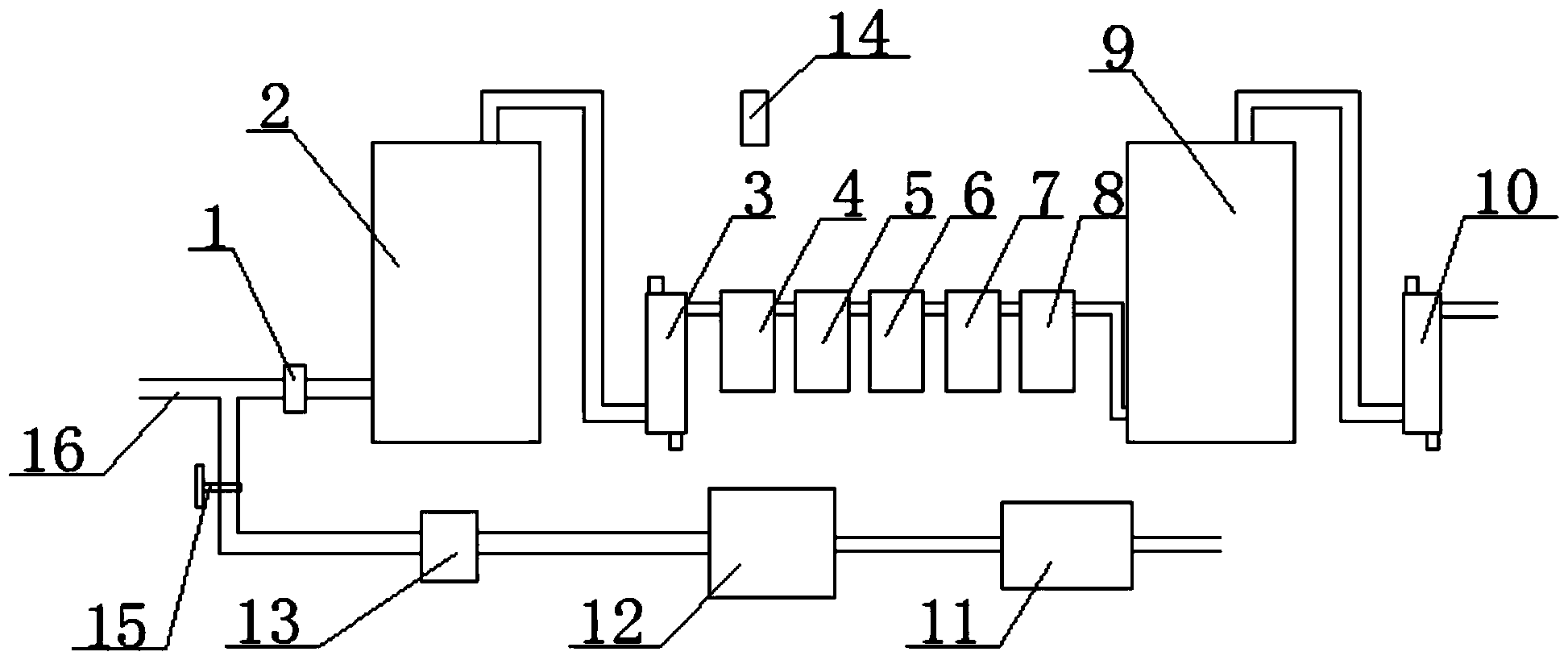

摘要附图
权利要求书
1.一种用于生产溶媒、冻干粉的水处理系统，其特征在于，包括：电磁阀(1)、第一高温灭菌罐(2)、第一换热器(3)、多级过滤器、第二高温灭菌罐(9)、第二换热器(10)、用于回收生产过程中产生的废水的废水回收装置(11)、沉降池(12)、水泵(13)、湿度传感器(14)、设置于控制室的报警器以及控制系统，所述电磁阀(1)、第一高温灭菌罐(2)、第一换热器(3)、多级过滤器、第二高温灭菌罐(9)和第二换热器(10)通过管道依次串联，所述沉降池(12)与废水回收装置(11)相连接，所述水泵(13)的进水口通过管路与沉降池(12)相连接，出水口通过管道与自来水管路(16)相交汇;所述控制系统通过湿度传感器(14)传递的湿度信号控制电磁阀(1)的通断及水泵(13)的启停。
2.根据权利要求1所述的一种用于生产溶媒、冻干粉的水处理系统，其特征在于：所述多级过滤器由一级过滤器(4)、二级过滤器(5)、三级过滤器(6)、四级过滤器(7)和五级过滤器(8)依次串联组成，所述一级过滤器(4)具有聚丙烯喷溶滤芯，所述二级过滤器(5)具有颗粒活性炭滤芯，所述三级过滤器(6)具有压缩活性炭滤芯，所述四级过滤器(7)具有树脂滤芯，所述五级过滤器(8)具有反渗透滤芯。
3.根据权利要求1或2所述的一种用于生产溶媒、冻干粉的水处理系统，其特征在于：将水泵(13)的出水口与自来水管路(16)相连接的管道上设置有阀门(15)。
说明书
一种用于生产溶媒、冻干粉的水处理系统
技术领域
本实用新型涉及溶媒生产领域，尤其是一种用于生产溶媒、冻干粉的水处理系统。
背景技术
现有的为溶媒、冻干粉生产线提供净水的水处理系统主要存在以下几个问题：一、通常高温灭菌设备安装于过滤器的下游，过滤器的上游不具有灭菌(微生物)的设备，如此会造成微生物在过滤器的滤芯上滋生，从而堵塞滤芯，造成过滤器的使用寿命降低;二是水处理系统通常都有着结构复杂的管路系统，由于管路的老化或管路对接的不紧密，管路系统难免会出现漏水和渗水的问题，但水处理室通常无工作人员常驻，故发生漏水和渗水问题后不易被及时发现，三、不具有废水回收系统。
实用新型内容
本实用新型旨在解决上述问题，提供了一种用于生产溶媒、冻干粉的水处理系统，它通过第一高温灭菌罐在多级过滤器的上游杀灭微生物，可防止微生物在多级过滤器的滤芯上滋生，通过第二高温灭菌罐的再次灭菌，可杀灭自多级过滤器带出的微生物，从而保证水的质量，具有废水回收装置，可将废水重新利用，避免了废水直接排放对环境造成污染，通过湿度传感器可在管路系统漏水和渗水时，及时报警提醒工作人员，其采用的技术方案如下：
一种用于生产溶媒、冻干粉的水处理系统，其特征在于，包括：电磁阀、第一高温灭菌罐、第一换热器、多级过滤器、第二高温灭菌罐、第二换热器、用于回收生产过程中产生的废水的废水回收装置、沉降池、水泵、湿度传感器、设置于控制室的报警器以及控制系统，所述电磁阀、第一高温灭菌罐、第一换热器、多级过滤器、第二高温灭菌罐和第二换热器通过管道依次串联，所述沉降池与废水回收装置相连接，所述水泵的进水口通过管路与沉降池相连接，出水口通过管道与自来水管路相交汇;所述控制系统通过湿度传感器传递的湿度信号控制电磁阀的通断及水泵的启停。
在上述技术方案基础上，所述多级过滤器由一级过滤器、二级过滤器、三级过滤器、四级过滤器和五级过滤器依次串联组成，所述一级过滤器具有聚丙烯喷溶滤芯，所述二级过滤器具有颗粒活性炭滤芯，所述三级过滤器具有压缩活性炭滤芯，所述四级过滤器具有树脂滤芯，所述五级过滤器具有反渗透滤芯。
在上述技术方案基础上，将水泵的出水口与自来水管路相连接的管道上设置有阀门。
本实用新型具有如下优点：通过第一高温灭菌罐在多级过滤器的上游杀灭微生物，可防止微生物在多级过滤器的滤芯上滋生，通过第二高温灭菌罐的再次灭菌，可杀灭自多级过滤器带出的微生物，从而保证水的质量，具有废水回收装置，可将废水重新利用，避免了废水直接排放对环境造成污染，通过湿度传感器可在管路系统漏水和渗水时，及时报警提醒工作人员。
