申请日2015.12.28
公开(公告)日2016.06.15
IPC分类号B01D29/03; B01D35/027; E03F3/02; E03F5/22
摘要
本实用新型公开了一种污水管路净化装置，包括收集器和负压装置，收集器的内部设有密闭的收集池，收集器的底部设有与污水管道连接的污水入口，收集器的顶部设有负压接口，负压装置通过负压管与负压接口相连，并可产生将污水管道内的污水吸入收集池内的负压力，收集器上设有可与污水处理设备连接的提升管，提升管的进水端在收集池内设有提升泵。工作时，负压装置通过负压管在收集池内形成负压，负压通过污水入口把污水导流入收集池，进入收集池内的污水可进一步通过提升泵送入处理设备完成净化处理。本实用新型在医疗场所的污水管道坡度较小，管道过长，污水在管道中的流动性差时，可减少横向管道内污水残留，同时也可达到净化诊室内空气的目的。

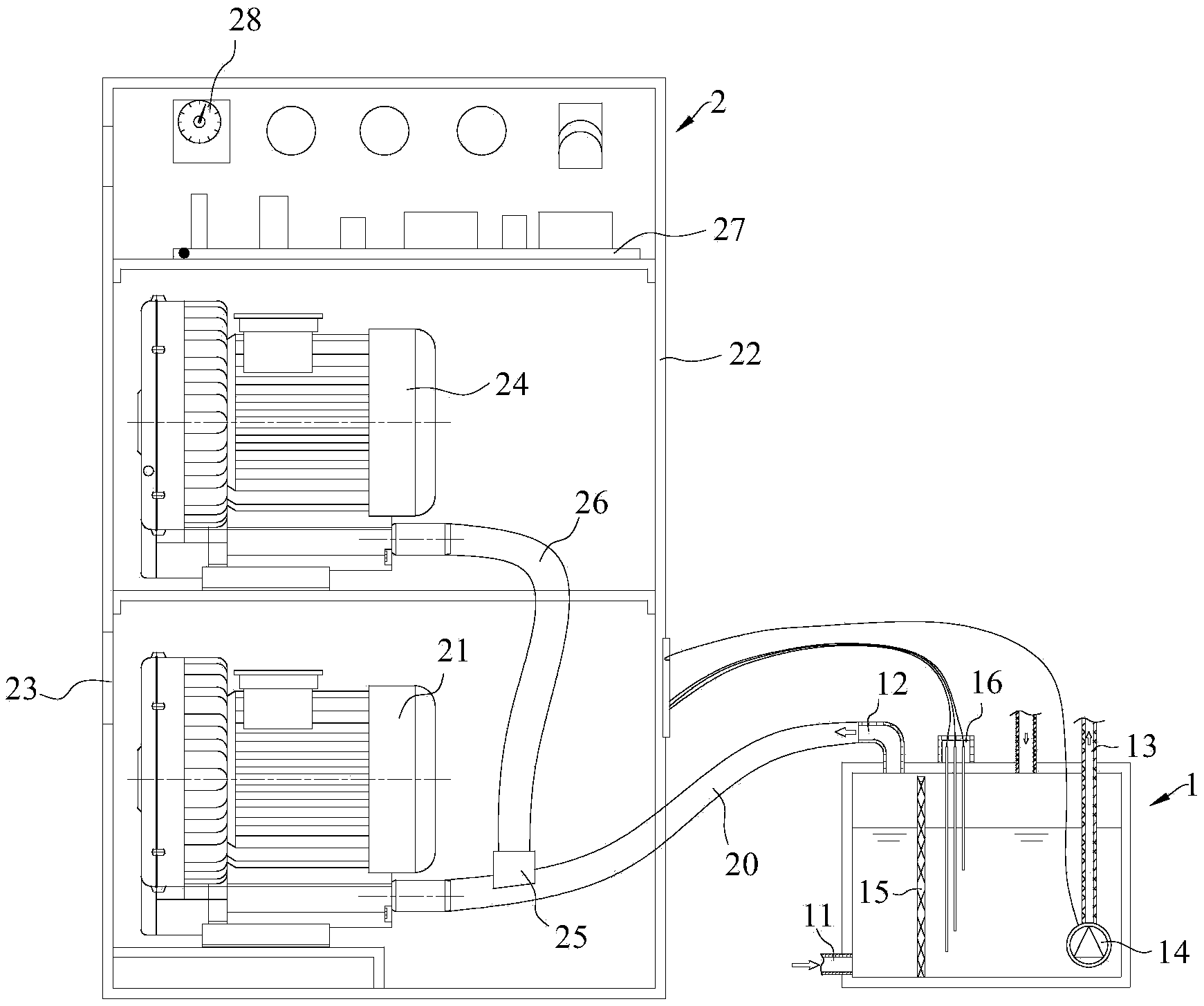

摘要附图
权利要求书
1.一种污水管路净化装置，其特征在于：包括收集器和负压装置，所述收集器的内部设有密闭的收集池，所述收集器的底部设有与污水管道连接的污水入口，收集器的顶部设有负压接口，负压装置通过负压管与负压接口相连，并可产生将污水管道内的污水吸入收集池内的负压力，所述收集器上设有可与污水处理设备连接的提升管，提升管的进水端在收集池内设有提升泵。
2.根据权利要求1所述的污水管路净化装置，其特征在于：所述负压装置包括漩涡式吸气泵，所述漩涡式吸气泵内置于机柜中，所述机柜上设有排气扇。
3.根据权利要求2所述的污水管路净化装置，其特征在于：还包括备用漩涡式吸气泵，所述负压管上设有转接头，备用漩涡式吸气泵通过备用负压管与转接头连接。
4.根据权利要求3所述的污水管路净化装置，其特征在于：所述收集器内在污水入口和提升泵间设有竖向设置的滤网，收集池在滤网的两侧形成两个区域，收集器内在滤网远离所述污水入口的一侧区域设有水位传感器。
5.根据权利要求4所述的污水管路净化装置，其特征在于：所述机柜内设有主控板和计时器，所述漩涡式吸气泵、备用漩涡式吸气泵、计时器、水位传感器和提升泵均与主控板连接。
说明书
一种污水管路净化装置
技术领域
本实用新型用于医疗污水处理技术领域，特别是涉及一种污水管路净化装置。
背景技术
小型医疗机构污水的特点是污水处理量小，但病毒、细菌和致病微生物种类繁多，难以处理，小型医疗机构门店小、数量庞大而分散，尤其是牙科综合治疗台污水排水离地面较低，很不便于污水的收集，故而大多数没有进行污水处理就直接排放了。然而，根据国家相关法律法规，对医疗机构污水排放作出了强制性处理的硬性规定，现有市场亟待出现适合小型医疗机构污水处理的新技术、新设备。
传统的医疗污水处理主要工艺流程为：格栅+沉淀调节+生化处理+消毒后达标排放。一些医疗场所的污水管道坡度较小，管道过长，致使污水在管道中的流动性差，横向管道容易积聚污水，进而引起室内臭味弥漫。
实用新型内容
为解决上述问题，本实用新型提供一种避免横向管道积聚污水，消除室内臭味的污水管路净化装置。
本实用新型解决其技术问题所采用的技术方案是：一种污水管路净化装置，包括收集器和负压装置，所述收集器的内部设有密闭的收集池，所述收集器的底部设有与污水管道连接的污水入口，收集器的顶部设有负压接口，负压装置通过负压管与负压接口相连，并可产生将污水管道内的污水吸入收集池内的负压力，所述收集器上设有可与污水处理设备连接的提升管，提升管的进水端在收集池内设有提升泵。
进一步作为本实用新型技术方案的改进，所述负压装置包括漩涡式吸气泵，所述漩涡式吸气泵内置于机柜中，所述机柜上设有排气扇。
进一步作为本实用新型技术方案的改进，还包括备用漩涡式吸气泵，所述负压管上设有转接头，备用漩涡式吸气泵通过备用负压管与转接头连接。
进一步作为本实用新型技术方案的改进，所述收集器内在污水入口和提升泵间设有竖向设置的滤网，收集池在滤网的两侧形成两个区域，收集器内在滤网远离所述污水入口的一侧区域设有水位传感器。
进一步作为本实用新型技术方案的改进，所述机柜内设有主控板和计时器，所述漩涡式吸气泵、备用漩涡式吸气泵、计时器、水位传感器和提升泵均与主控板连接。
本实用新型的有益效果：本实用新型工作时，负压装置通过负压管在收集池内形成负压，负压通过污水入口把污水导流入收集池，进入收集池内的污水可进一步通过提升泵送入处理设备完成净化处理，最终达标排放。本实用新型在医疗场所的污水管道坡度较小，管道过长，污水在管道中的流动性差时，可减少横向管道内污水残留，同时也可达到净化诊室内空气的目的。
