申请日2016.01.13
公开(公告)日2016.06.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种工厂简易河水处理装置，它包括控制器、集水池、进水管、砂滤池和清水池，进水管的一端伸入集水池中，另一端经水泵及混合器与砂滤池连接，砂滤池的出口与清水池连接，清水池经清水泵及清水管与取水点连接，所述砂滤池出口还设有一反冲洗管道，反冲洗管道的进口与清水管连通。本实用新型实用性强，能有效过滤河水中的杂质，整个系统过滤快捷，保证了企业生产的水资源。
权利要求书

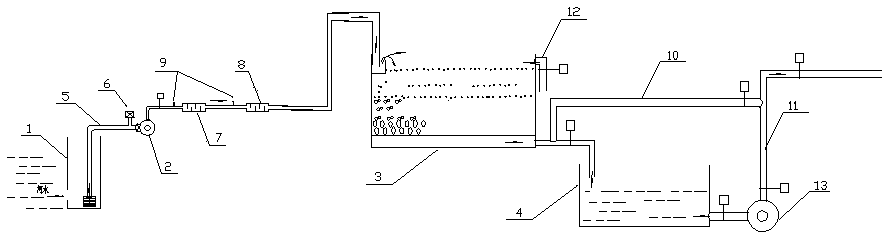

1.一种工厂简易河水处理装置，其特征在于它包括控制器、集水池(1)、进水管(5)、砂滤池(3)和清水池(4)，
进水管(5)的一端伸入集水池(1)中，另一端经水泵(2)及混合器与砂滤池(3)连接，砂滤池(3)的出口与清水池(4)连接，清水池(4)经清水泵(13)及清水管(11)与取水点连接，
所述砂滤池(3)的出口还设有一反冲洗管道(10)，反冲洗管道(10)的进口与清水管(11)连通。
2.根据权利要求1所述的一种工厂简易河水处理装置，其特征在于，所述砂滤池(3)内设有过滤网，过滤网上设有过滤层，过滤层包括从下到上依次平铺在过滤网上的细卵石层、中砂层及细砂层。
3.根据权利要求2所述的一种工厂简易河水处理装置，其特征在于，所述反冲洗管道(10)的反冲水出口管道(12)设置细砂层的上方，位于砂滤池(3)的一侧。
4.根据权利要求1所述的一种工厂简易河水处理装置，其特征在于，所述进水管(5)上还设有真空吸气泵(6)，真空吸气泵(6)设置在水泵(2)的前端。
5.根据权利要求1所述的一种工厂简易河水处理装置，其特征在于，所述混合器有两个，分别为第一混合器(7)和第二混合器(8)，第一混合器(7)和第二混合器(8)的前端管路上均设有药剂添加口(9)。
6.根据权利要求1所述的一种工厂简易河水处理装置，其特征在于，所述进水管(5)的管道上、砂滤池(3)的出口管道上及反冲洗管道(10)上均设有电磁阀，各电磁阀的控制系统均接入控制器。
说明书
一种工厂简易河水处理装置
技术领域
本实用新型涉及工业净化设备，具体来说是一种工厂简易河水处理装置。
背景技术
在我国南方许多地方河流纵横，地表水丰沛，因此许多工业用清水(如制浆造纸工业等)均通过处理地表水而得，由于工厂场地缺乏，没有场地建造大的沉淀池，因而河水处理设施相对简单一般只设置格栅或斜网去除杂质悬浮物，水质随河水的变化而变化，因此，把河水等地表水处理成可用的工业用清水比较困难。
实用新型内容
本实用新型的目的在于优化现有生产工艺的不足，适应现实需要，提供一种工厂简易河水处理装置。
为了实现本实用新型的目的，本实用新型采用的技术方案为：
一种工厂简易河水处理装置，它包括控制器、集水池、进水管、砂滤池和清水池，
进水管的一端伸入集水池中，另一端经水泵及混合器与砂滤池连接，砂滤池的出口与清水池连接，清水池经清水泵及清水管与取水点连接，
所述砂滤池的出口还设有一反冲洗管道，反冲洗管道的进口与清水管连通。
所述砂滤池内设有过滤网，过滤网上设有过滤层，过滤层包括从下到上依次平铺在过滤网上的细卵石层、中砂层及细砂层。
所述反冲洗管道的反冲水出口管道设置细砂层的上方，位于砂滤池的一侧。
所述进水管上还设有真空吸气泵，真空吸气泵设置在水泵的前端。
所述混合器有两个，分别为第一混合器和第二混合器，第一混合器和第二混合器的前端管路上均设有药剂添加口。
所述进水管的管道上、砂滤池的出口管道上及反冲洗管道上均设有电磁阀，各电磁阀的控制系统均接入控制器。
本实用新型实用性强，能有效过滤河水中的杂质，整个系统过滤快捷，先将浑浊河水加药混凝、絮凝后进行沉降处理，使黏土成分大部分沉降下来，然后从沉降塔出口流入砂滤池，草叶等轻杂质和悬浮污泥絮凝体被上层细沙阻挡、吸附，水则依次穿过细沙层、中砂层和卵石层进入池底集水室，然后从砂滤池出口流入清水池，保证了企业生产的水资源。
