申请日2016.01.13
公开(公告)日2016.09.21
IPC分类号C02F9/06; F23G7/00
摘要
本实用新型涉及一种家用废水处理装置，属于环境工程技术领域。本实用新型包括固液分离器、微波焚烧器、微波过滤器Ⅰ、微波过滤器Ⅱ、电解装置、消毒器;固液分离器上部开有进口，底部一侧开有液体管，下部开有固体管;微波焚烧器上部进口连接固体管，上部烟气出口连接带有排气扇的出气管，下部开有出渣口，微波焚烧器四周布有波导层，底部紧挨出渣口安有长条传输带;微波过滤器Ⅱ中间为过滤管，过滤管中部外侧分别安有微波发生器Ⅰ和微波发生器Ⅱ，过滤管内安装有多孔板，过滤材料放置在多孔板上;微波过滤器Ⅰ和微波过滤器Ⅱ的结构相同。本实用新型具有占地小、处理简单，处理最终物安全环保、使用方便的特点。
权利要求书
1.一种家用废水处理装置，其特征在于：包括固液分离器(6)、微波焚烧器(3)、微波过滤器Ⅰ(10)、微波过滤器Ⅱ(13)、电解装置(17)、消毒器(18);
所述固液分离器(6)上部开有进口，底部一侧开有液体管(7)，下部开有固体管(5);
所述微波焚烧器(3)上部进口连接固体管(5)，上部烟气出口连接带有排气扇(1)的出气管(2)，下部开有出渣口(4)，微波焚烧器(3)四周布有波导层(20)，底部紧挨出渣口(4)安有长条传输带(21);
所述微波过滤器Ⅱ(13)中间为过滤管(16)，过滤管(16)中部外侧分别安有微波发生器Ⅰ(14)和微波发生器Ⅱ(15)，过滤管(16)内安装有多孔板(22)，过滤材料(23)放置在多孔板(22)上;微波过滤器Ⅰ(10)和微波过滤器Ⅱ(13)的结构相同，微波过滤器Ⅰ(10)和微波过滤器Ⅱ(13)的过滤管上分别连接液体进管Ⅰ(9)和液体进管Ⅱ(12)，两管经换向阀(11)连接液体管(7);两个过滤管上侧面均连接排气管(8)，排气管(8)连接至出气管(2)上;两个过滤管下部均接入电解装置(17)，电解装置(17)下部连接消毒器(18)，消毒器(18)底部连接出液管(19)。
2.根据权利要求1所述的家用废水处理装置，其特征在于：所述多孔板(22)安装在距过滤管(16)底部管长1/3处，板上布有很多小孔(24)。
说明书
一种家用废水处理装置
技术领域
本实用新型涉及一种家用废水处理装置，属于环境工程技术领域。
背景技术
家庭废水是家庭使用过的废水，家庭废水是属于水污染的生活污水之一，主要是固体、粪便、油脂、厨余、洗涤物等，从清洗衣物、便溺、烹调、洗水、洗餐厨用具、个人清洁而来，此种污水含有大量的病菌和有机物，最容易影响环境卫生。若尚未经过任何处理的废水直接排放物外，最后排放至河流，经水流作用至海洋，造成河川及海洋严重的水域污染，引起河川发臭、变黑、生物无法存活，甚至形成生态食物链的浩劫。目前家庭废水的处理方式为，经由污水处理厂集中处理达到排放标准后，安全放流至河川或海洋。然而，集中污水处理系统具有占地面积大，处理复杂，处理负荷大、成本高等缺点。
发明内容
本实用新型针对目前家庭废水集中处理存在的问题，本实用新型提供了一种家庭式分散废水处理装置，具有占地小、处理简单，处理最终物安全环保、使用方便的特点。

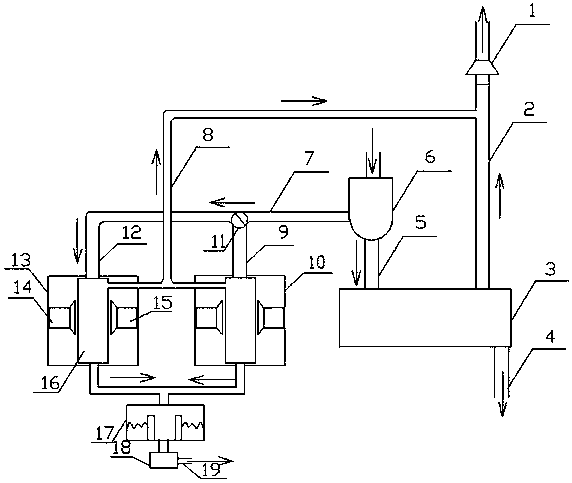

本实用新型技术方案是：一种家用废水处理装置，包括固液分离器6、微波焚烧器3、微波过滤器Ⅰ10、微波过滤器Ⅱ13、电解装置17、消毒器18;
所述固液分离器6上部开有进口，底部一侧开有液体管7，下部开有固体管5;
所述微波焚烧器3上部进口连接固体管5，上部烟气出口连接带有排气扇1的出气管2，下部开有出渣口4，微波焚烧器3四周布有波导层20，底部紧挨出渣口4安有长条传输带21;
所述微波过滤器Ⅱ13中间为过滤管16，过滤管16中部外侧分别安有微波发生器Ⅰ14和微波发生器Ⅱ15，过滤管16内安装有多孔板22，过滤材料23放置在多孔板22上;微波过滤器Ⅰ10和微波过滤器Ⅱ13的结构相同，微波过滤器Ⅰ10和微波过滤器Ⅱ13的过滤管上分别连接液体进管Ⅰ9和液体进管Ⅱ12，两管经换向阀11连接液体管7;两个过滤管上侧面均连接排气管8，排气管8连接至出气管2上;两个过滤管下部均接入电解装置17，电解装置17下部连接消毒器18，消毒器18底部连接出液管19。
所述多孔板22安装在在距过滤管16底部约管长1/3处，板上布有很多小孔24。
本实用新型的工作原理是：
来源于各种家用设备的家庭废水最先进入固液分离器6中，在这里进行固液分离，分离出来的固体进入固体管5中，液体进入液体管7中，固体管5中的固体掉入微波焚烧器3中的缓慢转动的传输带21上，在波导层20发出的微波中加热焚烧，焚烧后的灰渣经出渣口4排出，焚烧后的烟气经出气管2由排气扇1排出;分离出的液体经换向阀11决定去液体进管Ⅱ12还是液体进管Ⅰ9，换向阀11按一定周期交替接通这两个液体进管，若此时换向阀11接通液体进管Ⅱ12，液体进入过滤管16中，穿过过滤材料23，过滤材料将固液分离器未分离出的微小颗粒固体吸附，一段时间后，换向阀11关闭液体进管Ⅱ12，接通液体进管Ⅰ9，液体又在微波过滤器Ⅰ10中过滤，同时，微波过滤器Ⅱ13中开启微波发生器Ⅰ14和微波发生器Ⅱ15，将刚刚吸附在过滤材料23上的微小固体颗粒烧焚烧，焚烧后的气体经排气管8进入出气管2排走，由于本身吸附的固体颗粒就很微小，焚烧后的灰渣更微小，故灰渣可在下一次液体通过时被带走，微波过滤器Ⅱ13和微波过滤器Ⅰ10交替进液过滤和微波焚烧;经微波过滤器出来的液体进入电解装置17进行电解净化，净化后的液体再进入消毒器18中进行消毒处理，最后得到达到环保要求的废水经出液管19排出。
本实用新型的有益效果是：第一，微波加热焚烧固体物质速度快，焚烧更彻底;第二，为了避免液体和固体同时被加热，设计两套微波过滤器进行交替工作，使得过滤更精确;第三，电解装置相当于一个氧化剂能充分氧化液体，同时产生氯进而净化液体，提高了废水净化效率;第四，本装置只需启动5分钟左右的微波加热即可处理一个家庭一天产生的废水，耗能较低，而且此装置的体积约为一台洗衣机的体积，占地面积小。
