申请日2015.12.26
公开(公告)日2016.07.06
IPC分类号E03F1/00
摘要
本实用新型属于废水利用技术领域，尤其涉及一种酿酒废水循环利用装置。本实用新型要解决的技术问题是提供一种清洁生产、节约水资源的酿酒废水循环利用装置。为了解决上述技术问题，本实用新型提供了这样一种酿酒废水循环利用装置，包括洗瓶池、滤芯I、高压洗瓶管、水管I、水泵I、单向阀、水管Ⅱ、冷凝套、蒸馏管、蒸馏瓶、酒瓶、水管Ⅲ、冷却塔、回收池、水管Ⅴ、滤芯Ⅱ、水泵Ⅱ和水管Ⅵ，洗瓶池上设有滤芯I，洗瓶池上方设有高压洗瓶管，洗瓶池右端连接有水管I，水管I右端口连接有水泵I，水泵I右端连接有水管Ⅱ。本实用新型解决了现有酿酒生产废水污染，浪费水资源缺点，本实用新型达到了清洁生产、废水循环利用的效果。

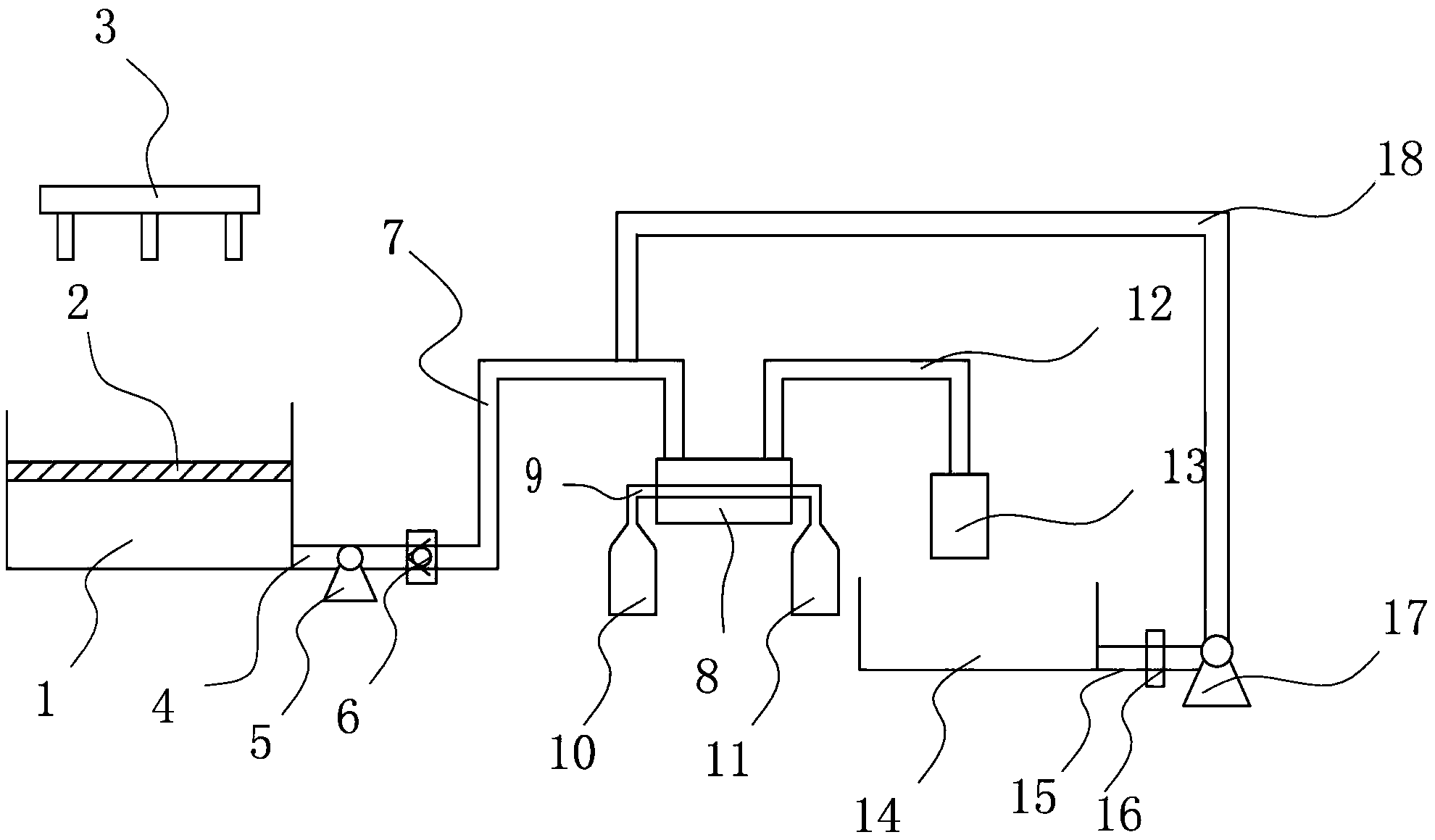

摘要附图
权利要求书
1.一种酿酒废水循环利用装置，其特征在于，包括洗瓶池(1)、滤芯I(2)、高压洗瓶管(3)、水管I(4)、水泵I(5)、单向阀(6)、水管Ⅱ(7)、冷凝套(8)、蒸馏管(9)、蒸馏瓶(10)、酒瓶(11)、水管Ⅲ(12)、冷却塔(13)、回收池(14)、水管Ⅴ(15)、滤芯Ⅱ(16)、水泵Ⅱ(17)和水管Ⅵ(18)，洗瓶池(1)上设有滤芯I(2)，洗瓶池(1)上方设有高压洗瓶管(3)，洗瓶池(1)右端连接有水管I(4)，水管I(4)右端口连接有水泵I(5)，水泵I(5)右端连接有水管Ⅱ(7)，水管Ⅱ(7)上设有单向阀(6)，水管Ⅱ(7)右端口连接有冷凝套(8)，冷凝套(8)右侧连接有水管Ⅲ(12)，水管Ⅲ(12)右端口连接有冷却塔(13)，冷凝套(8)中设有蒸馏管(9)，蒸馏管(9)左端口连接有蒸馏瓶(10)，蒸馏管(9)右端口连接有酒瓶(11)，冷却塔(13)下端设有回收池(14)，回收池(14)右端连接有水管Ⅴ(15)，水管Ⅴ(15)上设有滤芯Ⅱ(16)，水管Ⅴ(15)右端口水泵Ⅱ(17)，水泵Ⅱ(17)上端连接有水管Ⅵ(18)，水管Ⅵ(18)左端口连接在水管Ⅱ(7)上。
2.根据权利要求1所述的一种酿酒废水循环利用装置，其特征在于，所述洗瓶池(1)内部右侧设有水位感应器I(19)，洗瓶池(1)外部右侧设有控制器I(20)，控制器I(20)与水位感应器I(19)和水泵I(5)连接。
3.根据权利要求1所述的一种酿酒废水循环利用装置，其特征在于，所述回收池(14)内部右侧设有水位感应器Ⅱ(21)，回收池(14)外部左侧设有控制器Ⅱ(22)，所述水管Ⅱ(7)上连接有自来水管(23)，自来水管(23)设有电控阀(24)，控制器Ⅱ(22)与水位感应器Ⅱ(21)、水泵Ⅱ(17)和电控阀(24)连接。
说明书
一种酿酒废水循环利用装置
技术领域
本实用新型属于废水利用技术领域，尤其涉及一种酿酒废水循环利用装置。
背景技术
随着工业生产的迅猛发展，工业用水量逐渐提高，加剧了淡水资源的紧缺程度，所以需要推广循环经济的生产方式，要实现清洁文明生产，减少环境污染，要节能降耗，提高综合利用水平，因此亟需研发一种清洁生产、节约水源的酿酒废水循环利用装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服酿酒时废水污染，浪费水资源的缺点，本实用新型要解决的技术问题是提供一种清洁生产、节约水资源的酿酒废水循环利用装置。
实用新型内容
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种酿酒废水循环利用装置，包括洗瓶池、滤芯I、高压洗瓶管、水管I、水泵I、单向阀、水管Ⅱ、冷凝套、蒸馏管、蒸馏瓶、酒瓶、水管Ⅲ、冷却塔、回收池、水管Ⅴ、滤芯Ⅱ、水泵Ⅱ和水管Ⅵ，洗瓶池上设有滤芯I，洗瓶池上方设有高压洗瓶管，洗瓶池右端连接有水管I，水管I右端口连接有水泵I，水泵I右端连接有水管Ⅱ，水管Ⅱ上设有单向阀，水管Ⅱ右端口连接有冷凝套，冷凝套右侧连接有水管Ⅲ，水管Ⅲ右端口连接有冷却塔，冷凝套中设有蒸馏管，蒸馏管左端口连接有蒸馏瓶，蒸馏管右端口连接有酒瓶，冷却塔下端设有回收池，回收池右端连接有水管Ⅴ，水管Ⅴ上设有滤芯Ⅱ，水管Ⅴ右端口水泵Ⅱ，水泵Ⅱ上端连接有水管Ⅵ，水管Ⅵ左端口连接在水管Ⅱ上。
优选地，所述洗瓶池内部右侧设有水位感应器I，洗瓶池外部右侧设有控制器I，控制器I与水位感应器I和水泵I连接。
优选地，所述回收池内部右侧设有水位感应器Ⅱ，回收池外部左侧设有控制器Ⅱ，所述水管Ⅱ上连接有自来水管，自来水管设有电控阀，控制器Ⅱ与水位感应器Ⅱ、水泵Ⅱ和电控阀连接。
工作原理：当酿酒工艺进行到蒸馏过程时，启动水泵I，水泵I将洗瓶池内被滤芯I过滤的水抽出，经过水管I、水管Ⅱ、冷凝套和水管Ⅲ流入冷却塔、通过冷却塔处理过的水，排入回收池内，由于水通过冷凝套，将蒸馏瓶蒸馏汽化的酒在蒸馏管液化变成纯净的酒流入酒瓶内、回收池的水经过滤芯Ⅱ再次过滤，水泵Ⅱ将再次过滤的水通过水管Ⅵ抽回水管Ⅱ中，进行循环利用，水管Ⅱ的单向阀让水管Ⅵ中的不会回流到洗瓶池内。
洗瓶池内部右侧设有水位感应器I，洗瓶池外部右侧设有控制器I，控制器I与水位感应器I和水泵I连接。当水位感应器I感应到洗瓶池内水位低于预设值，控制器控制水泵I停止泵水，保护水泵I不被损坏。
回收池内部右侧设有水位感应器Ⅱ，回收池外部左侧设有控制器Ⅱ，所述水管Ⅱ上连接有自来水管，自来水管设有电控阀，控制器Ⅱ与水位感应器Ⅱ、水泵Ⅱ和电控阀连接。当水位感应器Ⅱ感应到回收池内水位低于预设值，控制器Ⅱ控制水泵Ⅱ停止泵水，保护水泵Ⅱ不被损坏。同时控制器Ⅱ控制电控阀打开，自来水管将提供水源，保证蒸馏生产工序正常进行。
(3)有益效果
本实用新型解决了现有酿酒生产废水污染，浪费水资源缺点，本实用新型达到了清洁生产、废水循环利用的效果。
