申请日2015.12.26
公开(公告)日2016.06.01
IPC分类号C02F3/30
摘要
本实用新型涉及环保机械领域，尤其涉及一种新型污水净化环保结构。净化池内部为污水聚集和净化区域，净化池边壁上可转安装有中部转轴，中部转轴穿过轴承，中部转轴上固定连接圆形的容纳网状结构，容纳网状结构能够被水冲击进而转动，所述容纳网状结构内部包含有净化结构，所述容纳网状结构的一部分伸出净化池外部的边沿区域。污水通过进水口进入净化池，进入的过程中冲击容纳网状结构，使之转动，进一步使得净化污泥和污水充分结构，同时由于容纳网状结构转动，其的一部分伸出净化池外部的边沿区域，因此能局部实现和污水的脱离，给微生物一定的缓冲时间，使得其并非一直和污水接触，进一步使得微生物的存活时间更长，净化污水的效果更好。

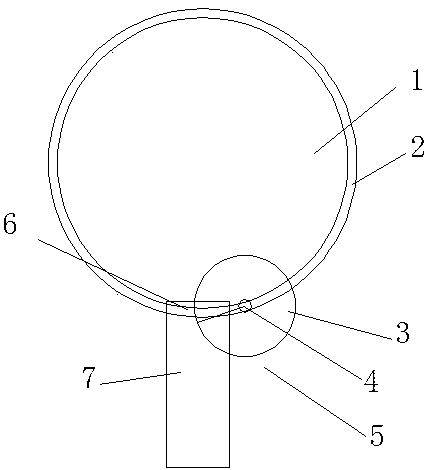

摘要附图
权利要求书
1.一种新型污水净化环保结构，其特征在于，包含净化池，净化池内部为污水聚集和净化区域，净化池边壁上可转安装有中部转轴，中部转轴穿过轴承，中部转轴上固定连接圆形的容纳网状结构，所述容纳网状结构的一部分置于进水口，进水口位于进水管上，进水口出来的水能够冲击容纳网状结构，所述容纳网状结构能够被水冲击进而转动，所述容纳网状结构内部包含有净化结构，所述容纳网状结构的一部分伸出净化池外部的边沿区域。
2.如权利要求1所述的一种新型污水净化环保结构，其特征在于，所述网状结构中部夹持的净化结构为污水净化污泥，所述污水净化污泥被兜在网状结构的下方。
3.如权利要求1所述的一种新型污水净化环保结构，其特征在于，所述中部转轴上方固定连接手轮，手轮转动能带动中部转轴转动。
4.如权利要求1所述的一种新型污水净化环保结构，其特征在于，所述边沿区域也包含围墙，进水管架在围墙上。
5.如权利要求1所述的一种新型污水净化环保结构，其特征在于，所述网状结构上方包含开启结构，该开启结构为开起门，打开开启门后能给网状结构内部加污泥。
6.如权利要求5所述的一种新型污水净化环保结构，其特征在于，所述网状结构包含两个，分别置于进水口的左右。
说明书
一种新型污水净化环保结构
技术领域
本实用新型涉及环保机械领域，尤其涉及一种新型污水净化环保结构。
背景技术
现有技术的缺陷在于：现有的环保结构虽然有用污泥进行净化处理的，但是污泥长时间浸于水中，容易失活，因此就需要更换，污泥中的净化微生物不易存活。
实用新型内容
实用新型的目的：为了提供一种效果更好的一种新型污水净化环保结构，具体目的见具体实施部分的多个实质技术效果。
为了达到如上目的，本实用新型采取如下技术方案：
一种新型污水净化环保结构，其特征在于，包含净化池，净化池内部为污水聚集和净化区域，净化池边壁上可转安装有中部转轴，中部转轴穿过轴承，中部转轴上固定连接圆形的容纳网状结构，所述容纳网状结构的一部分置于进水口，进水口位于进水管上，进水口出来的水能够冲击容纳网状结构，所述容纳网状结构能够被水冲击进而转动，所述容纳网状结构内部包含有净化结构，所述容纳网状结构的一部分伸出净化池外部的边沿区域。
本实用新型进一步技术方案在于，所述网状结构中部夹持的净化结构为污水净化污泥，所述污水净化污泥被兜在网状结构的下方。
本实用新型进一步技术方案在于，所述中部转轴上方固定连接手轮，手轮转动能带动中部转轴转动。
本实用新型进一步技术方案在于，所述边沿区域也包含围墙，进水管架在围墙上。
本实用新型进一步技术方案在于，所述网状结构上方包含开启结构，该开启结构为开起门，打开开启门后能给网状结构内部加污泥。
本实用新型进一步技术方案在于，所述网状结构包含两个，分别置于进水口的左右。
采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：污水通过进水口进入净化池，进入的过程中冲击容纳网状结构，使之转动，进一步使得净化污泥和污水充分结构，同时由于容纳网状结构转动，其的一部分伸出净化池外部的边沿区域，因此能局部实现和污水的脱离，给微生物一定的缓冲时间，使得其并非一直和污水接触，进一步使得微生物的存活时间更长，净化污水的效果更好。
