申请日2016.01.13
公开(公告)日2016.06.22
IPC分类号A01K7/00
摘要
本实用新型公开了一种减少养猪场污水量的装置。它是在猪用饮水器下方建设一个水泥槽，将猪饮水、玩水时滴、漏的水分尽可能全部收集到水泥槽内，水泥槽内的最低处安装可通至舍外的6分PVC管，将同侧猪栏舍接出的所有PVC管用1.2寸的PVC管连接，可直接导入鱼塘喂鱼也可在PVC管的尽头放置一个隔网兜，过滤水中的饲料残渣，滤出的饲料残渣用于喂鱼或喂鸡等，过滤后的水质可达到国家畜禽养殖业污染物排放标准，可随雨水沟排走或排入小池内储存回用冲洗栏舍。本实用新型采用简单、经济的方式从源头减少了养殖场的污水量，大大节省了环保设施投资，解决了小型养殖场环保问题，同时改善周边环境，实现小型养猪场的可持续发展。
权利要求书
1.一种减少养猪场污水量的装置，所述养猪场包括多个猪舍，每个猪舍至少包括一个或多个猪用饮水器，其特征在于：所述每一个或多个饮水器下方设置安装有水槽，所述水槽内槽为楔形结构，所述楔形结构最低点设置有出水口，所述出水口通过PVC管道一接出到所述猪舍之外;多个猪栏舍的多个PVC管道一通过PVC管道二连接，所述PVC管道二出口处设置安装隔网兜。
2.根据权利要求1所述的减少养猪场污水量的装置，其特征在于：所述PVC管道一选用0.6寸的DN20管，所述PVC管道二选用1.2寸的DN32管。
3.根据权利要求1所述的减少养猪场污水量的装置，其特征在于：所述隔网兜采用细渔网、尼龙网、去衬的饲料袋或多层防晒网制成，所述网孔为0.38-0.55mm。
4.根据权利要求1所述的减少养猪场污水量的装置，其特征在于：所述水槽为水泥槽。
说明书
一种减少养猪场污水量的装置
技术领域
本实用新型属于养猪技术领域，涉及一种减少猪场污水量的装置。
背景技术
随着国家对环保监管程度的日益加强，如新环保法的实施、国家减排项目的开展等，畜禽养殖业面临的环保压力也与日俱增，小型养猪场也被纳入了环保整治范围。但是，因资金、场地等因素的限制，小型养猪场最难解决的环保问题就是污水，那么，究竟如何有效开展小型养殖场的环保治理?首要遵循的原则就是源头减量，即在“产污”环节进行减量，例如目前推行的雨污分流、粪尿分离等，可大大降低养猪污水中的有机物;而每头猪的日产粪量、产尿量是固定的，无法减量，只能从养殖设施、养殖模式中着手。众所周知，养猪污水中包括猪尿和饮水器浪费的水分，其中饮水器浪费水量约占污水量的40-60%以上，该浪费水只含有部分饲料残渣，故只需简单处理即可达到国家畜禽养殖业污染物排放标准(GB18596—2001)，也就是说如果将该浪费水量导出的话，将大大减少猪场污水量，减少养殖场的环保设施投资，从而更利于解决小型养殖场的环保问题，同时改善猪场周围环境，实现养猪场的可持续发展。
目前国内外猪用饮水器设备主要有鸭嘴式、碗式、杯式、乳头式、滚珠式饮水器等，这些猪用饮水设备均存在不同程度浪费水的现象：如目前最普遍使用的鸭嘴式饮水器，猪饮水时无法避免从口角滴漏水，加之多数猪只喜好从侧面啃咬玩弄饮水器，浪费水比例为50%以上，造成水源严重浪费的同时也大大增加了养猪场的污水量，加之该饮水器易于喷水，导致猪舍地面潮湿，影响猪只健康;而碗式、杯式等饮水设备虽然有盛水装置，但由于其饮水器均为悬立式安装，因盛水装置设计问题常造成大量水外漏，同样也存在浪费水的问题。而乳头式和滚珠饮水器，相对比鸭嘴饮水器可一定程度节水，值得指出的是滚珠饮水器不喷水，可作为一种源头节水的猪用饮水器。很多同行都意识到饮水器浪费水的问题，也在积极尝试、完善相应的节水措施，如公开号为CN202077472U的中国实用新型专利，公开了一种在鸭嘴饮水器内部放置一个微型内部浮阀与鸭嘴饮水器一起双重控制水的流出，并在鸭嘴饮水器下方安装一个集水容器，保证所有的水都被猪饮用，从而达到节水的效果。又如公开号CN102265790A的中国发明专利申请，公开了一种由导水管、饮水盆和触碰式饮水器组成的猪用节水饮水装置和猪用节水自动饮水方法。公开号CN102726313A的中国发明专利申请，公开了一种克服现有猪用饮水器不能回收滴漏水和易被猪只从侧面啃咬玩弄造成水源浪费的一种猪用饮水装置。以上这些专利都是源头减少猪用饮水器的浪费水量，而本实用新型是改变思维方式，不是想法设法从饮水器处节水而是将饮水器的浪费水导出舍外，最早的猪用饮水装置实际上就是一个水槽，但因猪饮水时极易污染饮用水，加之，水槽内长时间存水，水质易腐败，不利于猪只健康。
实用新型内容
有鉴于此，为了解决猪舍环保问题，本实用新型提供一种减少猪场污水量的装置，本装置通过在饮水器下方建设水槽，以收集饮水器浪费的水量导出至舍外，不与尿、粪混合，从而从源头大大减少养猪场的污水量。

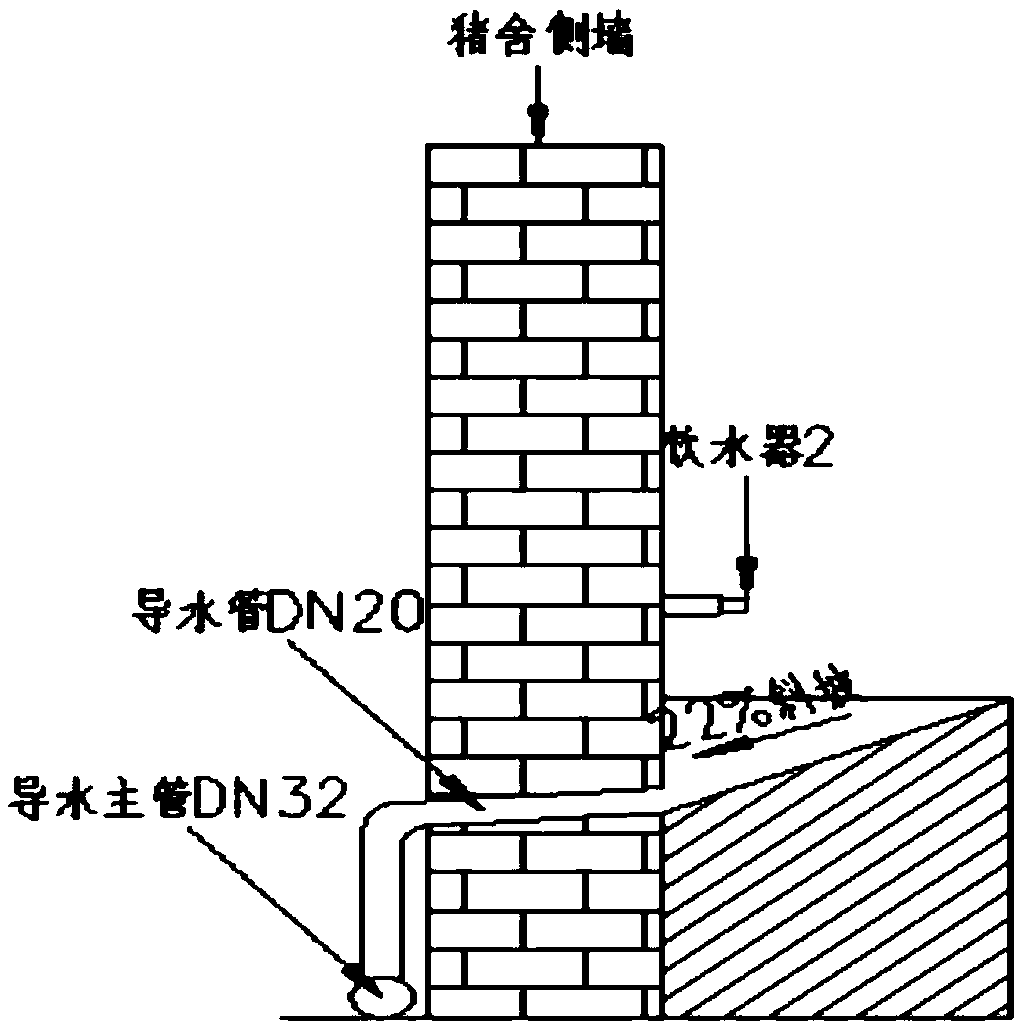

本实用新型的一种减少养猪场污水量的装置，所述养猪场包括多个猪栏舍，每个猪栏舍至少包括一个或多个猪用饮水器，所述每一个或多个饮水器下方设置安装有水槽，所述水槽内槽为楔形结构，所述楔形结构最低点设置有出水口，所述出水口通过PVC管道一接出到所述猪舍之外;同侧的多个猪栏舍的多个PVC管道一通过PVC管道二连接，所述PVC管道二出口处设置安装隔网兜。
进一步地，所述PVC管道一选用0.6寸的DN20管，所述PVC管道二选用1.2寸的DN32管。
进一步地，所述隔网兜采用细渔网、尼龙网、去衬的饲料袋或多层防晒网等制成，所述网孔为0.38-0.55mm。
进一步地，所述水槽为水泥槽。
本实用新型的一种减少养猪场污水量的装置具有以下有益效果：
本实用新型通过在饮水器下方建设水槽，以收集饮水器浪费的水量导出至舍外，不与尿、粪混合，从而从源头大大减少养猪场的污水量。另外通过隔网兜过滤水中的饲料残渣，滤出的饲料残渣用于喂鱼或喂鸡等，该过滤后的水质可达到国家畜禽养殖业污染物排放标准，可随雨水沟排走或排入小池内储存回用冲洗栏舍。本实用新型采用简单、经济的方式从源头减少了养殖场的污水量，大大节省了环保设施投资，解决了小型养殖场环保问题，同时改善周边环境，实现小型养猪场的可持续发展。
