申请日2015.12.27
公开(公告)日2016.07.06
IPC分类号G06F1/18
摘要
本实用新型公开了一种计算机主板防水处理装置，包括底板，底板上设有支撑板，支撑板的端部设有底板，底板上设有支撑柱，支撑柱的端部设有喷液器，支撑柱的端部设有载物板，喷液器设置在载物板上;喷液器上设有支撑管道，支撑管道的端部设有顶板，顶板的前部设有上锁杆，上锁杆的下端设有上夹架，底板设有下锁杆，下锁杆的上端设有下夹架，下夹架与上夹架对应;喷液器设有喷液管道，喷液管道设有控制泵，喷液管道的端部设有喷液壳，喷液壳的内部为空腔结构，喷液壳的对外朝向面设有若干喷液孔;上夹架与下夹架设置在喷液壳的上侧与下侧。本实用新型通过喷液孔可以使防水胶液喷射到计算机主板上，从而方便对计算机主板进行防水处理。

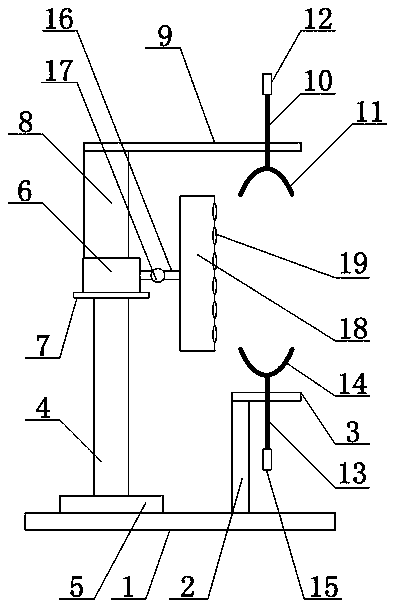

摘要附图
权利要求书
1.一种计算机主板防水处理装置，包括底板，其特征在于：底板上设有支撑板，支撑板呈竖直布置，支撑板的端部设有底板，底板呈水平布置;底板上设有支撑柱，支撑柱呈竖直布置，支撑柱的端部设有喷液器，支撑柱的端部设有载物板，喷液器设置在载物板上;喷液器上设有支撑管道，支撑管道呈竖直布置，支撑管道的端部设有顶板，顶板呈水平布置，顶板的前部设有上锁杆，上锁杆呈竖直布置，上锁杆与顶板通过螺纹连接，上锁杆的下端设有上夹架，上锁杆的上端为自由端;底板设有下锁杆，下锁杆呈竖直布置，下锁杆与底板通过螺纹连接，下锁杆的上端设有下夹架，下夹架与上夹架对应;下锁杆的下端为自由端;喷液器设有喷液管道，喷液管道呈水平布置，喷液管道设有控制泵，喷液管道的端部设有喷液壳，喷液壳的内部为空腔结构，喷液壳的对外朝向面设有若干喷液孔;上夹架与下夹架设置在喷液壳的上侧与下侧。
2.根据权利要求1所述的计算机主板防水处理装置，其特征在于：底板上设有固定座，固定座套装在支撑柱的根部外周面。
3.根据权利要求1所述的计算机主板防水处理装置，其特征在于：支撑管道的内部为中空结构。
4.根据权利要求1所述的计算机主板防水处理装置，其特征在于：上锁杆的上端设有上旋帽，上旋帽的外表面设有防滑纹。
5.根据权利要求1所述的计算机主板防水处理装置，其特征在于：下锁杆的下端设有下旋帽，下旋帽的外表面设有防滑纹。
说明书
一种计算机主板防水处理装置
技术领域
本实用新型涉及一种防水处理装置，特别涉及一种计算机主板防水处理装置。
背景技术
电脑机箱主板又叫主机板、系统板或母板;它分为商用主板和工业主板两种。它安装在机箱内，是微机最基本的也是最重要的部件之一。主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。主板采用了开放式结构。主板上大都有6-15个扩展插槽，供PC机外围设备的控制卡插接。通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。总之，主板在整个微机系统中扮演着举足轻重的角色。可以说，主板的类型和档次决定着整个微机系统的类型和档次。主板的性能影响着整个微机系统的性能。现有的电脑机箱主板不方便进行防水处理。
实用新型内容
本实用新型的主要目的在于提供一种可以将待处理的计算机主板安装在上夹架与下夹架之间，上锁杆可以对上夹架进行调节，下锁杆可以对下夹架进行调节，从而方便对计算机主板进行牢固锁接;喷液器内储存有防水胶液，喷液器可以通过喷液管道对喷液壳进行输送，通过喷液孔可以使防水胶液喷射到计算机主板上，从而方便对计算机主板进行防水处理的计算机主板防水处理装置。
为实现上述目的，本实用新型采取的技术方案为：一种计算机主板防水处理装置，包括底板，底板上设有支撑板，支撑板呈竖直布置，支撑板的端部设有底板，底板呈水平布置;底板上设有支撑柱，支撑柱呈竖直布置，支撑柱的端部设有喷液器，支撑柱的端部设有载物板，喷液器设置在载物板上;喷液器上设有支撑管道，支撑管道呈竖直布置，支撑管道的端部设有顶板，顶板呈水平布置，顶板的前部设有上锁杆，上锁杆呈竖直布置，上锁杆与顶板通过螺纹连接，上锁杆的下端设有上夹架，上锁杆的上端为自由端;底板设有下锁杆，下锁杆呈竖直布置，下锁杆与底板通过螺纹连接，下锁杆的上端设有下夹架，下夹架与上夹架对应;下锁杆的下端为自由端;喷液器设有喷液管道，喷液管道呈水平布置，喷液管道设有控制泵，喷液管道的端部设有喷液壳，喷液壳的内部为空腔结构，喷液壳的对外朝向面设有若干喷液孔;上夹架与下夹架设置在喷液壳的上侧与下侧。
进一步的，所述底板上设有固定座，固定座套装在支撑柱的根部外周面。
进一步的，所述支撑管道的内部为中空结构。
进一步的，所述上锁杆的上端设有上旋帽，上旋帽的外表面设有防滑纹。
进一步的，所述下锁杆的下端设有下旋帽，下旋帽的外表面设有防滑纹。
与现有技术相比，本实用新型具有如下有益效果：可以将待处理的计算机主板安装在上夹架与下夹架之间，上锁杆可以对上夹架进行调节，下锁杆可以对下夹架进行调节，从而方便对计算机主板进行牢固锁接;喷液器内储存有防水胶液，喷液器可以通过喷液管道对喷液壳进行输送，通过喷液孔可以使防水胶液喷射到计算机主板上，从而方便对计算机主板进行防水处理。
