申请日2015.12.27
公开(公告)日2016.08.10
IPC分类号C02F9/10
摘要
本实用新型公开了一种炼油化工污水除臭装置包括：进水管、除臭壳体，除臭壳体内设有一沉淀池，沉淀池的上方设有一储药管，储药管上设有一进药管，进药管贯穿除臭壳体，沉淀池的中部设有一支撑杆，支撑杆上套设有若干搅拌片，搅拌片与支撑杆相铰接;除臭壳体内还设有一全封闭的污臭蒸发池，污臭蒸发池的底侧设有一加热器，污臭蒸发池与沉淀池由一导水管连通，污臭蒸发池的上部贯穿设有一导气管，导气管贯穿除臭外壳，导气管的顶部设有一除臭盒，污臭蒸发池连接有一出水管。从而使污水内的臭味消除，避免臭味随着污水一同排出。

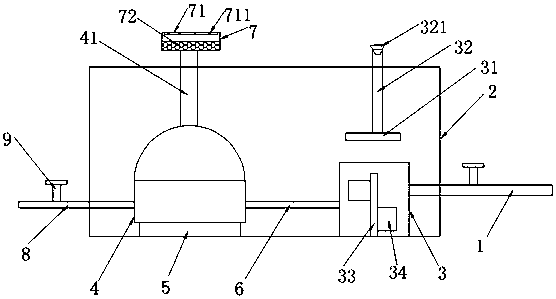

摘要附图
权利要求书
1.一种炼油化工污水除臭装置，其特征在于，包括：进水管、除臭壳体，除臭壳体内设有一沉淀池，所述沉淀池的上方设有一储药管，所述储药管上设有一进药管，所述进药管贯穿所述除臭壳体，所述沉淀池的中部设有一支撑杆，所述支撑杆上套设有若干搅拌片，所述搅拌片与支撑杆相铰接;
所述除臭壳体内还设有一全封闭的污臭蒸发池，所述污臭蒸发池的底侧设有一加热器，所述污臭蒸发池与所述沉淀池由一导水管连通，所述污臭蒸发池的上部贯穿设有一导气管，所述导气管贯穿所述除臭外壳，所述导气管的顶部设有一除臭盒，所述污臭蒸发池连接有一出水管。
2.根据权利要求1所述的炼油化工污水除臭装置，其特征在于：所述除臭盒呈空心的四方体结构，除所述臭盒内放置有若干活性炭，所述除臭盒的上端安装有一端盖，所述端盖上设有若干通气孔。
3.根据权利要求2所述的炼油化工污水除臭装置，其特征在于：所述沉淀池的底部设有一排污口，所述排污口上设有一密封盖。
4.根据权利要求3所述的炼油化工污水除臭装置，其特征在于：所述进水管和所述出水管上分别设有一控制阀。
5.根据权利要求4所述的炼油化工污水除臭装置，其特征在于：所述进药管的上端设有一密封塞。
说明书
一种炼油化工污水除臭装置
技术领域
本实用新型属于污水除臭领域，涉及一种炼油化工污水除臭装置。
背景技术
炼油化工厂在生产过程中会产生大量的污水，产生的污水都需要进行处理才能排出，以避免污染，然是经过处理的污水还会存在一定的臭味，而这些臭气如果不进行处理随着污水排出就会散发出来，会影响周边人们的生活。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种炼油化工污水除臭装置，将炼油化工污水进行除臭处理，从而避免臭味随污水一同排出而散发到空气中。
本实用新型公开了一种炼油化工污水除臭装置包括：进水管、除臭壳体，除臭壳体内设有一沉淀池，沉淀池的上方设有一储药管，储药管上设有一进药管，进药管贯穿除臭壳体，沉淀池的中部设有一支撑杆，支撑杆上套设有若干搅拌片，搅拌片与支撑杆相铰接;除臭壳体内还设有一全封闭的污臭蒸发池，污臭蒸发池的底侧设有一加热器，污臭蒸发池与沉淀池由一导水管连通，污臭蒸发池的上部贯穿设有一导气管，导气管贯穿除臭外壳，导气管的顶部设有一除臭盒，污臭蒸发池连接有一出水管。
本实用新型的炼油化工污水除臭装置，其中，除臭盒呈空心的四方体结构，除臭盒内放置有若干活性炭，除臭盒的上端安装有一端盖，端盖上设有若干通气孔。
本实用新型的炼油化工污水除臭装置，其中，沉淀池的底部设有一排污口，排污口上设有一密封盖。
本实用新型的炼油化工污水除臭装置，其中，进水管和出水管上分别设有一控制阀。
本实用新型的炼油化工污水除臭装置，进药管的上端设有一密封塞。
本实用新型有益效果：污水由进水管进入沉淀池内，储药管内的药物进入沉淀池内与污水混合，并且，由于污水的流动力带动搅拌片转动，从而使药物快速的与污水混合，从而增加污水内杂质的杂质快速沉淀，使污水内的臭味同杂质一同沉淀，随后，沉淀后的污水由导水管流入污臭蒸发池内，通过加热器的作用，能使污水蒸发，从而使臭味随着蒸发的污水一同由导气管进入除臭盒内，最后，污水再由出水管排出，从而使污水内的臭味消除，避免臭味随着污水一同排出。
