申请日2016.01.13
公开(公告)日2016.06.22
IPC分类号C02F9/10; C01B35/10; C01D5/14; C02F103/34
摘要
本实用新型公开一种硼酸锌生产废水的资源化处理系统，包括酸碱调节池、MVR蒸发器、结晶器、反应釜和干燥器;酸碱调节池的进口与废水进口连接，出口与MVR蒸发器的进口连接;MVR蒸发器的浓缩液出口与第一缓冲罐的进口连接，MVR蒸发器的冷凝水出口与第二缓冲罐连接，第二缓冲罐的出口与废水排放口连接，第一缓冲罐的出口与结晶器的进口连接;结晶器的出口与反应釜连接，反应釜的第一出口与MVR蒸发器的进口连接，第二出口与干燥器连接。本实用新型的废水的资源化处理系统不仅可达到达标排放废水的目的，还可以高效回收废水中的硼酸锌、硫酸钠等有价值资源，并且处理后的废水也可作为工艺水回用，具有良好的经济效益。
权利要求书
1.一种硼酸锌生产废水的资源化处理系统，其特征在于，包括酸碱调节池、MVR蒸发器、结晶器、反应釜和干燥器;
所述酸碱调节池的进口与废水进口连接，出口与所述MVR蒸发器的进口连接;所述MVR蒸发器的浓缩液出口通过离心机与第一缓冲罐的进口连接，所述MVR蒸发器的冷凝水出口与第二缓冲罐连接，所述第二缓冲罐的出口与废水排放口连接，所述第一缓冲罐的出口与所述结晶器的进口连接;所述结晶器的出口通过离心机与所述反应釜连接，所述反应釜为加碱反应釜，所述反应釜的第一出口与所述MVR蒸发器的进口连接，第二出口与所述干燥器连接，所述干燥器蒸干废水，固废出口排出固体废料。
2.根据权利要求1所述的硼酸锌生产废水的资源化处理系统，其特征在于，所述MVR蒸发器内还设置有预热器，所述预热器的进口与所述MVR蒸发器的冷凝水出口连接，预热器的出口与所述第二缓冲罐的进口连接。
3.根据权利要求1所述的硼酸锌生产废水的资源化处理系统，其特征在于，所述废水进口与所述酸碱调节池的进口之间还设置有过滤格栅，所述过滤格栅由若干栅条间的空隙宽度不一至的格栅组合形成。
4.根据权利要求1所述的硼酸锌生产废水的资源化处理系统，其特征在于，所述干燥器为固碱干燥器。
5.根据权利要求1所述的硼酸锌生产废水的资源化处理系统，其特征在于，所述酸碱调节池内设置有曝气装置，搅拌装置和pH值调节装置。
说明书
一种硼酸锌生产废水的资源化处理系统
技术领域
本实用新型属于废水治理和环保技术领域，具体涉及一种硼酸锌生产废水的资源化处理系统。
背景技术
我国作为一个发展中国家，不仅水资源短缺现象日益严峻，而且水污染状况十分严重，尤其是工业废水污染，工业废水的排放量大，污染物种类多、污染范围广，如直接排放，不仅当地环境带来极大的危害，还造成水资源的浪费。其中，若干行业的废水含有有回收价值的组分，这类废水直接排放不仅导致环境问题，还造成资源的浪费，所以针对这类废水治理时，不仅需要使废水达标排放，还需进行废水中资源的回收。
发明内容
发明目的：本实用新型目的在于针对现有技术的不足，提供一种硼酸锌生产废水的资源化处理系统，确保废水排放达标，减少固废产量，同时回收废水中有价值的资源。
技术方案：本实用新型所述硼酸锌生产废水的资源化处理系统，包括酸碱调节池、MVR蒸发器、结晶器、反应釜和干燥器;
所述酸碱调节池的进口与废水进口连接，出口与所述MVR蒸发器的进口连接;所述MVR蒸发器的浓缩液出口通过离心机与第一缓冲罐的进口连接，所述MVR蒸发器的冷凝水出口与第二缓冲罐连接，所述第二缓冲罐的出口与废水排放口连接，所述第一缓冲罐的出口与所述结晶器的进口连接;所述结晶器的出口通过离心机与所述反应釜连接，所述反应釜为加碱反应釜，所述反应釜的第一出口与所述MVR蒸发器的进口连接，第二出口与所述干燥器连接，所述干燥器蒸干废水，固废出口排出固体废料。
本实用新型进一步优选地技术方案为，所述MVR蒸发器内还设置有预热器，所述预热器的进口与所述MVR蒸发器的冷凝水出口连接，预热器的出口与所述第二缓冲罐的进口连接。
优选地，所述废水进口与所述酸碱调节池的进口之间还设置有过滤格栅，所述过滤格栅由若干栅条间的空隙宽度不一至的格栅组合形成。
优选地，所述干燥器为固碱干燥器。
优选地，所述酸碱调节池内设置有曝气装置，搅拌装置和pH值调节装置。

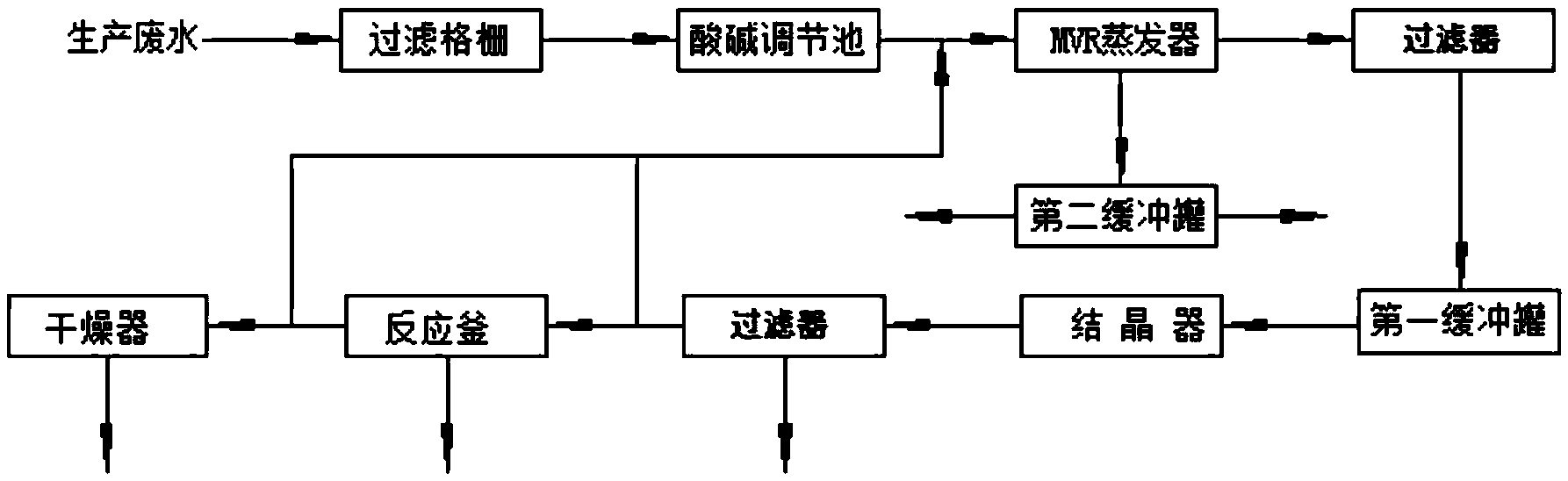

本实用新型的资源化处理系统具体工作过程是：
待处理的废水经格栅截留大的悬浮物后进入调节池，池中辅以空气搅拌，起到均和水质的作用;
调节池出水进入预热器加热，加热后的废水进入MVR蒸发器的管程被再次加热，废水在MVR蒸发器经加热后产生的蒸汽进入压缩机，经压缩后进入蒸发器壳程，将管程中的废水浓缩至所需浓度，同时，废水蒸发产生的二次蒸汽冷凝成水，高温冷凝水通过预热器后进入第二缓冲罐，管程中的浓缩液进入离心机，分离出盐分，离心母液进入第一缓冲罐;
第二缓冲罐中的出水部分可作为工艺水回用，部分进入排水池达标排放;
第一缓冲罐出水进入结晶器，利用有价值组分溶解度随温度降低而降低从而析出的性质，将母液降温，使母液中有价值组分经过离心机分离出来，离心母液进入反应釜;
离心母液进入加碱反应釜，利用锌离子在碱性条件下形成沉淀的性质，回收其中的锌离子，经离心机分离出氢氧化锌，离心母液大部分返回蒸发器循环蒸发以减少固废量并增加蒸发量，小部分进入干燥器;
将进入干燥器的母液蒸干以减少系统中氯离子的富集，产生的少量固体由固废出口排出。
有益效果：本实用新型的废水资源化处理系统不仅可达到达标排放废水的目的，解决水污染问题，还可以高效回收废水中的硼酸、硫酸钠等有价值资源，并且处理后的废水也可作为工艺水回用，实现废水资源化利用，具有良好的经济效益;同时本实用新型中由于大量回收了硼酸、盐分等固体物质，大幅度减少固废排放。
