申请日2015.12.27
公开(公告)日2016.08.17
IPC分类号F04D7/00; F04D29/00
摘要
本实用新型提供一种高效排污的潜水式污水泵，包括污水泵，所述污水泵的泵轴输出端固定设有搅拌装置，所述搅拌装置包括连接杆和安装在连接杆上的上、下两层搅拌轴，所述下层搅拌轴与上层搅拌轴的长度比为1.5～2∶1，每层搅拌轴沿圆周方向等间隔设有三根;所述搅拌轴上设有两层搅拌桨，所述搅拌桨与垂直面之间夹角为30-45°;所述搅拌桨包括外层搅拌桨和内层搅拌桨，所述外层搅拌桨上设有若干通孔，所述内层搅拌桨具有切割端;本实用新型能够有效地将污水和污物搅拌均匀，同时能将大块污物破碎，防止污水泵堵塞，提高了污水泵的使用寿命。

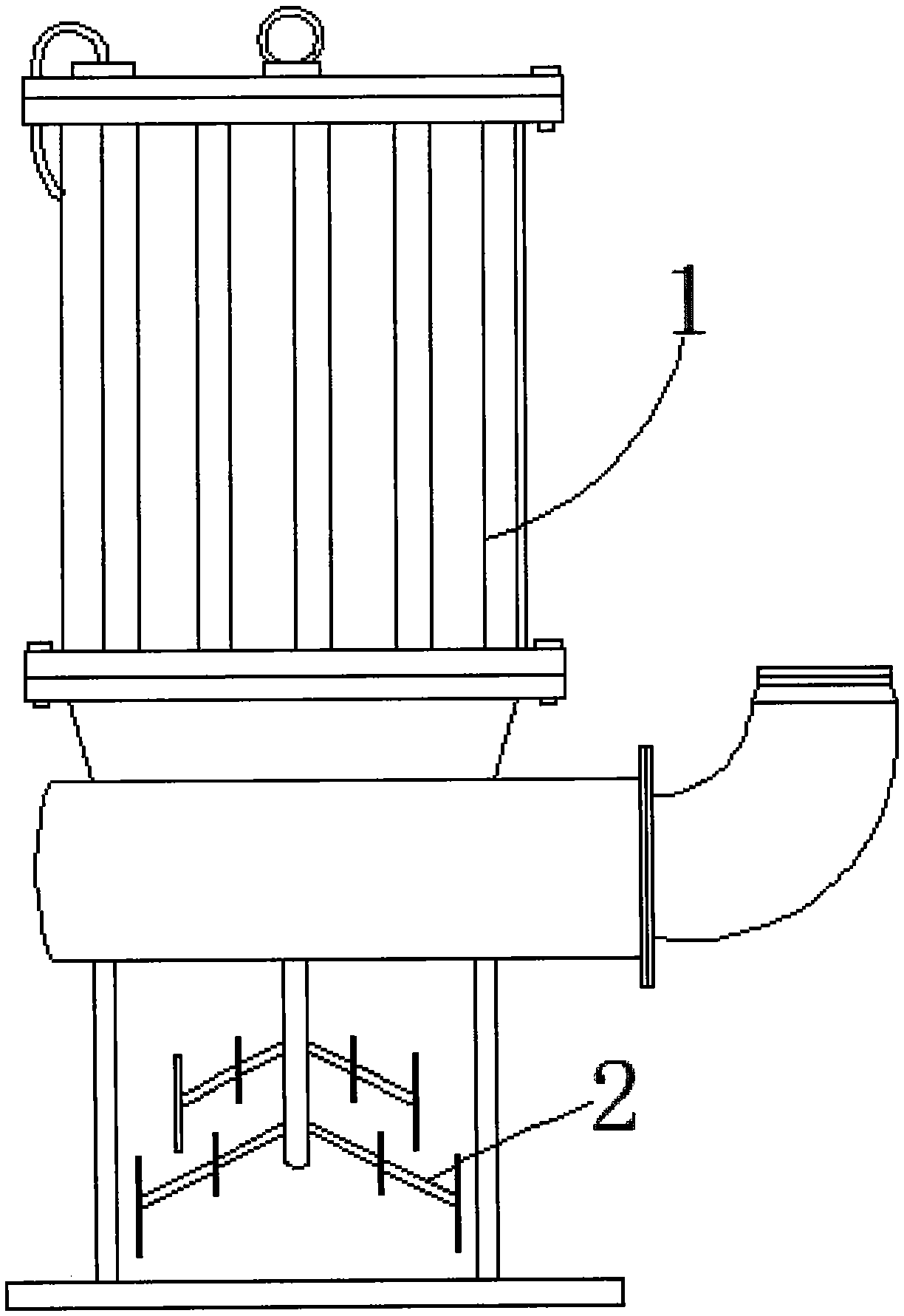

摘要附图
权利要求书
1.一种高效排污的潜水式污水泵，包括污水泵，所述污水泵的泵轴输出端固定设有搅拌装置，其特征在于：所述搅拌装置包括连接杆和安装在连接杆上的上、下两层搅拌轴，所述下层搅拌轴与上层搅拌轴的长度比为1.5～2∶1，每层搅拌轴沿圆周方向等间隔设有三根;所述搅拌轴上设有两层搅拌桨，所述搅拌桨与垂直面之间夹角为30-45°;所述搅拌桨包括外层搅拌桨和内层搅拌桨，所述外层搅拌桨上设有若干通孔，所述内层搅拌桨具有切割端。
2.如权利要求1所述的高效排污的潜水式污水泵，其特征在于：所述搅拌桨角度可调节。
3.如权利要求1所述的高效排污的潜水式污水泵，其特征在于：所述外层搅拌桨尺寸大于内层搅拌桨尺寸。
4.如权利要求1至3其中一项所述的高效排污的潜水式污水泵，其特征在于：所述内层搅拌桨与外层搅拌桨之间的间距可调节。
5.如权利要求1所述的高效排污的潜水式污水泵，其特征在于：所述连接杆上端设有螺纹安装孔，用于与泵轴输出端连接。
6.如权利要求1所述的高效排污的潜水式污水泵，其特征在于：所述通孔至少设有6个。
7.如权利要求1所述的高效排污的潜水式污水泵，其特征在于：所述搅拌装置为耐腐蚀材质。
8.如权利要求1所述的高效排污的潜水式污水泵，其特征在于：所述内层搅拌桨的切割端为金属材质，切割端上覆有防腐涂层。
说明书
一种高效排污的潜水式污水泵
技术领域
本实用新型涉及机械装置技术领域，具体涉及一种高效排污的潜水式污水泵。
背景技术
目前的排污方式一般为污水池加潜水式污水泵，潜水式污水泵为泵与电机一体式结构，具有结构紧凑、占地面积小、安装维修方便、连续运转时间长、排污效果好等优点，在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用。
由于污水中夹带的污物，容易导致污水泵堵塞;此外，污物常常沉积在污水池底，需要定期清理污水池，为防止污水泵堵塞、减少污水池清理的工作量，需要提供一种带搅匀功能的潜水排污泵，能够将污水和污物搅拌均匀一起排出去。
实用新型内容
(一)解决的技术问题
针对现有技术存在的不足，本实用新型的目的在于提供一种高效排污的潜水式污水泵，能够有效地将污水和污物搅拌均匀，同时能将大块污物破碎，防止污水泵堵塞，提高了污水泵的使用寿命。
(二)技术方案
为实现以上目的，本实用新型提供了如下技术方案：
一种高效排污的潜水式污水泵，包括污水泵，所述污水泵的泵轴输出端固定设有搅拌装置，所述搅拌装置包括连接杆和安装在连接杆上的上、下两层搅拌轴，所述下层搅拌轴与上层搅拌轴的长度比为1.5～2∶1，每层搅拌轴沿圆周方向等间隔设有三根;所述搅拌轴上设有两层搅拌桨，所述搅拌桨与垂直面之间夹角为30-45°;所述搅拌桨包括外层搅拌桨和内层搅拌桨，所述外层搅拌桨上设有若干通孔，所述内层搅拌桨具有切割端。
优选的，所述搅拌桨角度可调节。
优选的，所述外层搅拌桨尺寸大于内层搅拌桨尺寸。
优选的，所述内层搅拌桨与外层搅拌桨之间的间距可调节。
优选的，所述连接杆上端设有螺纹安装孔，用于与泵轴输出端连接。
优选的，所述通孔至少设有6个。
优选的，所述搅拌装置为耐腐蚀材质。
优选的，所述搅拌装置为聚四氟乙烯材质。
优选的，所述内层搅拌桨的切割端为金属材质，切割端上覆有防腐涂层。
(三)有益效果
本实用新型相对于现有技术，具有以下有益效果：
1、污水池内的污水和污物在外层搅拌桨的连续旋转运动作用下迅速混合均匀，内层搅拌桨一方面大大提高了搅拌效果，另一方面由于其具有切割端，能在搅拌的同时对较大的污物起到破碎的作用，防止其导致污水泵堵塞;此外，通过在外层搅拌桨上设置若干通孔，减小搅拌阻力，降低了污水泵的负荷;
2、下层搅拌轴长度大于上层搅拌轴长度，这种结构能在搅拌过程中形成不同的涡流，缩短污水和污物的搅匀时间;
3、搅拌桨采用聚四氟乙烯材质，具有抗酸抗碱、抗各种有机溶剂的特点，并且具有固体材料中最小的表面张力而不粘附任何物质的特性，极大程度地延长了搅拌桨的使用寿命。
