申请日2016.01.13
公开(公告)日2016.06.29
IPC分类号C02F1/04; C02F9/10; C01F11/46
摘要
本实用新型公开了一种脱硫废水零排放的处理装置，包括I效蒸发室、I效加热室、II效蒸发室、II效加热室、冷凝器、盐浆泵、结晶器、增稠器和离心机。本处理装置与处理流程能很好适应原水水量及水质负荷变化的冲击，系统稳定、安全可靠、故障率低;检修维护简单容易;运行管理方便，避免对运行管理人员素质要求过高;热能利用效率高;能耗药耗低，运行和维护成本低;废气达标排放，无二次污染;噪音达到环保标准;设备和系统管路结垢率低;运行具有较大的灵活性、自动性;产出的蒸馏水水质好，能回收并作为锅炉补给水;布置紧凑占地面积少，节约土地资源。
权利要求书

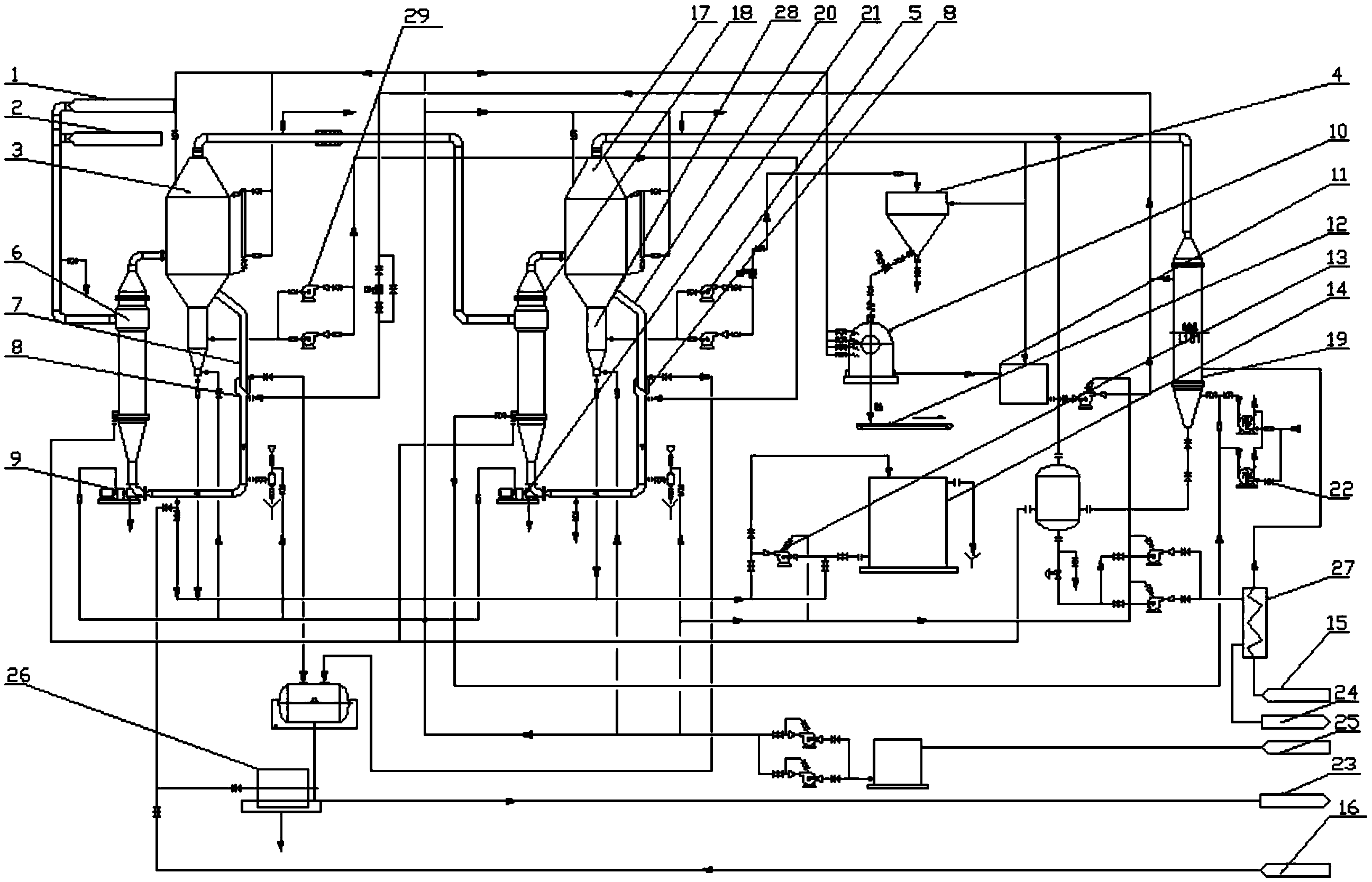

1.一种脱硫废水零排放的处理装置，其特征在于：包括I效蒸发室(3)、I效加热室(6)、I效盐浆泵(29)、II效蒸发室(17)、II效加热室(18)、冷凝器(19)、增稠器(4)、II效盐浆泵(5)和结晶器(28)，所述I效加热室(6)接收蒸汽源，其上端通过管路连接I效蒸发室(3)，其下端与I效蒸发室(3)连通有I效循环管(7)，形成闭合回路，I效循环管(7)的靠中间位置设有悬浮物分离器(8)，I效循环管(7)上在I效加热室(6)的下端处设有I效循环泵(9)，I效蒸发室(3)连接II效加热室(18)，为II效加热室(18)提供蒸汽，I效蒸发室(3)通过I效盐浆泵(29)将物料水泵入II效蒸发室(17);
所述II效加热室(18)的上端通过管路连接II效蒸发室(17)，II效加热室(18)的下端与II效蒸发室(17)连通有II效循环管(20)，形成闭合回路，II效循环管(20)的靠中间位置设有悬浮物分离器(8)，II效循环管(20)上在II效加热室(18)的下端处设有II效循环泵(21)，结晶器(28)设于II效蒸发室(17)的下部，结晶器(28)和增稠器(4)之间通过II效盐浆泵(5)连接，冷凝器(19)的下端通过水环真空泵(22)连接于II效加热室(18)，冷凝器(19)的上端通过II效盐浆泵(5)连接于I效循环管(7)的悬浮物分离器(8)。
2.根据权利要求1所述脱硫废水零排放的处理装置，其特征在于：所述增稠器(4)连接离心机(10)。
3.根据权利要求2所述的脱硫废水零排放的处理装置，其特征在于：所述离心机(10)连接离心母液桶(11)，离心机(10)旁设有传送带(12)，传送带(12)的一端设有干燥器。
4.根据权利要求1所述的脱硫废水零排放的处理装置，其特征在于：还包括事故桶(14)，所述事故桶(14)通过事故泵(13)连接于I效蒸发室(3)和II效蒸发室(17)。
5.根据权利要求1～4任一项所述的脱硫废水零排放的处理装置，其特征在于：所述蒸汽源包括备用蒸汽(1)和烟道蒸汽发生器(2)。
说明书
一种脱硫废水零排放的处理装置
技术领域
本实用新型属于废水处理装置领域，尤其是涉及一种脱硫废水零排放的处理装置。
背景技术
脱硫废水含有大量的各种离子，其中钙离子和硫酸根是引起水垢形成的组分，是以饱和的和过饱和状态存在于脱硫废水中。同时脱硫废水中含有有害的重金属离子，如可溶性的氯化物、硝酸盐等盐类及Hg、Ph、Ni、As、Cd、Cr等多种重金属离子，含有这些重金属离子的废物将污染环境。
发明内容
本实用新型要解决的问题是提供一种脱硫废水零排放的处理装置，能够解决上述问题。
为解决上述技术问题，本实用新型采用的技术方案是：一种脱硫废水零排放的处理装置，包括I效蒸发室、I效加热室、I效盐浆泵、II效蒸发室、II效加热室、冷凝器、增稠器、II效盐浆泵和结晶器，所述I效加热室接收蒸汽源，其上端通过管路连接I效蒸发室，其下端与I效蒸发室连通有I效循环管，形成闭合回路，I效循环管的靠中间位置设有悬浮物分离器，I效循环管上在I效加热室的下端处设有I效循环泵，I效蒸发室连接II效加热室，为II效加热室提供蒸汽，I效蒸发室通过I效盐浆泵将物料水泵入II效蒸发室;
所述II效加热室的上端通过管路连接II效蒸发室，II效加热室的下端与II效蒸发室连通有II效循环管，形成闭合回路，II效循环管的靠中间位置设有悬浮物分离器，II效循环管上在II效加热室的下端处设有II效循环泵，结晶器设于II效蒸发室的下部，结晶器和增稠器之间通过II效盐浆泵连接，冷凝器的下端通过水环真空泵连接于II效加热室，冷凝器的上端通过II效盐浆泵连接于I效循环管的悬浮物分离器。
进一步，所述增稠器连接离心机。
进一步，所述离心机连接离心母液桶，离心机旁设有传送带，传送带的一端设有干燥器，传送带将结晶固体二水硫酸钙送入干燥器中。
进一步，还包括事故桶，所述事故桶通过事故泵连接于I效蒸发室和II效蒸发室。事故桶的作用是当设备发生故障时，需要把蒸发器内的物料临时导入到事故桶内，待检修完毕后又可导入设备内继续工作。
进一步，所述蒸汽源包括备用蒸汽和烟道蒸汽发生器。
本实用新型具有的优点和积极效果是：该设备必须适应原水水量及水质负荷变化的冲击，系统能保证：稳定性成熟、安全可靠、故障率低;检修维护简单容易;运行管理方便，避免对运行管理人员素质要求过高;热能利用效率高;耗能耗药低，运行和维护成本低;废气达标排放/无二次污染;噪音达到环保标准;防止设备和系统管路结垢;必须能够连续运转;运行应具有较大的灵活性、自动性;排放蒸馏水质高，能回收作锅炉补充用;布置紧凑占地面积少，节约土地资源;严格遵循国家及各级环保部门有关环保法规和排放标准，出水达到国家排放标准要求。
