申请日2016.01.13
公开(公告)日2016.07.06
IPC分类号C02F3/32
摘要
本实用新型提供一种微厌氧农村污水处理系统，包括依次连接的微厌氧处理池、一级垂直流人工湿地、二级垂直流人工湿地、三级垂直流人工湿地和储水池，所述微厌氧处理池连接安装有进水管，所述储水池连接安装有出水管。本实用新型具有以下优点：1、污水容积负荷率高，系统耐冲击负荷高，对进水要求限制低;2、微厌氧处理池内有生物填料，增加污水的吸附性，利用微生物降解部分COD;3、本系统为无动力运行，运行费用极低;4、系统采用人工湿地的处理工艺，污水处理效果好，而且人工湿地本身就是一座非常好的景观，可为农村地区提供休闲的场所;5、处理后的污水可作为日常农业灌溉用水，解决农村缺水问题。
权利要求书

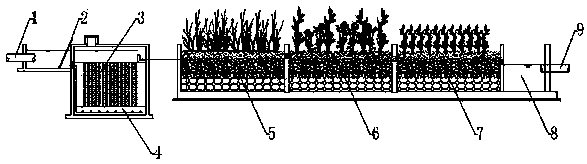

1.一种微厌氧农村污水处理系统，其特征在于：包括依次连接的微厌氧处理池(4)、一级垂直流人工湿地(5)、二级垂直流人工湿地(6)、三级垂直流人工湿地(7)和储水池(8)，所述微厌氧处理池(4)连接安装有进水管(1)，所述储水池(8)连接安装有出水管(9)。
2.根据权利要求1所述的微厌氧农村污水处理系统，其特征在于：所述一级垂直流人工湿地(5)、二级垂直流人工湿地(6)、三级垂直流人工湿地(7)均是上层为生态填料层、下层为根系层的两层结构，生态填料层种植有净化植物，根系层由下至上依次为砾石层、石英砂层、陶粒填料层和砂泥层。
3.根据权利要求1所述的微厌氧农村污水处理系统，其特征在于：所述微厌氧处理池(4)内部安装有生物填料(3)。
4.根据权利要求1所述的微厌氧农村污水处理系统，其特征在于：所述进水管(1)与微厌氧处理池(4)之间还安装有人工格栅(2)。
5.根据权利要求2所述的微厌氧农村污水处理系统，其特征在于：所述一级垂直流人工湿地(5)种植的净化植物为芦苇。
6.根据权利要求2所述的微厌氧农村污水处理系统，其特征在于：所述二级垂直流人工湿地(6)种植的净化植物为黄色美人蕉。
7.根据权利要求2所述的微厌氧农村污水处理系统，其特征在于：所述三级垂直流人工湿地(7)种植的净化植物为红色美人蕉。
说明书
微厌氧农村污水处理系统
技术领域
本实用新型涉及污水处理领域，特别是一种微厌氧农村污水处理系统。
背景技术
目前，我国广大农村地区普遍没有污水处理，原因主要有以下方面：1、房屋分布比较分散，高低落差不同，污水管网难施工;2、污水处理功率大，运行费用高，虽然目前已经降到0.3元/吨水左右的处理成本，但是大部分农村地区仍难以接受;3、传统污水处理工艺的控制相对于农村人来说还是比较复杂，不易操作。
农村污水的主要特点为：污水浓度低、生化性好，分散、难收集。从资源利用角度看农村污水属于可处理回用的污水，因为其氮、磷元素含量高，是另一种形式的肥料，因此农村污水处理要充分考虑这一水质特点进行处理。目前，农村污水处理的技术已经成熟并呈多样化，但农村污水处理技术的选择要充分考虑到农村地区财力状况薄弱、农民实际承受能力较低的普遍情况，处理工艺的选择应着重考虑选用成熟可靠、又适合农村特点的污水处理适用技术。因此，开发设计一种低成本污水处理工艺用于农村污水处理是时代所需。
发明内容
本实用新型的目的在于提供一种运行费用低、处理效果好的微厌氧农村污水处理系统。
为实现上述目的，本实用新型的微厌氧农村污水处理系统，包括依次连接的微厌氧处理池、一级垂直流人工湿地、二级垂直流人工湿地、三级垂直流人工湿地和储水池，所述微厌氧处理池连接安装有进水管，所述储水池连接安装有出水管。
所述一级垂直流人工湿地、二级垂直流人工湿地、三级垂直流人工湿地均是上层为生态填料层、下层为根系层的两层结构，生态填料层种植有净化植物，根系层由下至上依次为砾石层、石英砂层、陶粒填料层和砂泥层。
所述微厌氧处理池内部安装有生物填料。
所述进水管与微厌氧处理池之间还安装有人工格栅。
所述一级垂直流人工湿地种植的净化植物为芦苇。
所述二级垂直流人工湿地种植的净化植物为黄色美人蕉。
所述三级垂直流人工湿地种植的净化植物为红色美人蕉。
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收及各类动物的作用。湿地系统中的微生物是降解水体中污染物的主力军。好氧微生物通过呼吸作用，将废水中的大部分有机物分解成为二氧化碳和水，厌氧细菌将有机物质分解成二氧化碳和甲烷，硝化细菌将铵盐硝化，反硝化细菌将硝态氮还原成氮气，等等。通过这一系列的作用，污水中的主要有机污染物都能得到降解同化，成为微生物细胞的一部分，其余的变成对环境无害的无机物质回归到自然界中。
本实用新型的实质性特点和进步是：
本实用新型的微厌氧农村污水处理系统，具有以下优点：1、污水容积负荷率高，系统耐冲击负荷高，对进水要求限制低;2、微厌氧处理池内有生物填料，增加污水的吸附性，利用微生物降解部分COD;3、本系统为无动力运行，运行费用极低;4、系统采用人工湿地的处理工艺，污水处理效果好，而且人工湿地本身就是一座非常好的景观，可为农村地区提供休闲的场所;5、处理后的污水可作为日常农业灌溉用水，解决农村缺水问题。
