申请日2016.01.13
公开(公告)日2016.10.05
IPC分类号C02F9/04
摘要
本实用新型所述的一种水循环污水处理系统，属于污水净化领域，包括污水池、污水进水泵、进水管路、絮凝剂管路、絮凝剂泵、絮凝剂储存罐、进水舱、过滤桶、出水管路、洁净水管路和洁净水存储罐，采用漏斗过滤桶和漏斗状超滤膜技术，使污水在过滤桶内不断地循环冲刷超滤膜表面，从而产生较强的压力，加快了污水处理的效率，而且由于漏斗状超滤膜表面的污水始终都是处于流动状态，所以也对超滤膜表面其到了清洁作用，使超滤膜的清洁周期延长。
权利要求书

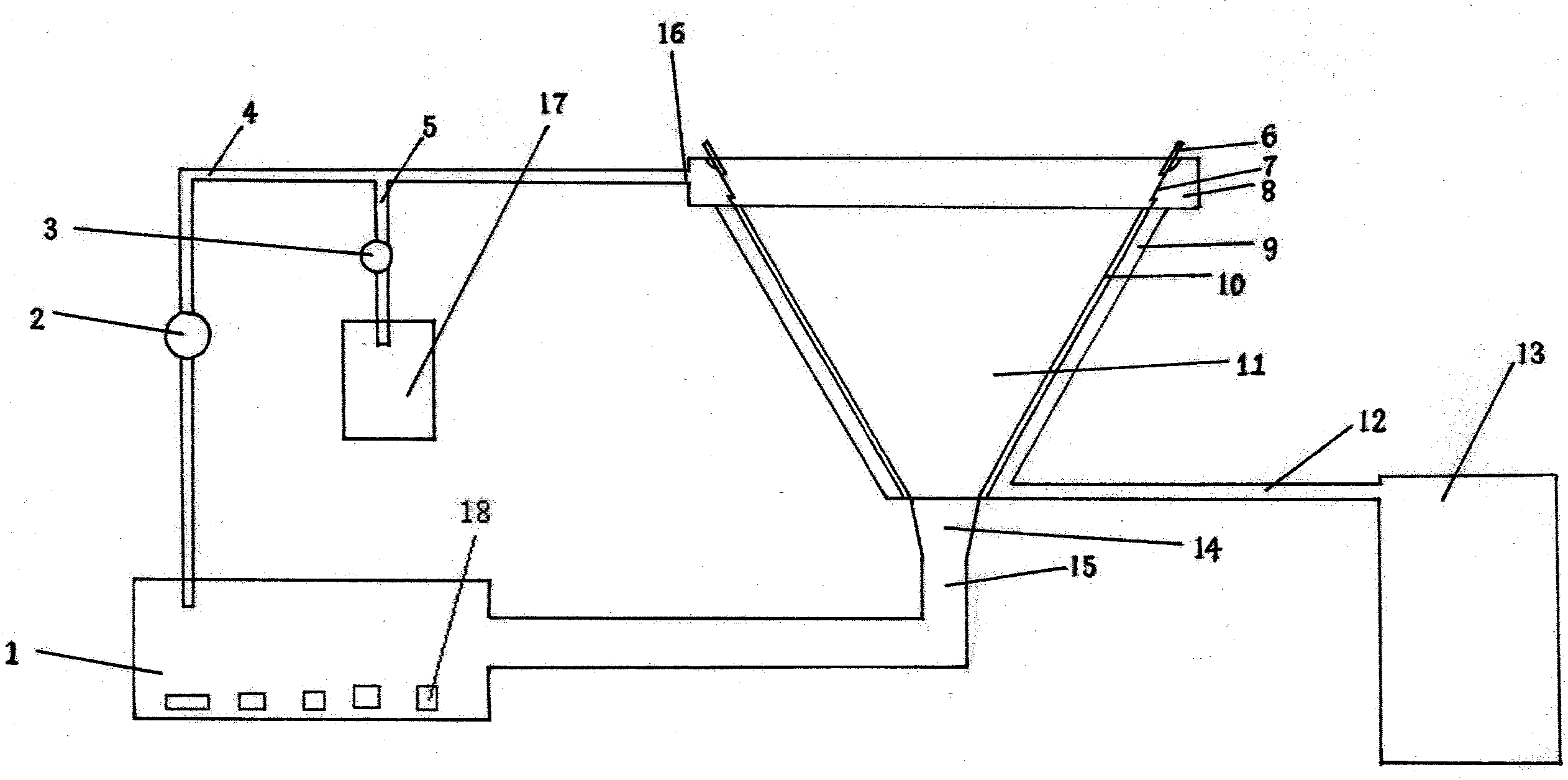

1.一种水循环污水处理系统，其特征在于：包括污水池(1)、污水进水泵(2)、进水管路(4)、絮凝剂管路(5)、絮凝剂泵(3)、絮凝剂储存罐(17)、进水舱(8)、过滤桶(11)、出水管路(15)、洁净水管路(12)和洁净水存储罐(13)，过滤桶(11)呈漏斗状，过滤桶(11)顶部设置所述进水舱(8)，进水舱(8)呈圆环状，进水舱(8)设有水舱进水口(16)和数个水舱出水口(7)，水舱出水口(7)沿圆周依次间隔分布在进水舱(8)内侧，所述水舱出水口(7)上设有闸门(6)，水舱出水口(7)相应位于超滤膜(10)的上方，所述过滤桶(11)的下端设有出水口(14)，所述过滤桶(11)内部设有超滤膜(10)，所述超滤膜(10)呈漏斗状，所述超滤膜(10)与所述过滤桶(11)的内壁面间隔设置，并且所述超滤膜(10)与所述过滤桶(11)的内壁面之间形成洁净水采集舱(9)，所述超滤膜(10)下端设置下端口并且该下端口与出水口(14)连接，所述过滤桶(11)的侧壁下端设有洁净水出口，洁净水出口通过洁净水管路(12)与洁净水存储罐(13)连接，所述出水口(14)通过出水管路(15)与污水池(1)连接，污水池(1)通过进水管路(4)与所述水舱进水口(16)连接，进水管路(4)上设有所述污水进水泵(2)，絮凝剂储存罐(17)通过絮凝剂管路(5)连接所述进水管路(4)，所述絮凝剂管路(5)上设有所述絮凝剂泵(3)。
2.如权利要求1所述的一种水循环污水处理系统，其特征在于：所述过滤桶(11)的设置位置高于所述污水池(1)。
3.如权利要求1所述的一种水循环污水处理系统，其特征在于：所述过滤桶(11)的设置位置高于所述洁净水存储罐(13)。
说明书
一种水循环污水处理系统
技术领域
本实用新型属于污水净化领域。
背景技术
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，目前污水处理系统多用膜技术来作为污水处理的主要手段，而现在市场上采用的污水处理系统中均采用膜组件来进行污水的净化，由于膜组件多采用棒状结构，放置在圆筒形容器中，其渗透的速度很慢，效率低下，而且由于膜组件长期泡在污水中，表面很容易被污水的油脂和脏物附着，影响膜的渗透性。
发明内容
本实用新型的目的是提供一种水循环污水处理系统，采用漏斗过滤桶和漏斗状超滤膜技术，使污水在过滤桶内不断地循环冲刷超滤膜表面，从而产生较强的压力，加快了污水处理的效率，而且由于漏斗状超滤膜表面的污水始终都是处于流动状态，所以也对超滤膜表面其到了清洁作用，使超滤膜的清洁周期延长。
为实现上述目的，本使用新型采用以下技术方案：一种水循环污水处理系统，包括污水池、污水进水泵、进水管路、絮凝剂管路、絮凝剂泵、絮凝剂储存罐、进水舱、过滤桶、出水管路、洁净水管路和洁净水存储罐，过滤桶呈漏斗状，过滤桶顶部设置所述进水舱，进水舱呈圆环状，进水舱设有水舱进水口和数个水舱出水口，水舱出水口沿圆周依次间隔分布，所述水舱出水口上设于闸门，水舱出水口相应位于超滤膜的上方，所述过滤桶的下端设有出水口，所述过滤桶内部设有超滤膜，所述超滤膜呈漏斗状，所述超滤膜与所述过滤桶的内壁面间隔设置，并且所述超滤膜与所述过滤桶的内壁面之间形成洁净水采集舱，所述超滤膜下端设置下端口并且该下端口与出水口连接，所述过滤桶的侧壁下端设有洁净水出口，洁净水出口通过洁净水管路与洁净水存储罐连接，所述出水口通过出水管路与污水池连接，污水池通过进水管路与所述水舱进水口连接，进水管路上设有所述污水进水泵，絮凝剂储存罐通过絮凝剂管路连接所述进水管路，所述絮凝剂管路上设有所述絮凝剂泵。
所述过滤桶的设置位置高于所述污水池。
所述过滤桶的设置位置高于所述洁净水存储罐。
所述污水池(1)内设曝气装置。
本实用新型所述的一种水循环污水处理系统，采用漏斗过滤桶和漏斗状超滤膜技术，使污水在过滤桶内不断地循环冲刷超滤膜表面，从而产生较强的压力，加快了污水处理的效率，而且由于漏斗状超滤膜表面的污水始终都是处于流动状态，所以也对超滤膜表面其到了清洁作用，使超滤膜的清洁周期和超滤膜的寿命延长，由于进水系统就采用一个主进水泵就可以完成整个的水循环过程，节约了能源消耗，更加环保经济。
