申请日2016.01.20
公开(公告)日2016.07.27
IPC分类号C02F9/06
摘要
本实用新型提供一种全程过滤水处理装置，内部空间被多路阀阀板分隔为左半区与右半区，左半区与右半区的下部相通;所述阀板上设有第一蝶阀，所述左半区的上部的侧面设有进水口，左半区对应于所述进水口的下方设有楔形过滤网筒;所述楔形过滤网筒内设有第二蝶阀;所述右半区由下至上设有正负电极以及多层叠加复合过滤网(超净过滤)，右半区上部设有出水口;所述内部空间的下部连接有排污管，所述楔形过滤网筒的下口连接有排污分管，在排污管上设有电动排污阀。本实用新型在反洗过程中仍然能够保持循环水的继续供应，无需停机等待，而且反洗下来的杂质能够排出水循环管路之外。
权利要求书
1.一种全程过滤水处理装置，其特征在于：

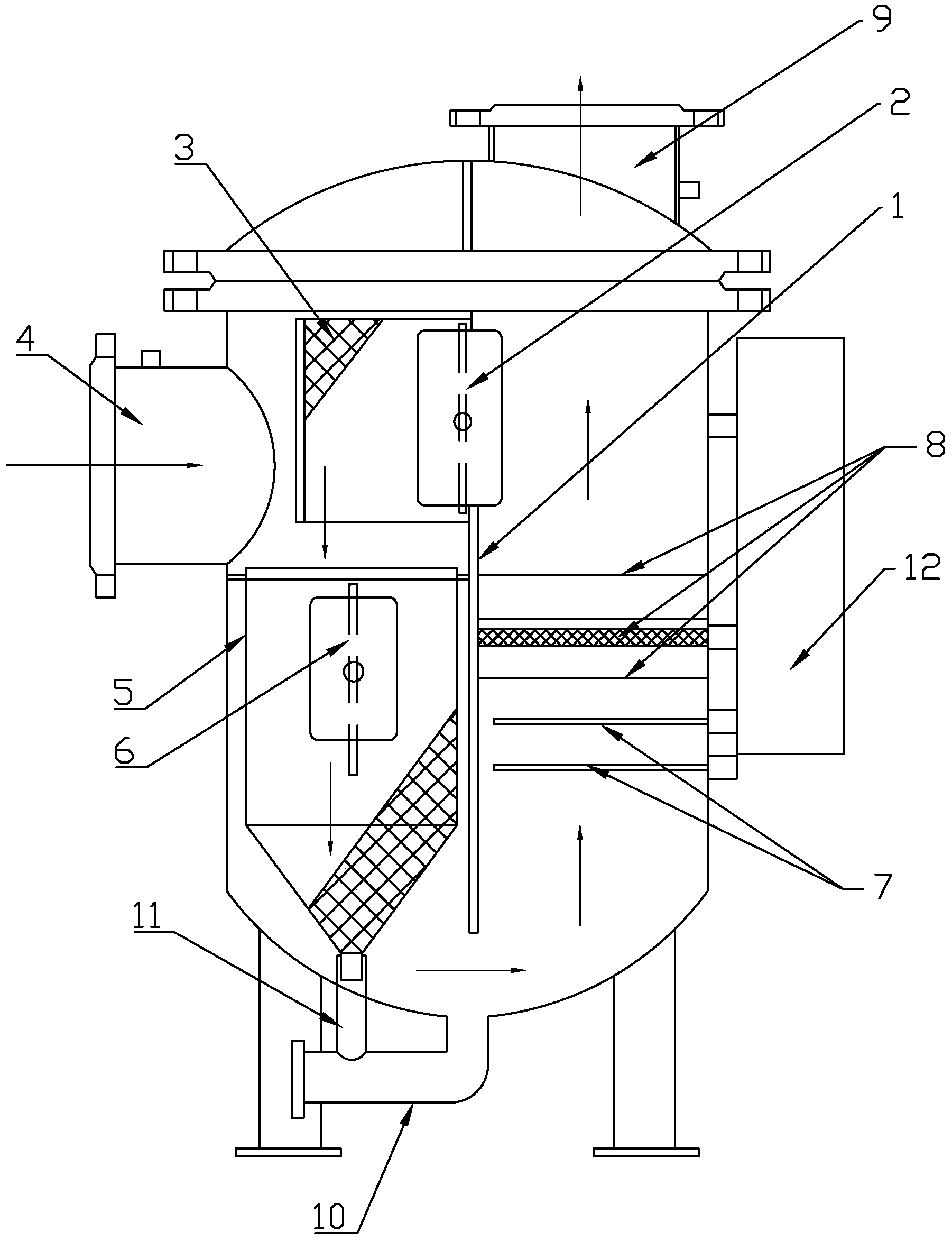

所述装置的内部空间被竖直设置的阀板分隔为左半区与右半区，左半区的下部与右半区的下部越过所述阀板的底端而相通;所述阀板上设有第一蝶阀，所述第一蝶阀常态下闭合;
所述左半区的上部的侧面设有进水口，左半区对应于所述进水口的下方设有楔形过滤网筒;所述楔形过滤网筒内设有第二蝶阀，第二蝶阀的高度低于第一蝶阀，且第二蝶阀常态下开启;
所述右半区上部设有出水口;
所述内部空间的下部连接有排污管，所述楔形过滤网筒的下口通过排污分管与所述排污管相通，在排污管上比排污分管更靠外的位置设有排污阀，所述排污阀常态下闭合。
2.根据权利要求1所述的全程过滤水处理装置，其特征在于：所述第一蝶阀、第二蝶阀以及排污阀均为电动阀，并分别与控制箱形成电连接。
3.根据权利要求1所述的全程过滤水处理装置，其特征在于：所述楔形过滤网筒由上部的圆形过滤筒与下部的锥形过滤筒相接构成，所述第二蝶阀设置在圆形过滤筒内。
4.根据权利要求1所述的全程过滤水处理装置，其特征在于：所述楔形过滤网筒的网眼直径小于3mm。
5.根据权利要求1所述的全程过滤水处理装置，其特征在于：所述右半区中设有多层叠加复合过滤网，所述多层叠加复合过滤网是由1.2-1.5mm厚的激光制孔不锈钢板和多层不锈钢过滤网叠合构成。
6.根据权利要求5所述的全程过滤水处理装置，其特征在于：所述右半区中在所述多层叠加复合过滤网的下方还设有正负电极，所述正负电极的正极与负极均是钛合金棒。
7.根据权利要求6所述的全程过滤水处理装置，其特征在于：所述正负电极的正极与负极之间的距离为20-40mm。
8.根据权利要求6所述的全程过滤水处理装置，其特征在于：所述正负电极的正极与负极之间的电压为15-30V。
9.根据权利要求1所述的全程过滤水处理装置，其特征在于：所述阀板的两侧安装有将所述第一蝶阀包围的过滤网筒。
10.根据权利要求5所述的全程过滤水处理装置，其特征在于：所述第一蝶阀的高度所述阀板上对应于所述进水口的高度位置设有第一蝶阀，常态下闭合;所述多层叠加复合过滤网的位置低于所述第一蝶阀。
说明书
全程过滤水处理装置
技术领域
本实用新型涉及一种水处理装置。
背景技术
水长期在管道内周而复始循环使用，就会大量滋生菌藻、水垢、铁锈、污泥等大量有害杂质。如空调机组，采暖水管道内壁浸蚀或堵塞，造成系统运行瘫痪。而这些位置维修难度大、维修成本非常高，所以市场都采用水处理器对循环水进行处理(过滤、除垢、杀菌、灭藻)，但效果均不是很彻底，过滤时管道压力损失大，除垢、杀菌、灭藻效果不太明显。
更重要的是，传统的水处理器，只有过滤净化功能，没有反洗过滤功能，如要反洗，则必须增加旁通管道，其缺点是反洗管道系统水未经过滤处理就回到系统中去，对系统管道的损害是不可预知的。
发明内容
本实用新型的目的在于，提供一种全程过滤水处理装置，自带反洗功能，能够将反洗管道系统水排出系统外，而且在反冲过程中依旧保持正常的过滤循环水供应。
为实现上述目的，本实用新型采用的技术方案是：
一种全程过滤水处理装置，其特征在于：
所述装置的内部空间被竖直设置的阀板分隔为左半区与右半区，左半区的下部与右半区的下部越过所述阀板的底端而相通;所述阀板上设有第一蝶阀，所述第一蝶阀常态下闭合;
所述左半区的上部的侧面设有进水口，左半区对应于所述进水口的下方设有楔形过滤网筒;所述楔形过滤网筒内设有第二蝶阀，第二蝶阀的高度低于第一蝶阀，且第二蝶阀常态下开启;
所述右半区上部设有出水口;
所述内部空间的下部连接有排污管，所述楔形过滤网筒的下口通过排污分管与所述排污管相通，在排污管上比排污分管更靠外的位置设有排污阀，所述排污阀常态下闭合。
所述的全程过滤水处理装置，其中：所述第一蝶阀、第二蝶阀以及排污阀均为电动阀，并分别与控制箱形成电连接。
所述的全程水过滤处理装置，其中：所述楔形过滤网筒由上部的圆形过滤筒与下部的锥形过滤筒相接构成，所述第二蝶阀设置在圆形过滤筒内。
所述的全程过滤水处理装置，其中：所述楔形过滤网筒的网眼直径小于3mm。
所述的全程过滤水处理装置，其中：所述右半区中设有多层叠加复合过滤网，所述多层叠加复合过滤网是由1.2-1.5mm厚的激光制孔不锈钢板和多层不锈钢过滤网叠合构成。
所述的全程过滤水处理装置，其中：所述右半区中在所述多层叠加复合过滤网的下方还设有正负电极，所述正负电极的正极与负极均是钛合金棒。
所述的全程过滤水处理装置，其中：所述正负电极的正极与负极之间的距离为20-40mm。
所述的全程过滤水处理装置，其中：所述正负电极的正极与负极之间的电压为15-30V。
所述的全程过滤水处理装置，其中：所述阀板的两侧安装有将所述第一蝶阀包围的过滤网筒。
所述的全程过滤水处理装置，其中：所述第一蝶阀的高度所述阀板上对应于所述进水口的高度位置设有第一蝶阀，常态下闭合;所述多层叠加复合过滤网的位置低于所述第一蝶阀。
与现有技术相比较，采用上述技术方案的本实用新型具有的优点在于：本实用新型在反洗过程中仍然能够保持循环水的继续供应，无需停机等待，而且反洗下来的杂质被排出了水循环管路之外，不会对循环水使用设备带来未知的伤害。
