申请日2015.11.19
公开(公告)日2017.05.31
IPC分类号C02F9/04; C02F103/30
摘要

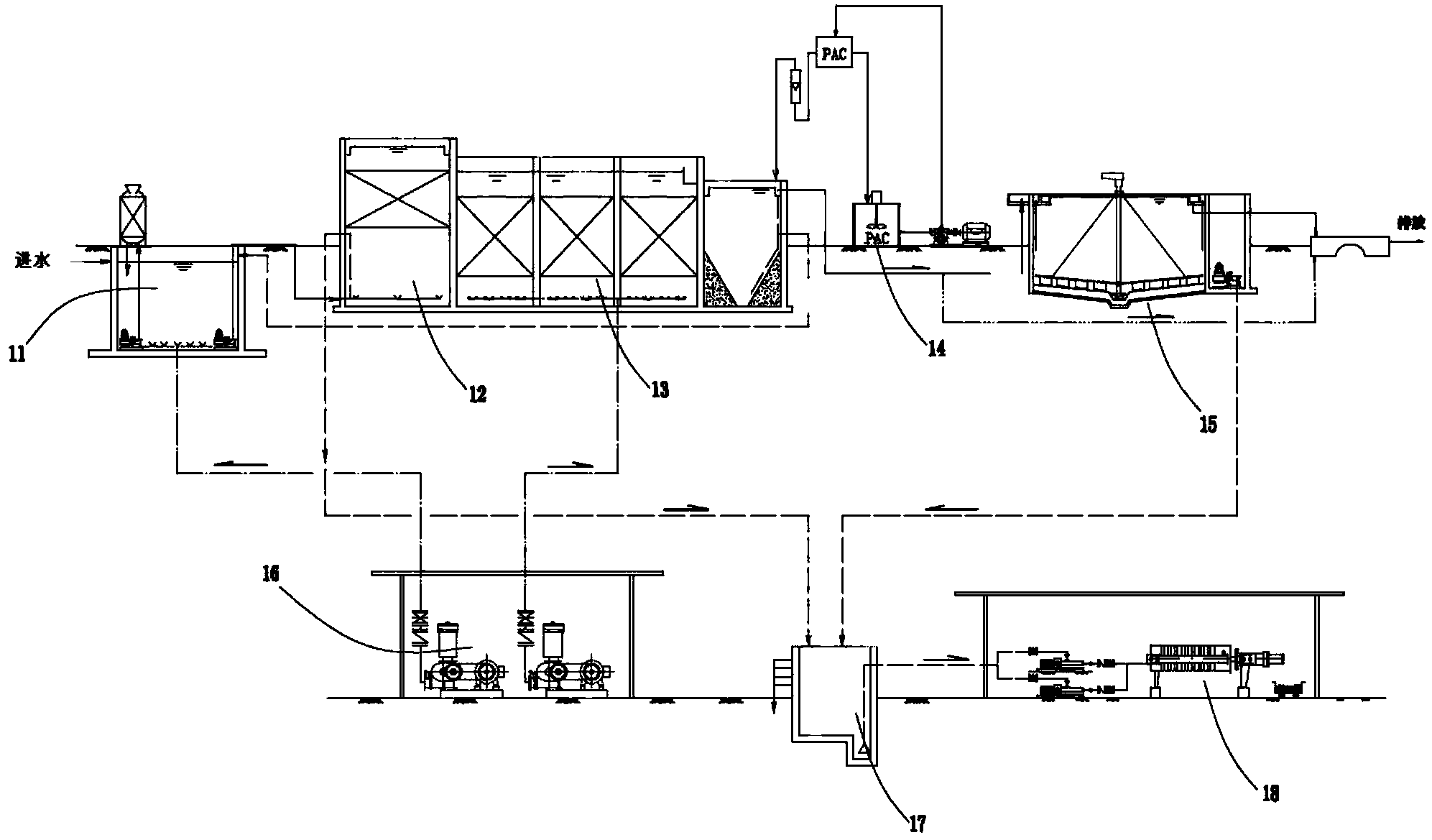

本发明涉及一种纺织废水处理系统，包括调节池、水解池、接氧池、熔药箱、沉淀池、风机组件、污泥浓缩池、脱水组件，所述风机组件与所述调节池之间通过空气管进行连接并且该空气管的流向由所述风机组件到所述调节池，所述风机组件与所述接氧池之间通过空气管进行连接并且该空气管的流向由所述风机组件到所述接氧池，所述调节池与所述接氧池之间连接有所述水解池，所述熔药池连接于所述接氧池与所述沉淀池之间，所述沉淀池与所述污泥浓缩池之间通过污泥管进行连接，所述污泥浓缩池与所述脱水组件之间通过污泥管进行连接。本发明的纺织废水处理系统内对废水处理过程更加完善，并且对能源的消耗更加合理。
权利要求书
1.一种纺织废水处理系统，其特征在于，包括调节池、水解池、接氧池、熔药箱、沉淀池、风机组件、污泥浓缩池、脱水组件，所述风机组件与所述调节池之间通过空气管进行连接并且该空气管的流向由所述风机组件到所述调节池，所述风机组件与所述接氧池之间通过空气管进行连接并且该空气管的流向由所述风机组件到所述接氧池，所述调节池与所述接氧池之间连接有所述水解池，所述熔药池连接于所述接氧池与所述沉淀池之间，所述沉淀池与所述污泥浓缩池之间通过污泥管进行连接，所述污泥浓缩池与所述脱水组件之间通过污泥管进行连接。
2.根据权利要求1的纺织废水处理系统，其特征在于，所述接氧池包括多级。
3.根据权利要求1的纺织废水处理系统，其特征在于，所述沉淀池的尾端设置有排放口，该排放口用于排放处理过的水。
4.根据权利要求1的纺织废水处理系统，其特征在于，所述水解池与所述污泥浓缩池之间通过污泥管进行连接并且该污泥管的流向由所述水解池到所述污泥浓缩池。
说明书
纺织废水处理系统
技术领域
本发明涉及纺织设备技术领域，特别是涉及一种纺织废水处理系统。
背景技术
纺织废水对环境不利，所以必须对纺织工艺产生的废水进行处理。
目前，现有技术还没有一套完备的用于废水处理的系统。现有技术中只是对纺织废水进行简单的过滤并进行排放，这样并不能达到对环境的保护。并且，现有的系统较为浪费能源。
发明内容
本发明主要是解决现有技术所存在的技术问题，从而提供一种纺织废水处理系统。
本发明的上述技术问题主要是通过下述技术方案得以解决的：
一种纺织废水处理系统，包括调节池、水解池、接氧池、熔药箱、沉淀池、风机组件、污泥浓缩池、脱水组件，所述风机组件与所述调节池之间通过空气管进行连接并且该空气管的流向由所述风机组件到所述调节池，所述风机组件与所述接氧池之间通过空气管进行连接并且该空气管的流向由所述风机组件到所述接氧池，所述调节池与所述接氧池之间连接有所述水解池，所述熔药池连接于所述接氧池与所述沉淀池之间，所述沉淀池与所述污泥浓缩池之间通过污泥管进行连接，所述污泥浓缩池与所述脱水组件之间通过污泥管进行连接。
进一步地，所述接氧池包括多级。
进一步地，所述沉淀池的尾端设置有排放口，该排放口用于排放处理过的水。
进一步地，所述水解池与所述污泥浓缩池之间通过污泥管进行连接并且该污泥管的流向由所述水解池到所述污泥浓缩池。
与现有技术相比，本发明的有益效果是：本发明的纺织废水处理系统内对废水处理过程更加完善，并且对能源的消耗更加合理。
