申请日2015.12.10
公开(公告)日2016.03.16
IPC分类号C02F9/08
摘要
本发明公开了一种适合灾区灾民安置点的便携式应急水处理系统，设置有便携式拉杆箱，所述便携式拉杆箱的底部安装有万向轮，原水箱、生活用水箱、超滤膜净水装置、深度净水装置、反渗透净水器和消毒装置放置在便携式拉杆箱内部;原水箱连接超滤膜净水装置，超滤膜净水装置连接深度净水装置，深度净水装置连接反渗透净水器，反渗透净水器连接消毒装置，消毒装置连接生活用水箱。本发明=适宜对各类水源水质进行处理，确保了灾民安置点饮用水水质达标;将净水模块分装在便携式拉杆箱内，便于携带，能及时赶赴灾区，无需加药、适宜各类水源水质处理，能确保灾民安置点饮用水水质达标，现场装配、调试、运行和维护简便，可靠性高。

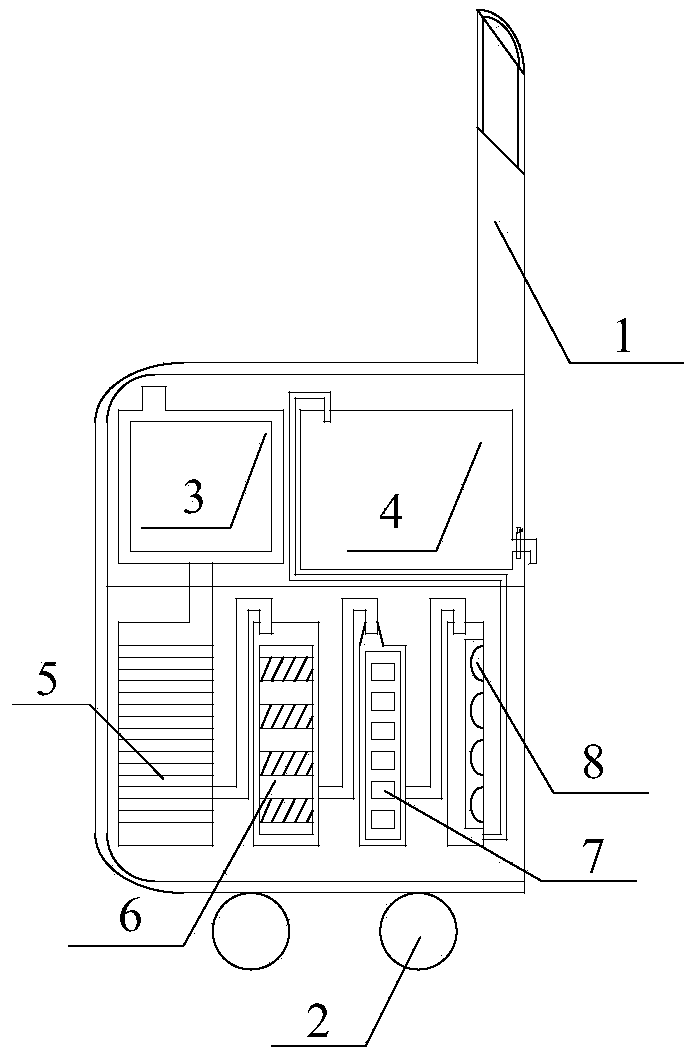

摘要附图
权利要求书
1.一种适合灾区灾民安置点的便携式应急水处理系统，其特征在于，所述适合灾区灾民安置点的便携式应急水处理系统设置有多个便携式拉杆箱，所述便携式拉杆箱的底部安装有万向轮，原水箱、生活用水箱、超滤膜净水装置、深度净水装置、反渗透净水器和消毒装置拆卸后可分装在便携式拉杆箱内部;原水箱用管道连接到超滤膜净水装置，超滤膜净水装置用管道连接到深度净水装置，深度净水装置用管道连接到反渗透净水器，反渗透净水器用管道连接消毒装置，消毒装置用管道连接生活用水箱。
2.如权利要求1所述的适合灾区灾民安置点的便携式应急水处理系统，其特征在于，采用软体塑料材质的原水箱。
3.如权利要求1所述的适合灾区灾民安置点的便携式应急水处理系统，其特征在于，采用软体塑料材质的生活用水箱。
4.如权利要求1所述的适合灾区灾民安置点的便携式应急水处理系统，其特征在于，所述超滤膜净水装置采用外压超滤膜净水机。
5.如权利要求1所述的适合灾区灾民安置点的便携式应急水处理系统，其特征在于，所述深度净水装置采用软体活性炭深度净水器。
6.如权利要求1所述的适合灾区灾民安置点的便携式应急水处理系统，其特征在于，所述消毒装置采用紫外线消毒杀菌器。
说明书
一种适合灾区灾民安置点的便携式应急水处理系统
技术领域
本发明属于水利工程技术领域，尤其涉及一种适合灾区灾民安置点的便携式应急水处理系统。
背景技术
地震、洪涝灾害发生时均需要建灾民安置点，保障灾民安置点的应急供水是救灾工作的重要内容之一。传统的灾区灾民安置点的应急水处理系统不容易搬运、携带困难、无法及时赶赴灾区，需要加药进行处理，并且不适宜各类水源水质处理，无法确保灾民安置点饮用水的水质达标，现场装配、调试、运行和维护麻烦，可靠性差。
目前，传统的灾区灾民安置点的应急水处理系统携带困难，无法确保水质达标，现场装配、调试、运行和维护麻烦，可靠性差。
发明内容
本发明的目的在于提供一种适合灾区灾民安置点的便携式应急水处理系统，旨在解决传统的灾区灾民安置点的应急水处理系统存在携带困难，无法确保水质达标，现场装配、调试、运行和维护麻烦，可靠性差的问题。。
本发明是这样实现的，一种适合灾区灾民安置点的便携式应急水处理系统，所述适合灾区灾民安置点的便携式应急水处理系统设置有便携式拉杆箱，所述便携式拉杆箱的底部安装有万向轮，原水箱、生活用水箱、超滤膜净水装置、深度净水装置、反渗透净水器和消毒装置拆卸后可分装在便携式拉杆箱内部;使用时可快速装配，原水箱用管道连接到超滤膜净水装置，超滤膜净水装置用管道连接到深度净水装置，深度净水装置用管道连接到反渗透净水器，反渗透净水器用管道连接消毒装置，消毒装置用管道连接生活用水箱。
进一步，采用软体塑料材质的原水箱。
进一步，采用软体塑料材质的生活用水箱。
进一步，所述超滤膜净水装置采用外压超滤膜净水机。
进一步，所述深度净水装置采用软体活性炭深度净水器。
进一步，所述消毒装置采用紫外线消毒杀菌器。
本发明提供的适合灾区灾民安置点的便携式应急水处理系统，设置原水箱和生活用水箱，不怕挤压，防震裂，提高了携带方便性;设置超滤膜净水装置和深度净水装置，适宜对各类水源水质进行处理，确保了灾民安置点饮用水水质达标。适合灾区灾民安置点的便携式应急水处理系统将五个净水模块分装在多个便携式拉杆箱内，便于携带，能及时赶赴灾区，无需加药、适宜各类水源水质处理，能确保灾民安置点饮用水水质达标，现场装配、调试、运行和维护简便，可靠性高
