申请日2015.12.09
公开(公告)日2016.05.18
IPC分类号C02F1/00
摘要
一种防淤泥沉积的污水处理格栅，属于污水处理领域，其结构包括扰流机构，格栅传动机构和扰流传动机构，扰流机构通过支臂安装在格栅传动机构上，扰流传动机构中的传动弯齿与格栅耙齿配合，通过耙齿的转动来的带动扰流机构转动实现扰流除淤泥。本实用新型和现有技术相比，扰流机构在转动的过程中会在水底形成涡流，将沉积在格栅底部的悬浮物扬起，使其随水流流走，解决了格栅底部常会出现的淤泥沉降的问题。

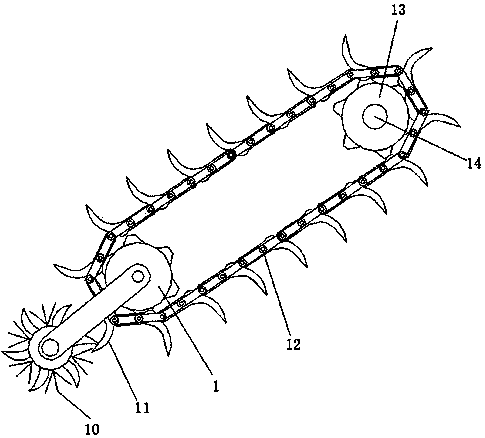

摘要附图
权利要求书
1.一种防淤泥沉积的污水处理格栅，包括扰流机构，格栅传动机构和扰流传动机构，其特征在于扰流机构通过支臂安装在格栅传动机构上，扰流传动机构中的传动弯齿与格栅耙齿配合，通过耙齿的转动来的带动扰流机构转动。
2.根据权利要求1所述的一种防淤泥沉积的污水处理格栅，其特征在于所述的扰流机构中的扰流辊子(5)为空心圆柱状，通过扰流心轴(6)定位在第一支臂(3)和第二支臂(4)上并可以围绕其转动，所述的扰流辊子上安装有硬毛毛刷(10)。
3.根据权利要求1所述的一种防淤泥沉积的污水处理格栅，其特征在于所述的格栅传动机构在格栅的顶部安装有两列主动链轮(13)，所述的主动链轮轮轴与驱动电机(14)同轴并通过传动链条(12)和第一从动链轮(1)以及第二从动链轮(2)相连接。
4.根据权利要求1所述的一种防淤泥沉积的污水处理格栅，其特征在于所述的扰流传动机构的传动弯齿(7)安装在权利要求1所述的扰流辊子(5)上，耙齿(11)为弯齿并在在权利要求3所述的带动下运行到格栅最低位置时能够与所述的传动弯齿(7)相互联动。
说明书
一种防淤泥沉积的污水处理格栅
技术领域
本实用新型涉及污水处理技术领域，具体地说是一种防淤泥沉积的污水处理格栅。
背景技术
污水处理格栅是污水处理工程的第一步，其主要作用是将污水中漂浮的大块树枝、纤维、塑料袋等杂物剔除，为后续的污水处理工艺做好准备。目前，常规的污水处理格栅在工作的过程中由于格栅本身对水流的阻挡作用都会不同程度的存在降低水头的现象。在此过程中，悬浮在污水中的颗粒会沉积在格栅底部，时间一久格栅底部就会出现大量淤泥，影响了格栅的正常运行，必须派维修人员下井进行除淤泥作业。
发明内容
本实用新型的技术任务是解决现有技术的不足，提供一种防淤泥沉积的污水处理格栅。
本实用新型解决其技术问题所采用的技术方案是：
一种防淤泥沉积的污水处理格栅，其特征在于扰流机构通过支臂安装在格栅传动机构上，扰流传动机构中的传动弯齿与格栅耙齿配合，通过耙齿的转动来的带动扰流机构转动实现扰流;扰流机构中的扰流辊子(5)为空心圆柱状，中间穿过扰流心轴(6)并可以围绕其转动，扰流辊子上安装有硬毛毛刷(10);格栅传动机构在格栅的顶部安装有两列主动链轮(13)，主动链轮轮轴与驱动电机(14)同轴;扰流传动机构的传动弯齿(7)安装在扰流辊子(5)上，耙齿(11)在传动链条(12)的带动下运行到格栅最低位置时能够与所述的传动弯齿(7)相互联动。
本实用新型的一种高效钳式污水处理格栅与现有技术相比所产生的有益效果是：
(1)在格栅的底部安装扰流机构，扰流机构在转动的过程中会在水底形成涡流，将沉积在格栅底部的悬浮物扬起，使其随水流流走，这样就解决了格栅底部常会出现的淤泥沉降的问题。(2)扰流机构通过支臂安装在格栅从动链轮轮轴上，在安装格栅的过程中可以一次性的实现对除淤泥机构的安装，安装过程简单，方便。(3)扰流机构的动力来自于在工作过程中不停转动的耙齿，无需外接动力源，节省了设备成本。
