申请日2015.12.09
公开(公告)日2016.05.18
IPC分类号C02F1/66; C02F1/52; C02F1/50
摘要
本实用新型涉及一体化泳池水处理全自动投药系统，包括一体化安装于机座上的取样装置、水质检测仪、计量泵和加药桶，取样装置包括浊度取样器、pH值取样器和余氯取样器，水质监测仪包括浊度控制仪表、pH值测控仪表、余氯测控仪表，浊度控制仪表、pH值测控仪表和余氯测控仪表独立运作，加药桶内电动搅拌器的搅拌杆和叶轮的表面均设有防腐层，加药桶包括絮凝剂加药桶、pH溶剂加药桶和氯消毒剂加药桶。本实用新型的有益效果是：集约化设计、占地面积小、噪音低、性能稳定，结构简单;计量精确、性价比高、调节方便，便于安装与维护，系统部件均采用耐酸碱、耐腐蚀材质，可靠耐用;只需要与泳池水接通取样管、投药管，即可实施在线全自动监测及投药。

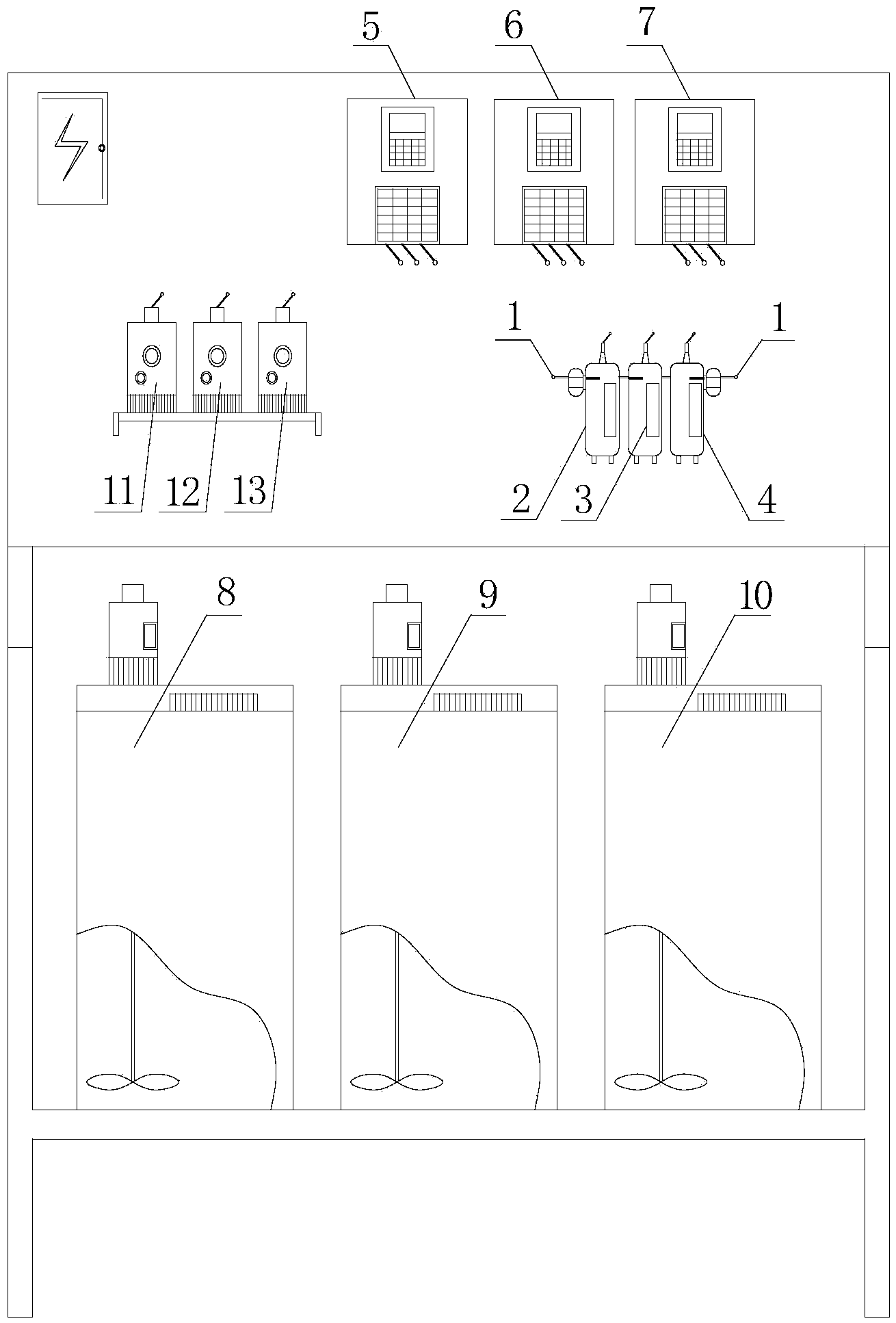

摘要附图
权利要求书
1.一体化泳池水处理全自动投药系统，其特征是：包括一体化安装于机座上的取样装置、水质检测仪、计量泵和加药桶，取样装置包括取样管(1)、安装于取样管(1)端部的取样探头以及与取样管(1)管路连通的取样器，取样器包括浊度取样器(2)、pH值取样器(3)和余氯取样器(4)，水质监测仪包括与浊度取样器(2)管路连通的浊度控制仪表(5)、与pH取样器(3)管路连通的pH值测控仪表(6)、与余氯取样器(4)管路连通的余氯测控仪表(7)，浊度控制仪表(5)、pH值测控仪表(6)和余氯测控仪表(7)独立运作，加药桶内设有电动搅拌器，电动搅拌器的可拆卸式的搅拌杆和搅拌杆叶轮的表面均设有防腐层，加药桶包括絮凝剂加药桶(8)、pH溶剂加药桶(9)和氯消毒剂加药桶(10)，计量泵包括絮凝剂计量泵(11)、pH溶剂计量泵(12)和氯消毒剂计量泵(13)，絮凝剂计量泵(11)的输入端和输出端分别线路连接浊度控制仪表(5)和絮凝剂加药桶(8)，pH溶剂计量泵(12)的输入端和输出端分别线路连接pH值测控仪表(6)和pH溶剂加药桶(9)，氯消毒剂计量泵(13)的输入端和输出端分别线路连接余氯测控仪表(7)和氯消毒剂加药桶(10)。
2.根据权利要求1所述的一体化泳池水处理全自动投药系统，其特征是：所述的防腐层的材质为塑胶，加药桶的材质为PE。
3.根据权利要求1所述的一体化泳池水处理全自动投药系统，其特征是：所述的加药桶的药液输出管的朝向加药桶的端部可拆卸地安装有防堵滤头。
说明书
一体化泳池水处理全自动投药系统
技术领域
本实用新型涉及一体化泳池水处理全自动投药系统。
背景技术
一个安全、卫生的泳池都需要配置有可靠的水质投药及监控系统来实时监测池水中的大大指标，并通过自动投加化学药剂调整水质平衡，确保游泳者的舒适以及保证水符合健康标准。
最新标准要求每个游泳池水系统均配置在线水质参数监测控制系统及自动投药系统，对PH、余氯、浊度三个泳池水质主要参数进行在线检测，并结合检测数据对相关设备进行控制。目前水质监控及投药系统为分散设备现场组装，各设备性能缺乏协调性，安装、操作及运行维护较麻烦，另外，将三大数据集中在一套测控仪中，容易导致因一个数据出问题，整套系统停止工作。再则，由于水处理化学药剂都具有一定的腐蚀性，对各系统设备材质的耐腐蚀要求较高，目前大部分设备均应某些部件耐腐蚀性而影响整体使用寿命。
实用新型内容
本实用新型要解决的技术问题是：基于上述问题，提供一体化泳池水处理全自动投药系统。
本实用新型解决其技术问题所采用的技术方案是：一体化泳池水处理全自动投药系统，包括一体化安装于机座上的取样装置、水质检测仪、计量泵和加药桶，取样装置包括取样管、安装于取样管端部的取样探头以及与取样管管路连通的取样器，取样器包括浊度取样器、pH值取样器和余氯取样器，水质监测仪包括与浊度取样器管路连通的浊度控制仪表、与pH取样器管路连通的pH值测控仪表、与余氯取样器管路连通的余氯测控仪表，浊度控制仪表、pH值测控仪表和余氯测控仪表独立运作，加药桶内设有电动搅拌器，电动搅拌器的可拆卸式的搅拌杆和搅拌杆叶轮的表面均设有防腐层，加药桶包括絮凝剂加药桶、pH溶剂加药桶和氯消毒剂加药桶，计量泵包括絮凝剂计量泵、pH溶剂计量泵和氯消毒剂计量泵，絮凝剂计量泵的输入端和输出端分别线路连接浊度控制仪表和絮凝剂加药桶，pH溶剂计量泵的输入端和输出端分别线路连接pH值测控仪表和pH溶剂加药桶，氯消毒剂计量泵的输入端和输出端分别线路连接余氯测控仪表和氯消毒剂加药桶。
进一步地，防腐层的材质为塑胶，加药桶的材质为PE。
进一步地，加药桶的药液输出管的朝向加药桶的端部可拆卸地安装有防堵滤头。
本实用新型的有益效果是：将游泳池水处理所需的絮凝剂加药系统、pH值自动控制加药系统及余氯自动控制加药系统集于一体，便于管理，消毒过程全自动化，无需专人控制;集约化设计、占地面积小、噪音低、性能稳定，结构简单;计量精确、性价比高、调节方便，便于安装与维护，系统部件均采用耐酸碱、耐腐蚀材质，可靠耐用;设备安装后，只需要与泳池水接通取样管、投药管，即可实施在线全自动监测及投药。
