申请日2015.12.04
公开(公告)日2016.04.27
IPC分类号C02F9/14
摘要
本实用新型提供一种混合式养殖污水生化处理设备，包括滴滤床、第一固定床、第二固定床、流化床，其特征在于：滴滤床通过四支脚固定在第一固定床上方，第一固定床一侧依次设置有流化床、第二固定床;滴滤床、第一固定床和流化床交接处设置有三个进气口连通的进气管，进气管供气口与外界连通;第一固定床和流化床底部设置有连通的第一管道，流化床与第二固定床之间设置有连通的第二管道，第二管道的上端面低于进气管的下端面，第二固定床的另一侧设置有出水管，滴滤床上方设置有用于污水喷洒的喷淋管。本方案采用滴滤床、固定床和流化床混合处理的方式，在滴滤床、第一固定床和流化床交接处设有进气管，达到高效节能的目的。

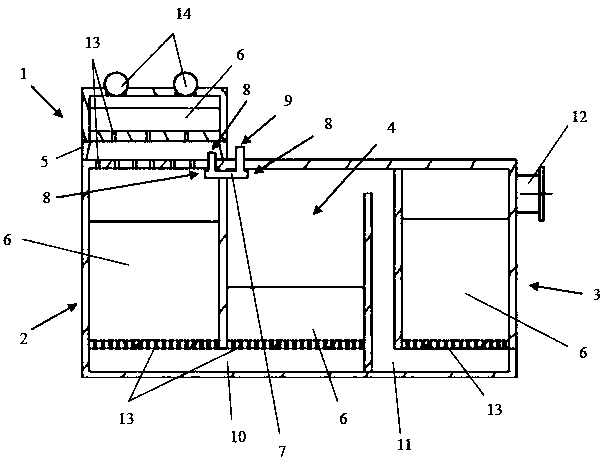

摘要附图
权利要求书
1.一种混合式养殖污水生化处理设备，包括滴滤床、第一固定床、第二固定床、流化床，其特征在于：滴滤床通过四支脚固定在第一固定床上方，第一固定床一侧依次设置有流化床、第二固定床;滴滤床、第一固定床和流化床交接处设置有三个进气口连通的进气管，进气管供气口与外界连通;第一固定床和流化床底部设置有连通的第一管道，流化床与第二固定床之间设置有连通的第二管道，第二管道的上端面低于进气管的下端面，第二固定床的另一侧设置有出水管，滴滤床上方设置有用于污水喷洒的喷淋管。
2.根据权利要求1所述的混合式养殖污水生化处理设备，其特征在于：滴滤床、第一固定床、流化床、第二固定床的底部设置有能够通水且拦住填料的网孔。
3.根据权利要求1所述的混合式养殖污水生化处理设备，其特征在于：滴滤床和第一固定床的填料为生物球填料。
4.根据权利要求1所述的混合式养殖污水生化处理设备，其特征在于：喷淋管为至少两个。
说明书
一种混合式养殖污水生化处理设备
技术领域
本实用新型涉及一种生化处理设备，尤其是种适用于工厂化循环水养殖中水的生化处理，也可用于景观水体的生化处理的一种混合式养殖污水生化处理设备。
背景技术
随着国家对环境保护的日益重视，针对中小型生活污水处理站的排放标准也有所提高，目前常用的二级生化处理工艺和设备很难达到较高的处理标准，而新兴的污水处理工艺技术对于材料的使用和整体设备的管理又有很高的要求，且能耗和材料损耗都偏高。养殖业向着规模化、集约化的方向发展，养殖污水经常是直接汇入江河，使水体变黑变臭，长时间渗入地下，使地下水中的硝酸盐含量增高，水质恶化，严重污染周边环境而且不能循环利用也直接提高了养殖成本，如何便捷、有效地对这些污水进行处理，是一个亟待解决的问题。
发明内容
针对现有技术的不足，本实用新型提供一种混合式生化处理设备，能有效去水体中的有机污染物。
本实用新型的技术方案为：一种混合式养殖污水生化处理设备，包括滴滤床、第一固定床、第二固定床、流化床，其特征在于：滴滤床通过四支脚固定在第一固定床上方，第一固定床一侧依次设置有流化床、第二固定床;滴滤床、第一固定床和流化床交接处设置有三个进气口连通的进气管，进气管供气口与外界连通;第一固定床和流化床底部设置有连通的第一管道，流化床与第二固定床之间设置有连通的第二管道，第二管道的上端面低于进气管的下端面，第二固定床的另一侧设置有出水管，滴滤床上方设置有用于污水喷洒的喷淋管。
滴滤床、第一固定床、流化床、第二固定床的底部设置有能够通水且拦住填料的网孔。
滴滤床和第一固定床的填料为生物球填料。
喷淋管为至少两个。
本实用新型的有益效果：本方案采用滴滤床、固定床和流化床混合处理的方式有效提高了生化处理的效率和出水水质;本方案在滴滤床、第一固定床和流化床交接处设有进气管，能和喷淋管一起实现水体的自然增氧，而且，进气管为各个模块提供氧气，减少第一固定床、流化床、第二固定床的曝气量，大大减少了生化的机械增氧量，达到高效节能的目的。
