申请日2015.12.04
公开(公告)日2016.05.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化餐饮废水处理系统，包括主体、自动化隔油系统、调节池、高效接触氧化反应器、沉淀箱、深度氧化处理设备、进水管道、出水管道和排放管道。该装置结构简单，占地面积小，设计新颖，操作方便，便于现场安装和维护，使用成本低;对含油污水进行强化分离，过滤油污快速、彻底，去油效率高达95%以上;该装置没有耗材，有利于保护环境;采用自动化隔油系统，只利用污水流经装置时形成的液位差，轻松实现油水分离的目的，运行可靠，使用寿命长，不添加任何试剂和药品，无二次污染;该装置无工作噪音，不会产生异味;自动化隔油系统的安装方便，无需专人维护;型号规格多样，可按照客户的需求定制，适用于多种场所。

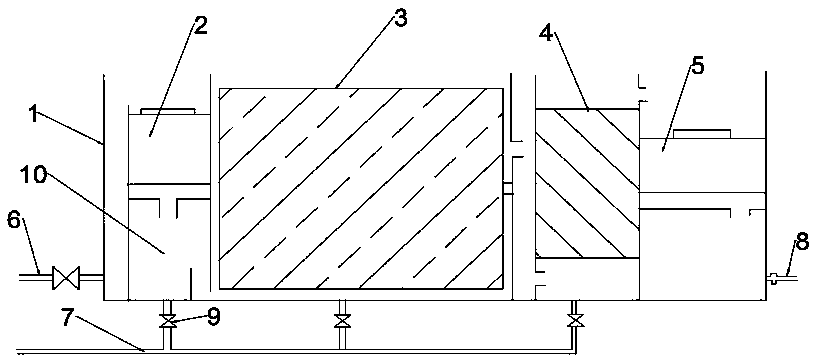

摘要附图
权利要求书
1.一种一体化餐饮废水处理系统，其特征在于，包括主体、自动化隔油系统、调节池、高效接触氧化反应器、沉淀箱、深度氧化处理设备、进水管道、出水管道和排放管道，所述主体左侧连接有进水管道，进水管道上设置有进水阀门，主体内部左侧安装有自动化隔油系统，自动化隔油系统包括本体、排水管道、移动斜板、软管、进水口、格渣篮和排污软管，软管与洗碗盆的下端连接，排污软管上设置有进水口，软管与排污软管连接，排污软管安装在本体外部的左侧，本体内部的左侧设置有格渣篮，排污软管和格渣篮相连，格渣篮上设置有用于截流固体杂物的通孔，本体内部的右侧安装有移动斜板，本体外部的右侧安装有排水管道，排水管道向外延伸至本体之外，排水管道与本体之间设置有出水口，本体上安装有轮子和集油管，自动化隔油系统的下端设置有调节池，调节池的右侧连接有高效接触氧化反应器，高效接触氧化反应器右侧与沉淀箱连接，沉淀箱右侧连接有深度氧化处理设备，主体底端设置有出水管道，出水管道上设置有出水阀门，主体的右侧设置有排放管道。
2.根据权利要求1所述的一体化餐饮废水处理系统，其特征在于，所述调节池和高效接触氧化反应器之间设置有提升泵。
3.根据权利要求1或2所述的一体化餐饮废水处理系统，其特征在于，所述高效接触氧化反应器包括高能粒子反应器和生物膜反应系统。
4.根据权利要求3所述的一体化餐饮废水处理系统，其特征在于，所述自动化隔油系统的进水口设置有用于调节进水水量和隔绝臭气的自动阀门。
5.根据权利要求4所述的一体化餐饮废水处理系统，其特征在于，所述格渣篮上通孔的直径为3mm。
说明书
一种一体化餐饮废水处理系统
技术领域
本实用新型涉及一种水处理系统，具体是一种一体化餐饮废水处理系统。
背景技术
餐饮业是通过即时加工制作、商业销售和服务性劳动于一体，向消费者专门提供各种酒水、食品、消费场所和设施的食品生产经营行业。餐饮业分为旅游饭店、中西餐厅、自助餐和盒饭业、冷饮业以及摊贩五大类。餐饮业中不可避免的需要产生污水，餐饮业在厨房的生产过程中排出大量含有食用油的废水，大部分为植物和动物性油脂。这些含油废水如果排入水体中会造成污染，灌溉农田会堵塞土壤孔隙，有害作物生长。如果可以对废水中的油品加以回收利用，则不仅可避免对环境的污染，又能获得可观的经济收益。
发明内容
本实用新型的目的在于提供一种一体化餐饮废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种一体化餐饮废水处理系统，包括主体、自动化隔油系统、调节池、高效接触氧化反应器、沉淀箱、深度氧化处理设备、进水管道、出水管道和排放管道，所述主体左侧连接有进水管道，进水管道上设置有进水阀门，主体内部左侧安装有自动化隔油系统，自动化隔油系统包括本体、排水管道、移动斜板、软管、进水口、格渣篮和排污软管，软管与洗碗盆的下端连接，排污软管上设置有进水口，软管与排污软管连接，排污软管安装在本体外部的左侧，本体内部的左侧设置有格渣篮，排污软管和格渣篮相连，格渣篮上设置有用于截流固体杂物的通孔，本体内部的右侧安装有移动斜板，本体外部的右侧安装有排水管道，排水管道向外延伸至本体之外，排水管道与本体之间设置有出水口，本体上安装有轮子和集油管，自动化隔油系统的下端设置有调节池，调节池的右侧连接有高效接触氧化反应器，高效接触氧化反应器右侧与沉淀箱连接，沉淀箱右侧连接有深度氧化处理设备，主体底端设置有出水管道，出水管道上设置有出水阀门，主体的右侧设置有排放管道。
作为本实用新型进一步的方案：调节池和高效接触氧化反应器之间设置有提升泵。
作为本实用新型进一步的方案：高效接触氧化反应器包括高能粒子反应器和生物膜反应系统。
作为本实用新型进一步的方案：自动化隔油系统的进水口设置有用于调节进水水量和隔绝臭气的自动阀门。
作为本实用新型进一步的方案：格渣篮上通孔的直径为3mm。
与现有技术相比，本实用新型的有益效果是：该装置结构简单，占地面积小，设计新颖，操作方便，便于现场安装和维护，使用成本低;对含油污水进行强化分离，过滤油污快速、彻底，出水水质好，去油效率高达95%以上，达到国家排放标准;该装置没有耗材，只需收集和清捞，有利于保护环境;采用自动化隔油系统，只利用污水流经装置时形成的液位差，轻松实现油水分离的目的，运行可靠，使用寿命长，不添加任何试剂和药品，无二次污染;该装置无工作噪音，不会产生异味;自动化隔油系统的安装方便，只需接上软管、排水管道和排污软管，无需专人维护;型号规格多样，可按照客户的需求定制，适用于多种场所。
