申请日2015.12.04
公开(公告)日2016.05.11
IPC分类号C02F11/14; C02F11/12
摘要
本实用新型公开了一种移动污泥脱水系统，包括：可移动柜体，用于装载潜污泵、格栅池、污泥泵、脱水叠螺机、加药装置和加药泵，并在驱动控制下进行移动;所述潜污泵，其进口放置于污泥池中，其出口与所述格栅池的进口连接;所述格栅池，其出泥口与所述污泥泵的进口连接;所述脱水叠螺机，其第一进口与所述污泥泵的出口连接，其第二进口与所述加药泵的出口连接，用于将输入的污泥进行加药脱水处理，经其处理后产生的污泥干从其出泥口排出，经其处理后产生的水从其出水口排出，经其处理后产生的气体从其出气口排出;所述加药装置，其出口与所述加药泵的进口连接。本实用新型具有移动便捷、脱水效率高的优点。

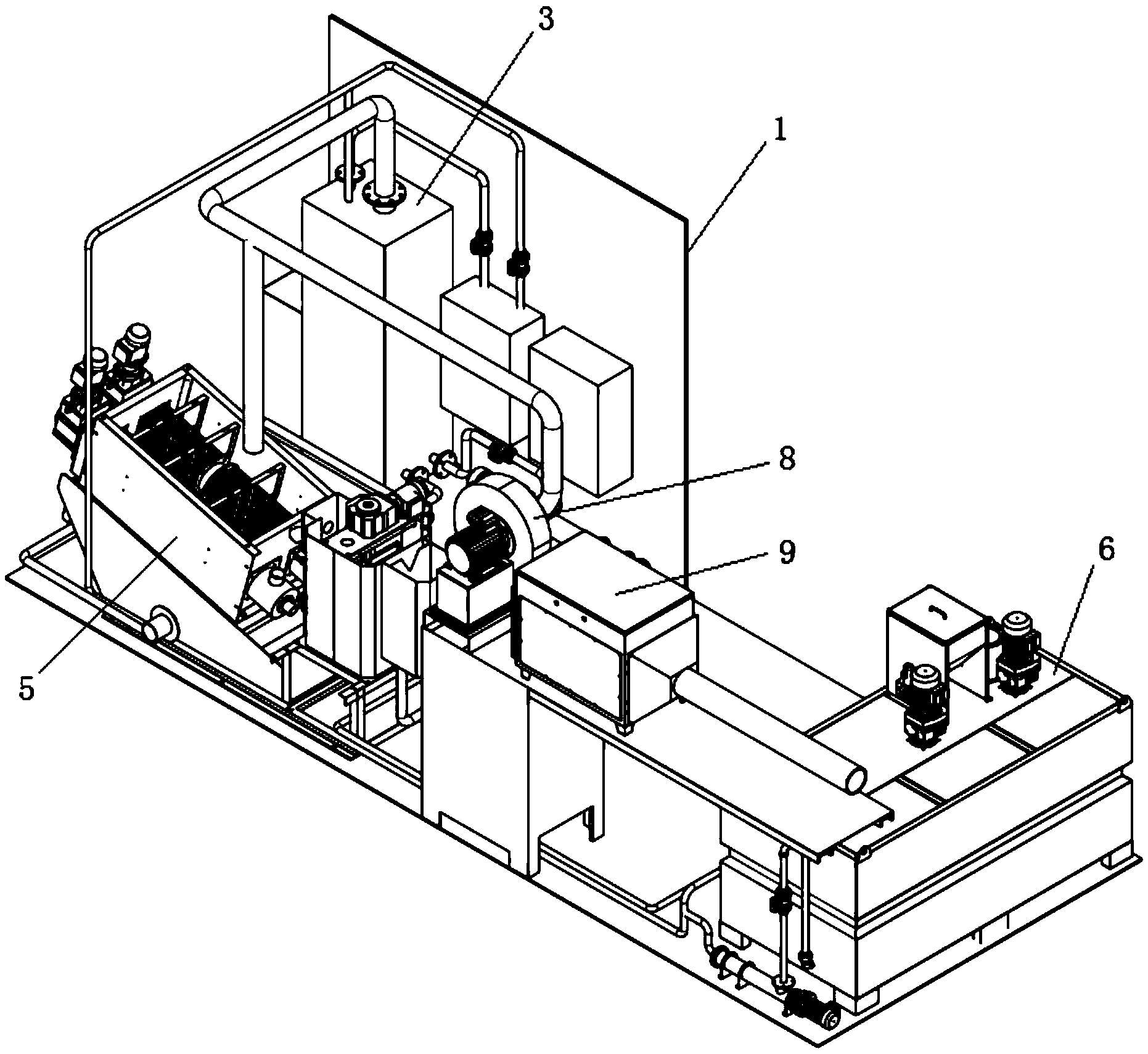

摘要附图
权利要求书
1.一种移动污泥脱水系统，其特征在于，包括：
可移动柜体(1)，用于装载潜污泵(2)、格栅池(3)、污泥泵(4)、脱水叠螺机(5)、加药装置(6)和加药泵(7)，并在驱动控制下进行移动;
所述潜污泵(2)，其进口放置于污泥池中，其出口与所述格栅池(3)的进口连接;
所述格栅池(3)，其出泥口与所述污泥泵(4)的进口连接;
所述脱水叠螺机(5)，其第一进口与所述污泥泵(4)的出口连接，其第二进口与所述加药泵(7)的出口连接，用于将输入的污泥进行加药脱水处理，经其处理后产生的污泥干从其出泥口排出，经其处理后产生的水从其出水口排出，经其处理后产生的气体从其出气口排出;
所述加药装置(6)，其出口与所述加药泵(7)的进口连接。
2.根据权利要求1所述的移动污泥脱水系统，其特征在于，所述脱水叠螺机(5)包括污泥混合搅拌仓及叠螺浓缩机;
所述污泥混合搅拌仓包括过滤装置、搅拌装置、与所述污泥泵(4)的出口连接的第一进口和与所述加药泵(7)的出口连接的第二进口;
所述叠螺浓缩机包括用于排出污泥干的出泥口、用于排出水的出水口和用于排出气体的出气口。
3.根据权利要求2所述的移动污泥脱水系统，其特征在于，所述污泥混合搅拌仓还包括用于输入自来水的第三进口。
4.根据权利要求1所述的移动污泥脱水系统，其特征在于，所述加药 装置(6)包括药剂储仓、自动称量装置和药水混合仓。
5.根据权利要求4所述的移动污泥脱水系统，其特征在于，所述药水混合仓包括用于输入自来水的进口。
6.根据权利要求1-5任一项所述的移动污泥脱水系统，其特征在于，还包括：
离心风机(8)，其装载在所述可移动柜体(1)内，其第一进口与所述格栅池(3)的出气口连接，其第二进口与所述脱水叠螺机(5)的出气口连接。
7.根据权利要求6所述的移动污泥脱水系统，其特征在于，还包括：
空气除臭机(9)，其进口与所述离心风机(8)的出口连接。
说明书
移动污泥脱水系统
技术领域
本实用新型涉及脱水设备领域，具体涉及一种移动污泥脱水系统。
背景技术
污泥是污水处理的必然产物，其含有较高的水分，为了降低污泥对环境的污染，污泥在废弃前常经过脱水处理。目前常见的污泥脱水机有板框式污泥脱水机、带式污泥脱水机及叠螺式污泥脱水机，其中，板框式污泥脱水机和带式污泥脱水机均存在易堵塞的缺陷，叠螺式污泥脱水机在应用时不易堵塞，因此，其更受到人们的青睐。然而，现有叠螺式污泥脱水机首先移动的时候不便捷，往往都是固定在一处，针对一处的污泥池进行作业。即使可更换位置进行安装，其拆卸和安装起来非常不方便。其次叠螺式污泥脱水机脱离的水会从出泥口排出，这就影响了污泥脱水效率。如何对现有叠螺式污泥脱水机进行改进，提高脱水效率，这成为目前人们普遍关注的问题。
实用新型内容
因此，本实用新型要解决的技术问题在于克服现有技术中的污泥脱水机移动不便捷、脱水效率低的缺陷。
为此，本实用新型的一种移动污泥脱水系统，包括：
可移动柜体，用于装载潜污泵、格栅池、污泥泵、脱水叠螺机、加药 装置和加药泵，并在驱动控制下进行移动;
所述潜污泵，其进口放置于污泥池中，其出口与所述格栅池的进口连接;
所述格栅池，其出泥口与所述污泥泵的进口连接;
所述脱水叠螺机，其第一进口与所述污泥泵的出口连接，其第二进口与所述加药泵的出口连接，用于将输入的污泥进行加药脱水处理，经其处理后产生的污泥干从其出泥口排出，经其处理后产生的水从其出水口排出，经其处理后产生的气体从其出气口排出;
所述加药装置，其出口与所述加药泵的进口连接。
优选地，所述脱水叠螺机包括污泥混合搅拌仓及叠螺浓缩机;
所述污泥混合搅拌仓包括过滤装置、搅拌装置、与所述污泥泵的出口连接的第一进口和与所述加药泵的出口连接的第二进口;
所述叠螺浓缩机包括用于排出污泥干的出泥口、用于排出水的出水口和用于排出气体的出气口。
优选地，所述污泥混合搅拌仓还包括用于输入自来水的第三进口。
优选地，所述加药装置包括药剂储仓、自动称量装置和药水混合仓。
优选地，所述药水混合仓包括用于输入自来水的进口。
优选地，还包括：
离心风机，其装载在所述可移动柜体内，其第一进口与所述格栅池的出气口连接，其第二进口与所述脱水叠螺机的出气口连接。
优选地，还包括：
空气除臭机，其进口与所述离心风机的出口连接。
本实用新型技术方案，具有如下优点：
1.本实用新型实施例提供的移动污泥脱水系统，通过设置可移动柜体，将作用于污泥脱水作业的所有部件都可以装载在该可移动柜体内，当需要移动时，只要驱动控制可移动柜体进行移动即可，使得对污泥处理作业不受地域限制，极大地提高了便捷性。通过设置脱水叠螺机经其处理后产生的污泥干从其出泥口排出，经其处理后产生的水从其出水口排出，经其处理后产生的气体从其出气口排出，实现了水、气、物的分别排出，提高了脱水效率。
2.本实用新型实施例提供的移动污泥脱水系统，通过设置离心风机和空气除臭机，可以将格栅池、脱水叠螺机中产生的气体抽出并进行除臭、过滤后再排放到空气中，从而不会对环境产生污染。
