申请日2015.12.04
公开(公告)日2016.05.18
IPC分类号C02F7/00
摘要
本实用新型涉及一种用于污水处理的可提升曝气装置，用于处理污水处理池内的污水;包括：曝气主体，设置在污水处理池内;提升装置，所述提升装置设置在污水处理池外的地面上，所述提升装置与所述曝气主体的上端相连。本实用新型通过设置提升装置，可将曝气主体提升到地面上进行维修，可有效解决现有曝气装置检修、维修和更换曝气器困难的问题，有效减少工人的劳动量;可提升曝气装置使用年限。

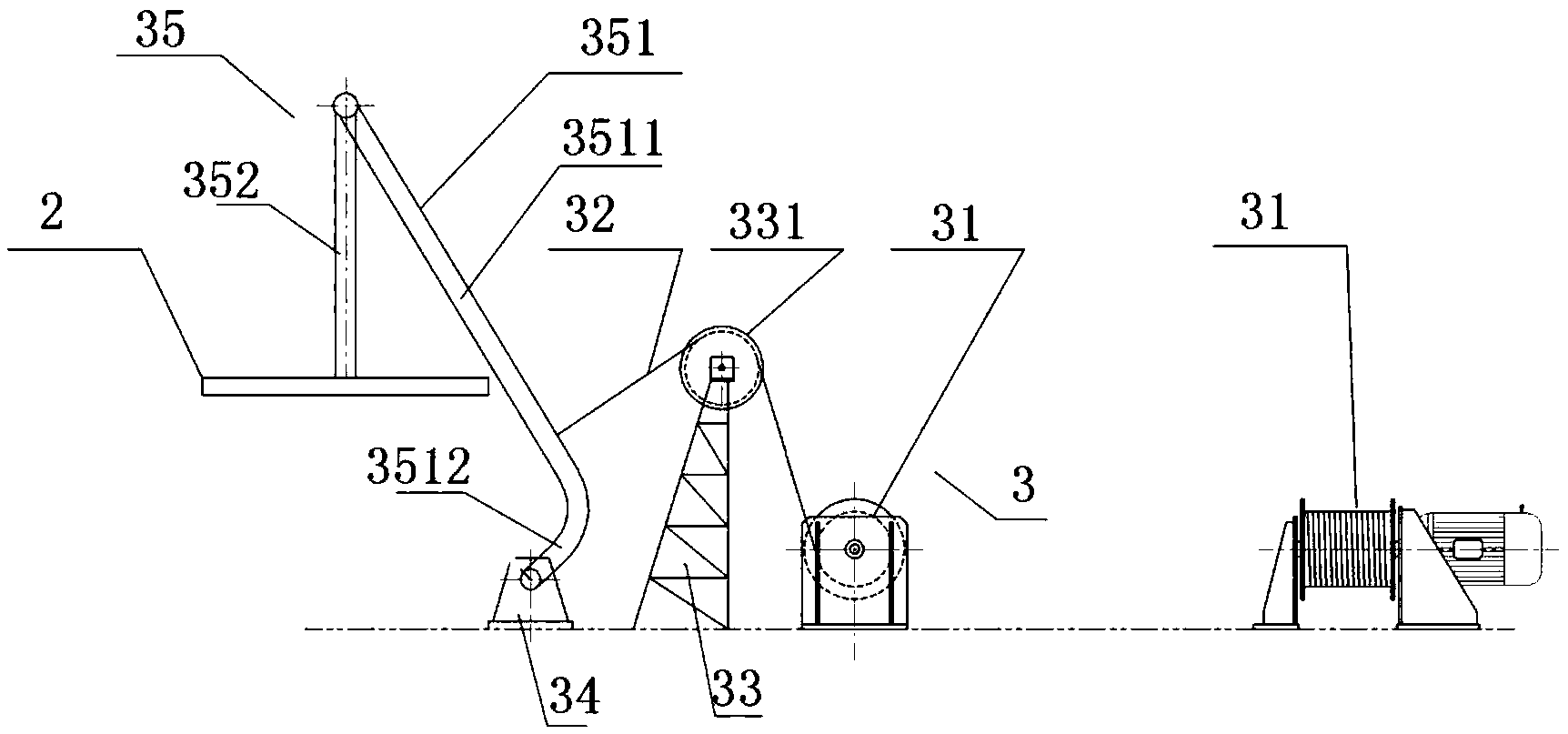

摘要附图
权利要求书
1.一种用于污水处理的可提升曝气装置，包括污水处理池(1);其特征在于，还包括：
曝气主体(2)，设置在污水处理池(1)内;
提升装置(3)，所述提升装置(3)设置在污水处理池(1)外的地面上，所述提升装置(3)与所述曝气主体(2)的上端相连;
所述提升装置(3)包括：
卷扬机(31)，所述卷扬机(31)的驱动转轴上缠绕有牵引绳(32);
支架(33)，所述支架(33)设置在污水处理池(1)外的地面上，所述支架(33)设置在所述污水处理池(1)与所述卷扬机(31)之间;所述支架(33)顶端的高度高于所述卷扬机(31)的高度，所述牵引绳(32)的中部压接在所述支架(33)的顶端;
支撑桩(34)，所述支撑桩(34)设置在污水处理池(1)外的地面上，所述支撑桩(34)设置在所述污水处理池(1)与所述支架(33)之间，所述支撑桩(34)、支架(33)和卷扬机(31)在一条直线上;
连杆组(35)，所述连杆组(35)的一端与所述支撑桩(34)转动相连，所述连杆组(35)的另一端与所述曝气主体(2)的上端固定相连;所述牵引绳(32)的端部与所述连杆组(35)的中部固定相连，所述牵引绳(32)与所述连杆组(35)的连接点位于所述支架(33)顶端的下方。
2.根据权利要求1所述一种用于污水处理的可提升曝气装置，其特征在于，所述支撑桩(34)靠近支架(33)的一侧设有限位器(341)，当所述连杆组(35)转动至预设位置时，所述连杆组(35)与所述限位器(341)接触，所述连杆组(35)停止转动。
3.根据权利要求2所述一种用于污水处理的可提升曝气装置，其特征在于，所述连杆组(35)包括：
第一连杆(351)，所述第一连杆(351)呈“L”型，所述第一连杆(351)斜向布置，所述第一连杆(351)包括一体连接的长杆段(3511)和短杆段(3512)，所述短杆段(3512)的端部与所述支撑桩(34)转动相连，所述长杆段(3511)的端部位于所述污水处理池(1)的上方，所述牵引绳(32)的端部与长杆段(3511)的中部相连;
第二连杆(352)，所述第二连杆(352)的一端与所述长杆段(3511)的端部转动相连，所述第二连杆(352)的另一端与所述曝气主体(2)的上端固定相连，所述第二连杆(352)竖直布置。
4.根据权利要求3所述一种用于污水处理的可提升曝气装置，其特征在于，所述支架(33)上端设有滚轮(331)，所述牵引绳(32)压接在所述滚轮(331)上。
5.根据权利要求4所述一种用于污水处理的可提升曝气装置，其特征在于，所述长杆段(3511)上套接有套管(3513)，所述套管(3513)可沿所述长杆段(3511)滑动;所述牵引绳(32)的端部与所述套管(3513)的外壁固定相连。
6.根据权利要求1-5任一项所述一种用于污水处理的可提升曝气装置，其特征在于，所述曝气主体(2)包括多根平行布设的曝气支管(25)和一根垂直于曝气支管的曝气主管(24)，所述曝气主管(24)和曝气支管(25)相互连通;所述曝气支管(25)上垂直均匀布置有多根管式曝气器(251)，所述曝气主管(24)的中心位置上开设有进气孔(241)。
7.根据权利要求6所述一种用于污水处理的可提升曝气装置，其特征在于，所述曝气主体(2)的底面上设有两个配重(21)，所述配重(21)与所述曝气支管(25)的外壁固定相连。
8.根据权利要求7所述一种用于污水处理的可提升曝气装置，其特征在于，所述曝气主体(2)四周设有防撞机构(23)，所述防撞机构(23)与所述曝气支管(25)的外壁固定相连。
9.根据权利要求8所述一种用于污水处理的可提升曝气装置，其特征在于，所述曝气主体(2)的底面上垂直固定连接有支撑杆(22)，所述支撑杆(22)与所述曝气支管(25)的外壁固定相连。
说明书
一种用于污水处理的可提升曝气装置
技术领域
本实用新型涉及一种用于污水处理的可提升曝气装置，具体涉及一种用于石油化工污水处理的可提升曝气装置。
背景技术
石油化工废水因污染比较严重，直排会对环境造成很大的污染，因此，需要对石油化工废水的处理引起足够的重视。现有的石油化工废水的核心处理工艺为生化处理，其好氧处理工艺段的曝气装置经历了旋混曝气装置、微孔圆盘式曝气装置、橡胶管式曝气装置、高分子聚合物微孔曝气装置等发展阶段。目前，高分子聚合物微孔曝气装置因其使用年限较长、运行过程中气泡均匀而被人们接受并广泛应用。如图1和图2所示，现有的石油化工废水处理曝气装置采用枝状布置，各点气压不一致，容易出现同一池体内曝气量分布不均匀等情况，另外，曝气装置采用固定装置固定在池底，曝气装置发生问题更换或检修时，需要排干池体中的污水，给操作人员带来很大的不便。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术的不足，提供一种用于污水处理的可提升曝气装置。
本实用新型解决上述技术问题的技术方案如下：一种用于污水处理的可提升曝气装置，包括：污水处理池;
曝气主体，设置在污水处理池内;
提升装置，所述提升装置设置在污水处理池外的地面上，所述提升装置与所述曝气主体的上端相连。
本实用新型的有益效果是：本实用新型通过设置提升装置，可将曝气主体提升到地面上进行维修，可有效解决现有曝气装置检修、维修和更换曝气器困难的问题，有效减少工人的劳动量;可提升曝气装置使用年限。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述提升装置包括：
卷扬机，所述卷扬机的驱动转轴上缠绕有牵引绳;
支架，所述支架设置在污水处理池外的地面上，所述支架设置在所述污水处理池与所述卷扬机之间;所述支架顶端的高度高于所述卷扬机的高度，所述牵引绳的中部压接在所述支架的顶端;
支撑桩，所述支撑桩设置在污水处理池外的地面上，所述支撑桩设置在所述污水处理池与所述支架之间，所述支撑桩、支架和卷扬机在一条直线上;
连杆组，所述连杆组的一端与所述支撑桩转动相连，所述连杆组的另一端与所述曝气主体的上端固定相连;所述牵引绳的端部与所述连杆组的中部固定相连，所述牵引绳与所述连杆组的连接点位于所述支架顶端的下方。
采用上述进一步方案的有益效果是：通过设置卷扬机作为驱动力，提升过程方便提升。
进一步，所述支撑桩靠近支架的一侧设有限位器。
采用上述进一步方案的有益效果是：通过设置限位器，可保证整套曝气系统能整体提升到便于维修的位置，并能够稳定停留。
进一步，所述连杆组包括：
第一连杆，所述第一连杆呈“L”型，所述第一连杆斜向布置，所述第一连杆包括一体连接的长杆段和短杆段，所述短杆段的端部与所述支撑桩转动相连，所述长杆段的端部位于所述污水处理池的上方，所述牵引绳的端部与长杆段的中部相连;
第二连杆，所述第二连杆的一端与所述长杆段的端部转动相连，所述第二连杆的另一端与所述曝气主体的上端固定相连，所述第二连杆竖直布置。
采用上述进一步方案的有益效果是：通过设置斜向布置的“L”型第一连杆，便于提升和限位。
进一步，所述支架上端设有滚轮，所述牵引绳压接在所述滚轮上。
采用上述进一步方案的有益效果是：通过在支架上端设置滚轮，方便牵引绳的移动。
进一步，所述长杆段上套接有套管，所述套管可沿所述长杆段滑动;所述牵引绳的端部与所述套管的外壁固定相连。
采用上述进一步方案的有益效果是：套管的设置可微调第一连杆的位移。
进一步，所述曝气主体包括多根平行布设的曝气支管和一根垂直于曝气支管的曝气主管，所述曝气主管和曝气支管相互连通;所述曝气支管上垂直均匀布置有多根管式曝气器，所述曝气主管的中心位置上开设有进气孔。
采用上述进一步方案的有益效果是：通过设置曝气主管和曝气支管，空气可从曝气主管中心的进气孔进入并分流到曝气支管内，经过管式曝气器均匀曝气，整个曝气装置可保证各点气压相等，从而保证池内供气的均匀性。
进一步，所述曝气主体的底面上设有两个配重，所述配重与所述曝气支管的外壁固定相连。
采用上述进一步方案的有益效果是：通过设置配重，可防止曝气时，曝气主体装置上浮。
进一步，所述曝气主体四周设有防撞机构，所述防撞机构与所述曝气支管的外壁固定相连。
采用上述进一步方案的有益效果是：通过设置防撞机构，避免曝气主体提升过程中，撞击到池的内壁而造成损坏。
进一步，所述曝气主体的底面上垂直固定连接有支撑杆，所述支撑杆与所述曝气支管的外壁固定相连。
采用上述进一步方案的有益效果是：通过设置支撑杆，可避免曝气主体与池底接触，造成曝气不均匀。
