申请日2017.11.23
公开(公告)日2018.03.06
IPC分类号C02F1/00; C02F101/16
摘要
本发明提供一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，涉及锅炉设备领域，包括锅炉、吹灰器和脱硝系统，还包括水箱和水泵，所述锅炉和吹灰器的排污水管与水箱连接，水泵进水口与水箱连接，水泵出水口与脱硝系统连接，锅炉和吹灰器的排污水供给脱硝系统使用，可以大大节约水资源，保护环境。

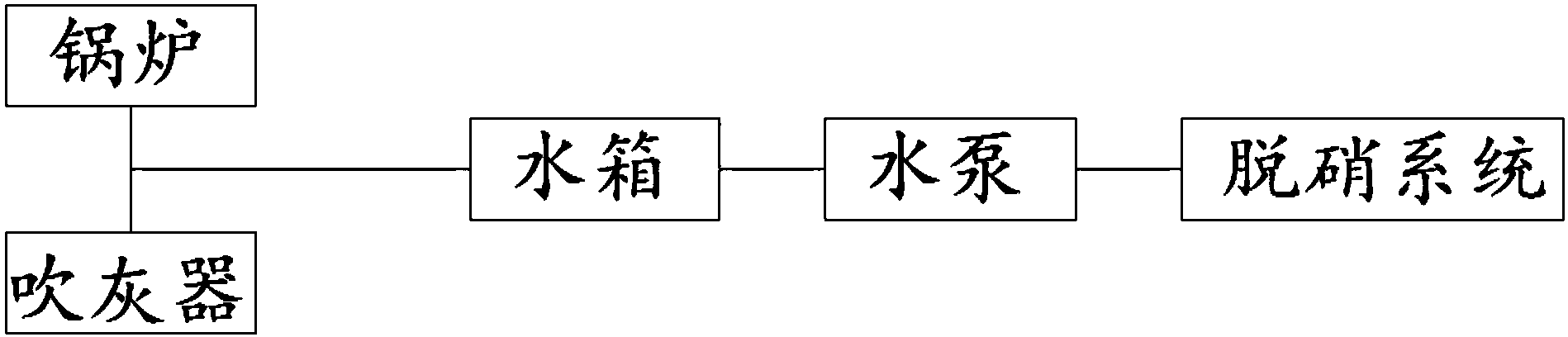

摘要附图
权利要求书
1.一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，包括锅炉、吹灰器和脱硝系统，还包括水箱和水泵，所述锅炉和吹灰器的排污水管与水箱连接，水泵进水口与水箱连接，水泵出水口与脱硝系统连接。
2.根据权利要求1所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，所述水箱上端分别设有锅炉污水进口和吹灰器污水进口，锅炉通过第一连接管与锅炉污水进口连接，吹灰器通过第二连接管与吹灰器污水进口连接;
所述水箱下端侧壁开有出水口，水泵进水口通过第三连接管与出水口连接;
所述水泵出水口通过第四连接管与所述脱硝系统连接。
3.根据权利要求2所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，所述水箱底部还设有排污管，水箱顶部还设有溢流管，水箱顶部还设有排空气阀。
4.根据权利要求1-3任一所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，所述水泵的入口处安装过滤网和手动门，水泵的出口处安装逆止门和手动门。
5.根据权利要求1所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，所述脱硝系统包括稀释水箱和溶解水箱，稀释水箱和溶解水箱上分别连接有原有管道;
所述第四连接管在前端分支后分别连接稀释水箱和溶解水箱。
6.根据权利要求1所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，所述水箱内设有液位计，水箱还设有低液位连锁机构，与水泵连接，在低液位时关闭水泵。
7.根据权利要求1所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，所述水箱包括若干，若干水箱间通过连接水管连接。
8.根据权利要求1所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，还包括备用水泵，所述备用水泵与水泵并排设置。
9.根据权利要求1所述的一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，其特征在于，所述第一连接管和第二连接管上均设有手动阀门。
说明书
一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置
技术领域
本发明涉及锅炉设备领域，具体涉及一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置。
背景技术
目前，在保护环境的基础上，安装脱硝系统，而现在脱硝系统的用水均来自凝结水，然而循环流化床锅炉设计锅炉连续排污水经定排扩容后作为废水回收至化学工业水池，吹灰器疏水经废水回收到化学工业水池，废水不能回收，非常浪费。
针对于此，需要做出改进。
发明内容
本发明提供了一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，将锅炉和吹灰器的排污水供给脱硝系统使用，可以大大节约水资源。
一种锅炉和吹灰器排污水用于脱硝系统的回收利用装置，包括锅炉、吹灰器和脱硝系统，还包括水箱和水泵，所述锅炉和吹灰器的排污水管与水箱连接，水泵进水口与水箱连接，水泵出水口与脱硝系统连接。
进一步的，所述水箱上端分别设有锅炉污水进口和吹灰器污水进口，锅炉通过第一连接管与锅炉污水进口连接，吹灰器通过第二连接管与吹灰器污水进口连接;
所述水箱下端侧壁开有出水口，水泵进水口通过第三连接管与出水口连接;
所述水泵出水口通过第四连接管与所述脱硝系统连接。
进一步的，所述水箱底部还设有排污管，水箱顶部还设有溢流管，水箱顶部还设有排空气阀。
进一步的，所述水泵的入口处安装过滤网和手动门，水泵的出口处安装逆止门和手动门。
进一步的，所述脱硝系统包括稀释水箱和溶解水箱，稀释水箱和溶解水箱上分别连接有原有管道;
所述第四连接管在前端分支后分别连接稀释水箱和溶解水箱。
进一步的，所述水箱内设有液位计，水箱还设有低液位连锁机构，与水泵连接，在低液位时关闭水泵。
进一步的，所述水箱包括若干，若干水箱间通过连接水管连接。
进一步的，还包括备用水泵，所述备用水泵与水泵并排设置。
进一步的，所述第一连接管和第二连接管上均设有手动阀门。
本发明的优点在于：通过将锅炉和吹灰器的排污水管与水箱连接，水泵进水口与水箱连接，水泵出水口与脱硝系统连接，将锅炉和吹灰器的排污水，供给脱硝系统使用，大大节约了水资源，节省成本，高效环保。
