摘要
本发明公开了一种应用于煤气柜放散管的废水收集装置，通过在传统的放散管出口处加装弯管，防止在放散管工作时向空钟喷洒废水，再在弯管出口加装用于收集废水的储罐，由于被弯管阻挡的废水，废水由放散管的向外气流推动进入储罐，维护人员只需要定期清理储罐即可，大大节省了维护成本，同时减少了放散管周边的污染，为工厂提供良好的工作环境。
摘要附图
权利要求书

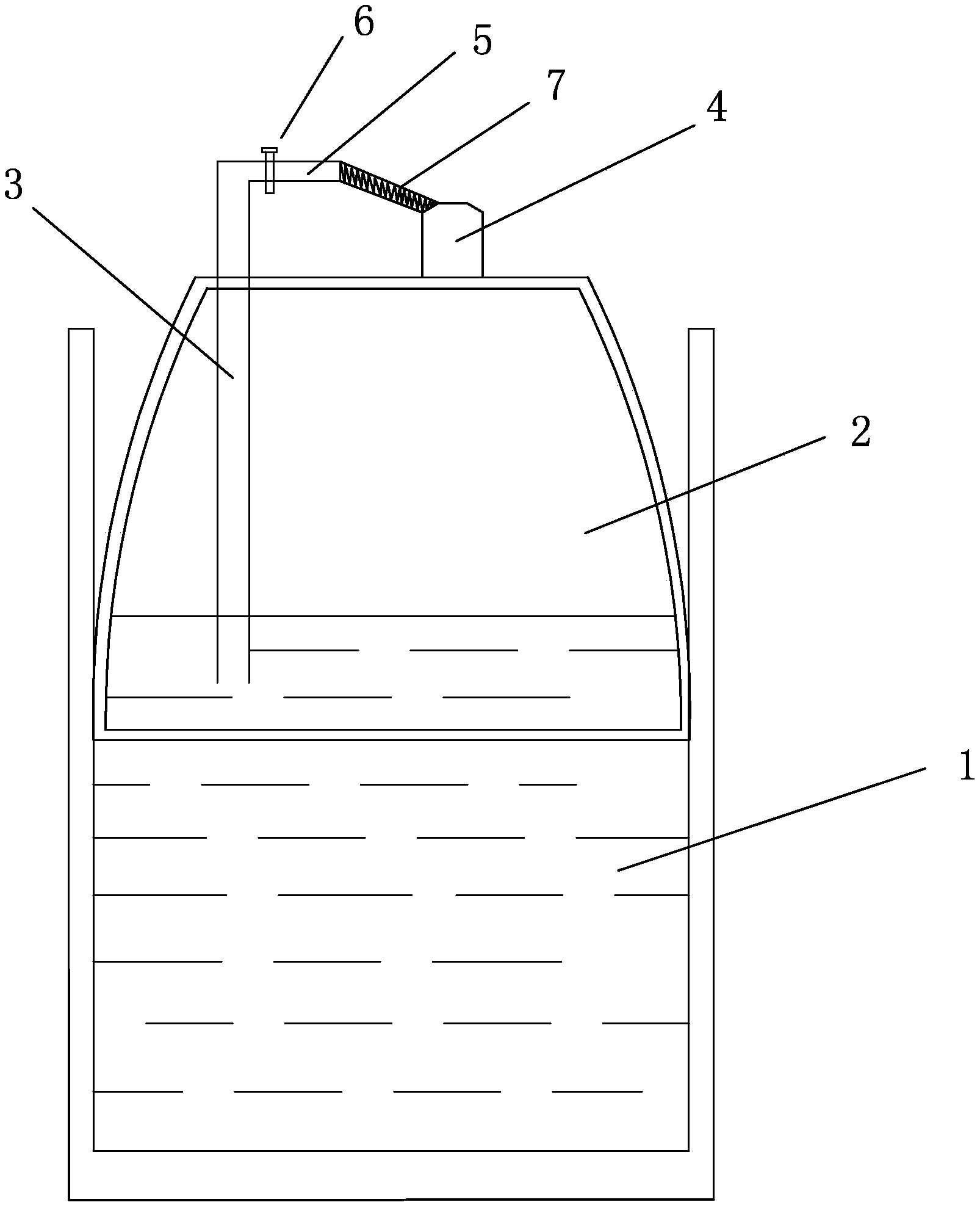

1.一种应用于煤气柜放散管的废水收集装置，其特征在于：包括煤气柜腔体(1)、煤气柜钟罩(2)、垂直贯穿煤气柜钟罩(2)的放散管(3)和用于收集废水的储罐(4)，所述煤气柜钟罩(2)腔内中空，底部大小与煤气柜腔体(1)的内侧壁大小相匹配，所述煤气柜腔体(1)内装有液体，液面高于煤气柜钟罩(2)的底部，所述煤气柜钟罩(2)根据煤气柜钟罩(2)的腔内气压上下浮动，所述放散管(3)固定于所述煤气柜钟罩(3)上，所述放散管(3)底部不低于煤气柜钟罩(2)底部，所述放散管(3)的顶部的喷射口处设置有弯管(5)，所述弯管(5)与储罐(4)的入口连接。
2.根据权利要求1所述的一种应用于煤气柜放散管的废水收集装置，其特征在于：所述煤气柜腔体(1)为中空立体圆柱，相应所述煤气柜钟罩(2)底部为圆形。
3.根据权利要求2所述的一种应用于煤气柜放散管的废水收集装置，其特征在于：所述煤气柜钟罩(2)直径大小由底部向顶部逐渐减少。
4.根据权利要求1所述的一种应用于煤气柜放散管的废水收集装置，其特征在于：所述煤气柜钟罩(2)上包括两条放散管(3)，分别设置于煤气柜钟罩(2)两侧。
5.根据权利要求1所述的一种应用于煤气柜放散管的废水收集装置，其特征在于：所述放散管(3)上包括用于控制放散管(3)通断的气阀(6)，所述气阀(6)位于煤气柜钟罩(2)上方。
6.根据权利要求1所述的一种应用于煤气柜放散管的废水收集装置，其特征在于：所述弯管(5)相对放散管(3)呈90度弯曲，与储罐(4)的入口之间通过不透气的软管(7)连接。
7.根据权利要求1所述的一种应用于煤气柜放散管的废水收集装置，其特征在于：所述储罐(4)上设置有用于散发气体的小孔。
说明书
一种应用于煤气柜放散管的废水收集装置
技术领域
本发明涉及工业煤气处理领域，特别是一种应用于煤气柜放散管的废水收集装置。
背景技术
工业煤气，或者称焦炉煤气，是一种适合用做高温工业炉的燃料的煤气，常见于我国重工业和部分轻工业;我国是世界焦炭产量最大的国家，产生的焦炉煤气量巨大，如何高效、合理地利用是关系环保、资源综合利用、节能减排的重大课题。
针对工业生产出的煤气，并不是立即就投入使用，考虑到工厂内设备24小时不停机工作，煤气需要有相应地方存放。目前大部分工厂内都设置有储存煤气的大型储气装置，一般为气柜，气柜在建立初期需要考虑到内部泄压的装置，通常使用放散管泄压，但是放散管在长期使用时容易积累废水或湿润的固体污染物，当放散管向外喷射气体时会将污染物同时带出，喷向空中，对周边环境造成污染，需要工人频繁清理。
发明内容
为解决上述问题，本发明的目的在于提供一种应用于煤气柜放散管的废水收集装置，通过加装弯管防止废水直喷。
本发明解决其问题所采用的技术方案是：
一种应用于煤气柜放散管的废水收集装置，包括煤气柜腔体、煤气柜钟罩、垂直贯穿煤气柜钟罩的放散管和用于收集废水的储罐，所述煤气柜钟罩腔内中空，底部大小与煤气柜腔体的内侧壁大小相匹配，所述煤气柜腔体内装有液体，液面高于煤气柜钟罩的底部，所述煤气柜钟罩根据煤气柜钟罩的腔内气压上下浮动，所述放散管固定于所述煤气柜钟罩上，所述放散管底部不低于煤气柜钟罩底部，所述放散管的顶部的喷射口处设置有弯管，所述弯管与储罐的入口连接。
进一步，所述煤气柜腔体为中空立体圆柱，相应所述煤气柜钟罩底部为圆形。
进一步，所述煤气柜钟罩直径大小由底部向顶部逐渐减少。
进一步，所述煤气柜钟罩上包括两条放散管，分别设置于煤气柜钟罩两侧。
进一步，所述放散管上包括用于控制放散管通断的气阀，所述气阀位于煤气柜钟罩上方。
进一步，所述弯管相对放散管呈90度弯曲，与储罐的入口之间通过不透气的软管连接。
进一步，所述储罐上设置有用于散发气体的小孔。
本发明的有益效果是：通过在传统的放散管出口处加装弯管，防止在放散管工作时向空钟喷洒废水，储罐用于收集由于被弯管阻挡的废水，废水由放散管的向外气流推动进入储罐，维护人员只需要定期清理储罐即可，大大节省了维护成本，同时减少了放散管周边的污染，为工厂提供良好的工作环境。
