申请日2017.11.20
公开(公告)日2018.03.02
IPC分类号F28D1/047; F28F19/01; F28F27/00; F28G9/00
摘要
本发明公开了一种印染废水热能回收装置，包括过滤装置，过滤装置的进水口与印染废水排放管相连，过滤装置的出水口通过管道与废水箱的上顶面相连，废水箱的侧壁上部开连有溢流管，溢流管的液面高度与废水箱的液面高度相等，废水箱侧壁下部开设有排污口，废水箱内设置有换热管，换热管的上端通过管道与循环泵的出水口相连，换热管的下端通过管道与第一阀门的一端相连，循环泵的进水口通过管道与加热水箱的出水口相连，第一阀门的另一端与所述加热水箱的第一出水口相连，加热水箱的第二出水口与第二阀门的一端相连，第二阀门的另一端与储热水箱的进水口相连。本发明提供的一种印染废水热能回收装置，够将印染废水中的热能进行回收利用，达到节约能源效果。

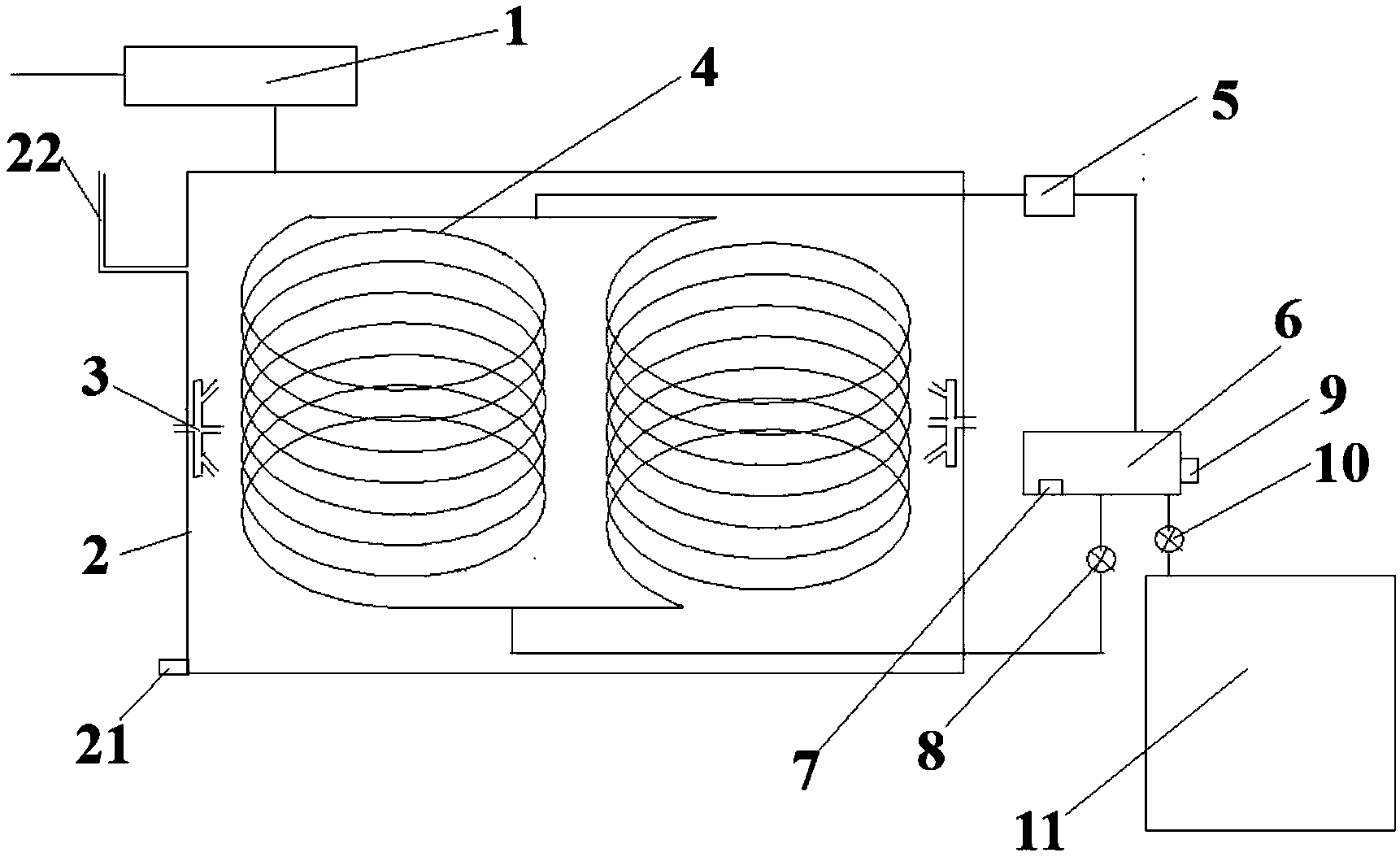

摘要附图
权利要求书
1.一种印染废水热能回收装置，其特征在于：包括过滤装置(1)，所述过滤装置(1)的进水口与印染废水排放管相连，所述过滤装置(1)的出水口通过管道与废水箱(2)的上顶面相连，所述废水箱(2)的侧壁上部开连有溢流管(22)，所述溢流管(22)的液面高度与所述废水箱(2)的液面高度相等，所述废水箱(2)侧壁下部开设有排污口(21)，所述废水箱(2)内设置有换热管(4)，所述换热管(4)的上端通过管道与循环泵(5)的出水口相连，所述换热管(4)的下端通过管道与第一阀门(8)的一端相连，所述循环泵(5)的进水口通过管道与加热水箱(6)的出水口相连，所述第一阀门(8)的另一端与所述加热水箱(6)的第一出水口相连，所述加热水箱(6)的第二出水口与第二阀门(10)的一端相连，所述第二阀门(10)的另一端与储热水箱(11)的进水口相连。
2.根据权利要求1所述的一种印染废水热能回收装置，其特征在于： 所述换热管(4)的个数为N个，若干个所述换热管(4)并联设置，其中N为大于等于2的整数。
3.根据权利要求1所述的一种印染废水热能回收装置，其特征在于：所述换热管(4)的形状为螺旋形。
4.根据权利要求1所述的一种印染废水热能回收装置，其特征在于：所述加热水箱(6)设置有温度传感器(7)，所述加热水箱(6)外设置有控制器(9)，所述控制器(9)与所述温度传感器(7)相连，所述控制器(9)与所述循环泵(5)的电源开关相连。
5.根据权利要求1所述的一种印染废水热能回收装置，其特征在于：所述废水箱(2)的侧壁上设置有旋转喷水头(3)，所述旋转喷水头(3)通过管道与水泵相连。
6.根据权利要求1所述的一种印染废水热能回收装置，其特征在于： 所述废水箱(2)为三层紧密压实结构，从外到内分别为第一混凝土层，保温层和第二混凝土层。
说明书
一种印染废水热能回收装置
技术领域
本发明具体涉及一种印染废水热能回收装置。
背景技术
我国纺织印染企业数量众多,每天要排放大量废热水。这些废水的温度一般较高，在排放前进行降温工序，这样就存在热能大量浪费的情况，对于这些热量的回收，对于节约能源和保护环境的意义是巨大的。
发明内容
本发明要解决的技术问题是，提供一种能够将印染废水中的热能进行回收利用，达到节约能源效果的印染废水热能回收装置。
为解决上述技术问题，本发明采用的技术方案为：
一种印染废水热能回收装置，包括过滤装置，所述过滤装置的进水口与印染废水排放管相连，所述过滤装置的出水口通过管道与废水箱的上顶面相连，所述废水箱的侧壁上部开连有溢流管，所述溢流管的液面高度与所述废水箱的液面高度相等，所述废水箱侧壁下部开设有排污口，所述废水箱内设置有换热管，所述换热管的上端通过管道与循环泵的出水口相连，所述换热管的下端通过管道与第一阀门的一端相连，所述循环泵的进水口通过管道与加热水箱的出水口相连，所述第一阀门的另一端与所述加热水箱的第一出水口相连，所述加热水箱的第二出水口与第二阀门的一端相连，所述第二阀门的另一端与储热水箱的进水口相连。
所述换热管的个数为N个，若干个所述换热管并联设置，其中N为大于等于2的整数。
所述换热管的形状为螺旋形。
所述加热水箱设置有温度传感器，所述加热水箱外设置有控制器，所述控制器与所述温度传感器相连，所述控制器与所述循环泵的电源开关相连。
所述废水箱的侧壁上设置有旋转喷水头，所述旋转喷水头通过管道与水泵相连。
所述废水箱为三层紧密压实结构，从外到内分别为第一混凝土层，保温层和第二混凝土层。
本发明的有益效果：本发明提供的一种印染废水热能回收装置，高温的印染废水经过过滤装置后进入到废水箱中，多余的或者温度降低废水从溢流管流出排放，加热水箱中的水通过循环泵在换热管中流动，高温的废水通过换热管对水进行加热，水箱中加热好的水进入到储热水箱中，最终实现印染废水中的热能的回收利用。
