申请日2017.11.20
公开(公告)日2018.03.02
IPC分类号C02F9/14; C02F101/30
摘要

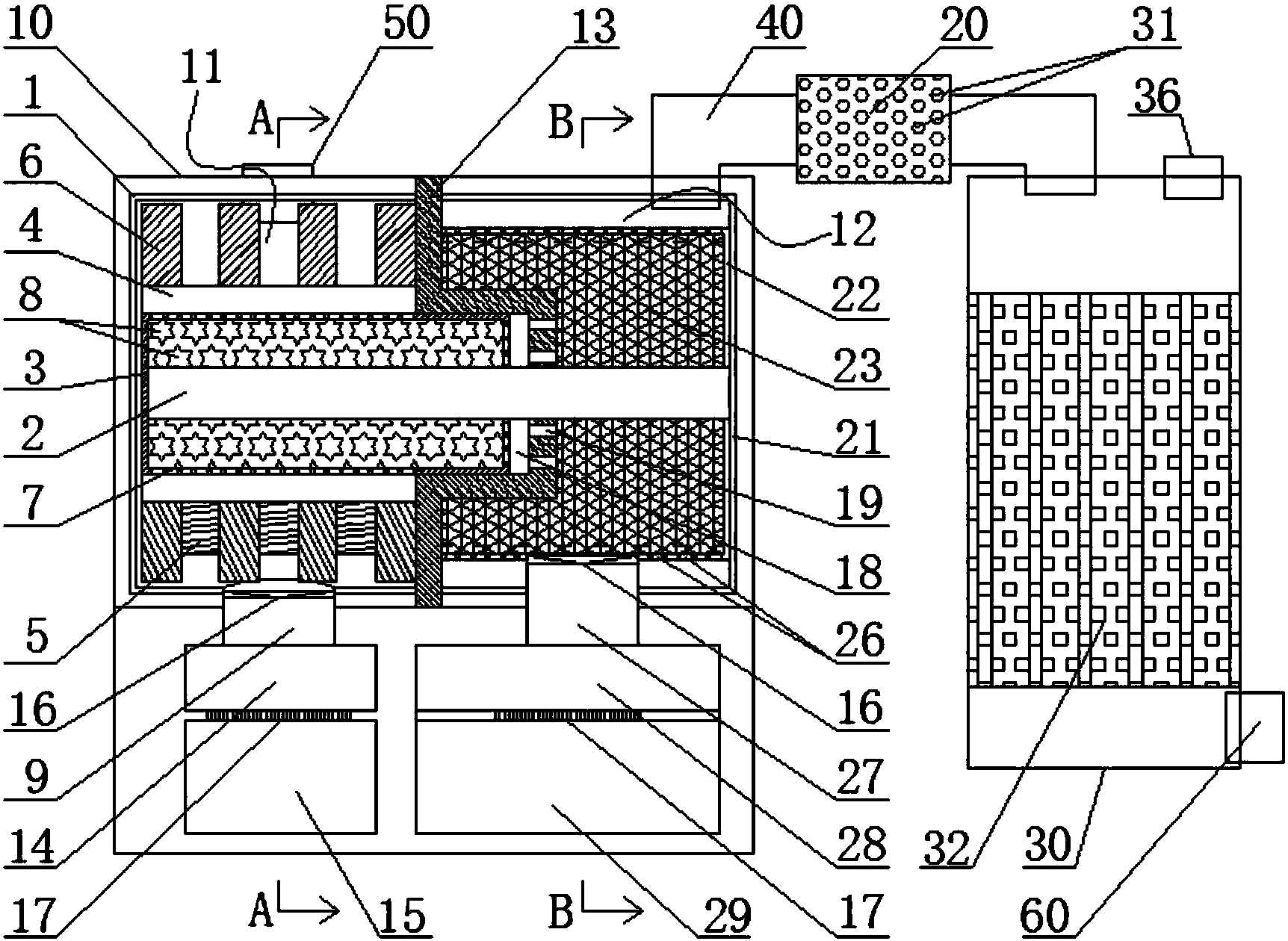

本发明公开了一种生活污水滤料装置，属于生活污水处理技术领域，包括固体杂质过滤箱和有机物清理箱两个相对较大的箱体及连接两者的连接管，还有设于连接管上的油液过滤箱;固体杂质过滤箱用挡板分隔出大固体过滤区和小固体过滤区;大固体过滤腔内设有风车结构的转筒一和转动叶片组，固定筒体一一侧和转动叶片上设有相适配的固定刀齿和叶片刀齿，转筒一侧壁上设置通孔一，转筒一内填充活性炭;小固体过滤腔内设有转筒二和转动扇叶，转动扇叶之间设有填充有石英砂和沸石的网状金属，转筒二侧壁上布有通孔三;还设有固体容纳盒及水体收纳盒。本发明设计合理且优化，结构紧凑，占用空间相对较小;工作流程较短，处理效率较高，且处理效果较好。
摘要附图
权利要求书
1.一种生活污水滤料装置，其特征在于，包括固体杂质过滤箱(10)、油液过滤箱(20)及有机物清理箱(30)，所述固体杂质过滤箱(10)与有机物清理箱(30)之间通过连接管(40)连接，所述油液过滤箱(20)连接于连接管(40)中部，所述固体杂质过滤箱(10)顶部设有进水口(50)，所述有机物清理箱(30)底部设有排水口(60);所述固体杂质过滤箱(10)内部包括由挡板(13)隔开的大固体过滤腔(11)和小固体过滤腔(12)，所述大固体过滤腔(11)和小固体过滤腔(12)分别由固定筒体一(1)和固定筒体二(21)转动安装在挡板(30)两侧形成，所述挡板(13)中部设有两端分别固定在固定筒体一(1)和固定筒体二(21)上的中心转轴(2)，所述进水口(50)穿过固定筒体一(1)上部，所述连接管(40)的入水口穿过固定筒体二(21)上部;
所述大固体过滤腔(11)内的中心转轴(2)上固定套装有转筒一(3)，所述转筒一(3)外表面沿其周边均匀固定有至少三个转动叶片(4)，其中一个转动叶片(4)的承载面位于所述进水口(50)的正下方，所述转动叶片(4)包括连接转筒一(3)的固定条(34)及沿固定条(34)长度方向均匀间隙式固定在固定条(34)上的至少两个叶片刀齿，所述固定筒体一(1)下部一侧设有与一个转动叶片(4)上所述叶片刀齿间的间隙相适配的固定刀齿(5)，所述叶片刀齿和固定刀齿(5)的相对面和相背面上均设有切割刀具(6);所述转筒一(3)侧壁上布有多个通孔一(7)，所述转筒一(3)内填充有活性炭(8)，所述转筒一(3)朝向挡板(13)的一面与挡板(13)中部相应位置上分别设有相互连通的通孔一(7)和通孔二(19);所述固定筒体一(1)底部设有大固体收集管(9)，所述大固体收集管(9)上端管口处设有阀门(16)，所述大固体收集管(9)下端连接大固体容纳盒(14)，所述大固体容纳盒(14)下方连通有水体收纳盒一(15)，所述大固体容纳盒(14)和水体收纳盒一(15)之间的连接处设有滤网(17);
所述小固体过滤腔(12)内的中心转轴(2)上固定套装有笼罩通孔二(19)的转筒二(22)，所述转筒二(22)内的中心转轴(22)外表面沿其周边均匀固定有至少三个转动扇叶(23)，每相邻两个所述转动扇叶(23)之间设有网状金属笼(24)，所述金属笼(24)内填充有石英砂和沸石(25)，所述转筒二(22)侧壁上布有多个通孔三(26);所述转筒二(22)底部设有小固体收集管(27)，所述小固体收集管(27)上端管口处设有阀门(16)，所述小固体收集管(27)下端连接小固体容纳盒(28)，所述小固体容纳盒(28)下方连通有水体收纳盒二(29)，所述小固体容纳盒(28)和水体收纳盒二(29)之间的连接处设有滤网(17);
所述油液过滤箱(20)内填充纤维球滤料(31)，所述有机物清理箱(30)内填充生物滤料(32)，所述有机物清理箱(30)上端设有进气口(36)。
2.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述固定筒体一(1)上供进水口(50)穿过的部位设有进水口固定体(33)，所述进水口固定体(33)衔接于固定筒体一(1)上，且进水口固定体(33)上任意位置与中心转轴(2)中心之间的距离都大于固定筒体一(1)与中心转轴(2)中心之间的距离。
3.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述转动叶片(4)上与固定端相对的一端及其两侧均接触到固定筒体一(1)内壁。
4.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述挡板(13)中部设有通孔二(19)的部分弯折突出于其周边部分，形成折形区(18)，所述转筒一(3)朝向挡板(13)的一端所在侧位于折形区(18)内，且转筒一(3)侧壁位于折形区(18)内的部分贴合在挡板(13)上。
5.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述转动扇叶(23)为过滤板。
6.根据权利要求1所述的一种生活污水滤料装置，其特征在于，所述大固体容纳盒(14)、水体收纳盒一(15)、小固体容纳盒(28)及水体收纳盒二(29)的一侧均设有开合门(35)，且开合门(35)所在侧嵌入固体杂质过滤箱(10)侧壁并暴露。
说明书
一种生活污水滤料装置
技术领域
本发明涉及生活污水处理技术领域，具体的涉及一种生活污水滤料装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;含有无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。我国污水处理产业发展进步较晚，建国以来到改革开放前，我国污水处理的需求主要是以工业和国防尖端使用为主。改革开放后，国民经济的快速发展，人民生活水平的显著提高，拉动了污水处理的需求。伴随着污水处理市场的快速发展，我国污水处理产量也结束了长期徘徊的局面，实现了高速增长。从总体上看，我国污水处理正在经历由规模小、水平低、品种单一、严重不能满足需求到具有相当规模和水平、品种质量显著提高和初步满足国民经济发展要求的深刻转变，污水处理需求将逐步实现自给。
目前，现有的生活污水处理装置都是由填充各种滤料的单体过滤装置组合而成，其结构不够紧凑，占用空间较大;对生活污水处理的流程较长，处理效率较低。
发明内容
1.要解决的技术问题
本发明要解决的技术问题在于提供一种生活污水滤料装置，其整体设计合理且优化，结构紧凑，占用空间相对较小;对生活污水处理的流程较短，处理效率较高，且处理效果较好。
2.技术方案
为解决上述问题，本发明采取如下技术方案：
一种生活污水滤料装置，包括固体杂质过滤箱、油液过滤箱及有机物清理箱，所述固体杂质过滤箱与有机物清理箱之间通过连接管连接，所述油液过滤箱连接于连接管中部，所述固体杂质过滤箱顶部设有进水口，所述有机物清理箱底部设有排水口;所述固体杂质过滤箱内部包括由挡板隔开的大固体过滤腔和小固体过滤腔，所述大固体过滤腔和小固体过滤腔分别由固定筒体一和固定筒体二转动安装在挡板两侧形成，所述挡板中部设有两端分别固定在固定筒体一和固定筒体二上的中心转轴，所述进水口穿过固定筒体一上部，所述连接管的入水口穿过固定筒体二上部;
所述大固体过滤腔内的中心转轴上固定套装有转筒一，所述转筒一外表面沿其周边均匀固定有至少三个转动叶片，其中一个转动叶片的承载面位于所述进水口的正下方，所述转动叶片包括连接转筒一的固定条及沿固定条长度方向均匀间隙式固定在固定条上的至少两个叶片刀齿，所述固定筒体一下部一侧设有与一个转动叶片上所述叶片刀齿间的间隙相适配的固定刀齿，所述叶片刀齿和固定刀齿的相对面和相背面上均设有切割刀具;所述转筒一侧壁上布有多个通孔一，所述转筒一内填充有活性炭，所述转筒一朝向挡板的一面与挡板中部相应位置上分别设有相互连通的通孔一和通孔二;所述固定筒体一底部设有大固体收集管，所述大固体收集管上端管口处设有阀门，所述大固体收集管下端连接大固体容纳盒，所述大固体容纳盒下方连通有水体收纳盒一，所述大固体容纳盒和水体收纳盒一之间的连接处设有滤网;
所述小固体过滤腔内的中心转轴上固定套装有笼罩通孔二的转筒二，所述转筒二内的中心转轴外表面沿其周边均匀固定有至少三个转动扇叶，每相邻两个所述转动扇叶之间设有网状金属笼，所述金属笼内填充有石英砂和沸石，所述转筒二侧壁上布有多个通孔三;所述转筒二底部设有小固体收集管，所述小固体收集管上端管口处设有阀门，所述小固体收集管下端连接小固体容纳盒，所述小固体容纳盒下方连通有水体收纳盒二，所述小固体容纳盒和水体收纳盒二之间的连接处设有滤网;
所述油液过滤箱内填充纤维球滤料，所述有机物清理箱内填充生物滤料，所述有机物清理箱上端设有进气口。
进一步地，所述固定筒体一上供进水口穿过的部位设有进水口固定体，所述进水口固定体衔接于固定筒体一上，且进水口固定体上任意位置与中心转轴中心之间的距离都大于固定筒体一与中心转轴中心之间的距离。进水口固定体可以更好的稳定进水口的位置，防止水体外漏，而距离限定是为了防止阻碍转动叶片的旋转。
进一步地，所述转动叶片上与固定端相对的一端及其两侧均接触到固定筒体一内壁。使得转动叶片可完全推动其前方水体中的大固体，进而能促进刀齿对大固体的完全切割。
进一步地，所述挡板中部设有通孔二的部分弯折突出于其周边部分，形成折形区，所述转筒一朝向挡板的一端所在侧位于折形区内，且转筒一侧壁位于折形区内的部分贴合在挡板上。转筒一内的水体从朝向挡板的一端的通孔一流出后，进入折形区，然后从通孔二流向小固体过滤腔，结构设计合理且简便，便于应用。
进一步地，所述转动扇叶为过滤板。使得水体在转动扇叶两侧的网状金属笼之间能互通，促进过滤效果。
进一步地，所述大固体容纳盒、水体收纳盒一、小固体容纳盒及水体收纳盒二的一侧均设有开合门，且开合门所在侧嵌入固体杂质过滤箱侧壁并暴露。可便于清理过滤产物。
3.有益效果
(1)本发明所提供的装置大致上包括固体杂质过滤箱和有机物清理箱两个相对较大的箱体及连接两者的连接管，还有设于连接管上的油液过滤箱;固体杂质过滤箱用挡板分隔出大固体过滤区和小固体过滤区。整体结构紧凑，占用空间相对较小，且对生活污水处理的流程较短，处理效率较高。
(2)本发明在大固体过滤腔内设有转筒一和转动叶片组合成的风车结构，可便于水体冲击转动叶片使之发生转动，产生动力源，此时，叶片刀齿可对大固体进行初步切割;在转动叶片上间隙式设有叶片刀齿，便于拦截大固体，同时允许水体流过;又在固定筒体一下部一侧设置固定刀齿，当叶片刀齿带着大固体转动至该处时，叶片刀齿和固定刀齿擦肩而过的瞬间对大固体进行更为有效的切割破碎;在转筒一侧壁上设置通孔一，以供水体进入转筒一，被转筒一内填充的活性炭吸附净化(在生活污水刚通入大固体过滤腔时，吸附炭就对由污水产生的臭味进行吸附;水体进入转筒一后，吸附炭吸附污水中的有色高分子物质)。本发明在小固体过滤腔内设有转筒二和转动扇叶，转动扇叶之间设有填充有石英砂和沸石的网状金属笼，可对流经的水体进行吸附净化(除去水体中的小固体物质);在转筒二侧壁上布有通孔三，便于将水体释放至固定筒体二内，方便油液随液位上升;固体容纳盒及水体收纳盒的设置可将生活污水的部分过滤产物收集起来，以便于统一清理。由此可知，本发明结构设置合理且优化，不需另加动力源，且对生活污水中的固体杂物的过滤效果较好。
(3)本发明采用纤维球滤料能有效吸附污水中的油液，实现油液与水体的分离;本发明在有机物清理箱内填充生物滤料，生物滤料对有机物的分解作用较好，能通过微生物的生物化学作用将有机物分解为简单的无机物质二氧化碳和水;其在分解过程中需要消耗水中的溶解氧，故而在有机物清理箱上端设有进气口，以提供足够的氧气。
综上，本发明整体设计合理且优化，结构紧凑，占用空间相对较小;对生活污水处理的流程较短，处理效率较高，且过滤效果较好。
