申请日2017.11.20
公开(公告)日2018.03.06
IPC分类号C02F3/34; C02F103/34; C02F101/30
摘要
本发明公开了可促进微生物繁殖的医药中间体废水净化系统，包括设置污水管的生化罐，所述污水管的上方连通有制备微生物促进剂的反应罐，所述反应罐外部包覆有将反应罐外壁完全覆盖的遮光层，反应罐的内部设置有搅拌棒，反应罐的顶部设置有至少一个与反应罐连通的进液管，反应罐内部设置有隔板，所述隔板将反应罐内部腔体分为上、下两个独立的腔体，搅拌棒位于隔板上方的腔体内，隔板上设置有连通隔板上、下两个独立腔体的连接管，反应罐的侧壁上设置有进水管，所述进水管与隔板下方的反应罐腔体连通，连接管上设置有控制连接管导通的控制阀。本发明能够对医药中间体废水进行达标处理。

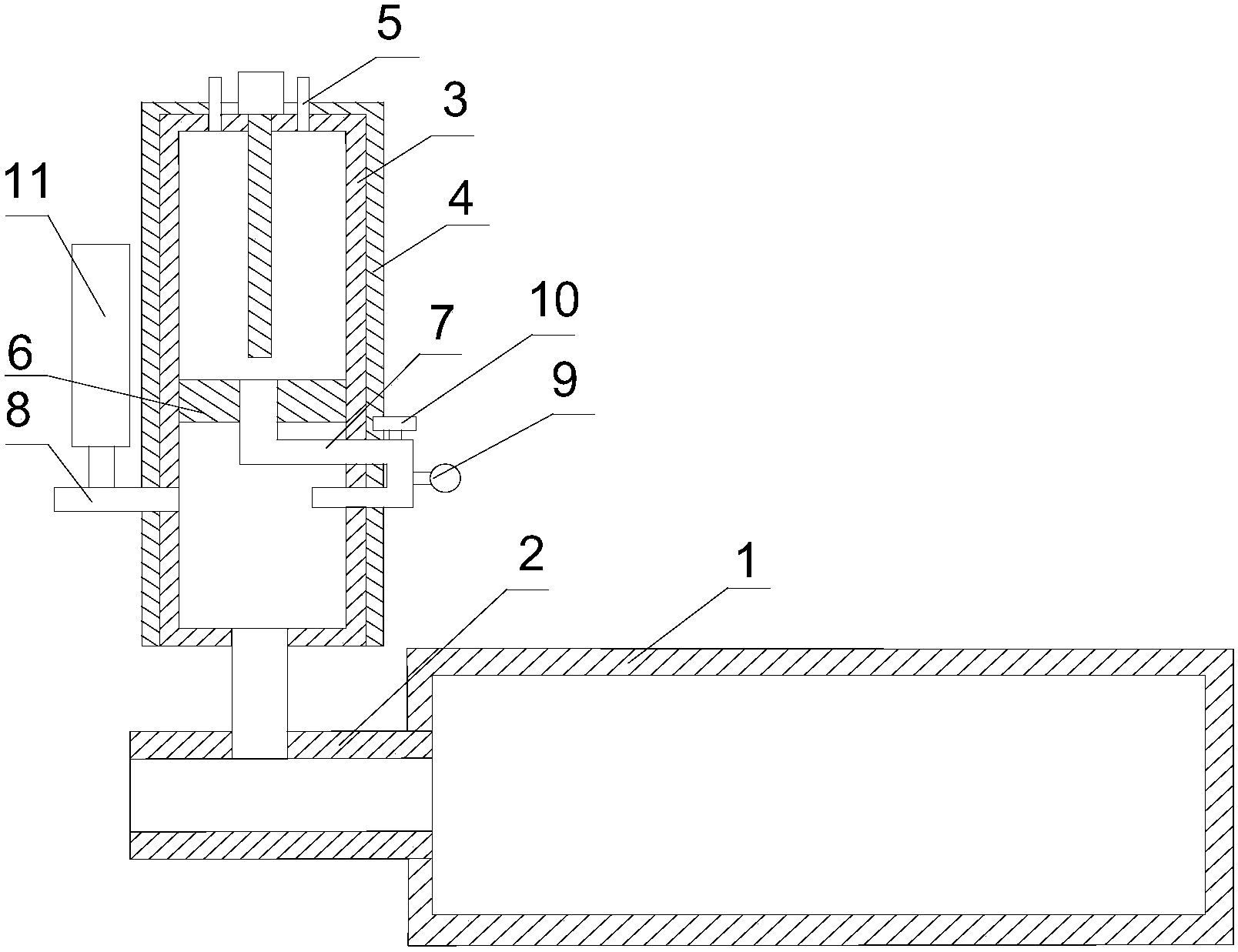

摘要附图
权利要求书
1.可促进微生物繁殖的医药中间体废水净化系统，包括设置有污水管(2)的生化罐(1)，其特征在于，所述污水管(2)的上方连通有制备微生物促进剂的反应罐(3)，所述反应罐(3)外部包覆有将反应罐(3)外壁完全覆盖的遮光层(4)，反应罐(3)的内部设置有搅拌棒，反应罐(3)的顶部设置有至少一个与反应罐(3)连通的进液管(5)，反应罐(3)内部设置有隔板(6)，所述隔板(6)将反应罐(3)内部腔体分为上、下两个独立的腔体，搅拌棒位于隔板(6)上方的腔体内，隔板(6)上设置有连通隔板(6)上、下两个独立腔体的连接管(7)，反应罐(3)的侧壁上设置有进水管(8)，所述进水管(8)与隔板(6)下方的反应罐(3)腔体连通，连接管(7)上设置有控制连接管(7)导通的控制阀。
2.根据权利要求1所述的可促进微生物繁殖的医药中间体废水净化系统，其特征在于，连接管(7)上设置有流量计(9)、电磁阀(10)，所述电磁阀(10)位于流量计(9)与隔板(6)之间，电磁阀(10)控制连接管(7)导通，电磁阀(10)的控制系统与流量计(9)的表头连接。
3.根据权利要求1所述的可促进微生物繁殖的医药中间体废水净化系统，其特征在于，所述进水管(8)的出水端与隔板(6)下方的反应罐(3)腔体连通，进水管(8)的进水端连通有量筒(11)，所述量筒(11)内部装有水。
4.根据权利要求1所述的可促进微生物繁殖的医药中间体废水净化系统，其特征在于，所述搅拌棒由电机控制其转动。
5.根据权利要求1所述的可促进微生物繁殖的医药中间体废水净化系统，其特征在于，所述遮光层(4)为遮光隔热保温帘。
说明书
可促进微生物繁殖的医药中间体废水净化系统
技术领域
本发明涉及一种废水处理装置，具体涉及可促进微生物繁殖的医药中间体废水净化系统。
背景技术
医药中间体生产属于精细化工工业，主要是采用化学反应合成的方法，将有机物质和无机物质制成合成药物及药物中间体。医药中间体的主要生产工艺都是化学反应，其生产过程中由于反应步骤多，使用多种化学原料，生产过程原料利用率低，产品收率低，流失严重，因此这类废水中含有种类繁多的有毒有害化学物质，如苯胺类化合物、硝基类化合物、芳烃类化合物、卤代烃类化合物、有机溶剂如甲苯、氯仿、石油醚、乙酸乙酯、丙酮等、以及废酸碱、无机盐类等多种污染物。
医药中间体废水是世界公认的治理难度大的工业废水之一，难于采用常规的生物处理方法对其进行达标处理，常规的生物处理方法中微生物的活性、数量无法对医药中间体废水进行达标处理。
发明内容
本发明所要解决的技术问题是常规的生物处理方法无法对医药中间体废水进行达标处理，目的在于提供可促进微生物繁殖的医药中间体废水净化系统，解决规的生物处理方法中微生物的活性、数量无法对医药中间体废水进行达标处理的问题。
本发明通过下述技术方案实现：
可促进微生物繁殖的医药中间体废水净化系统，包括设置污水管的生化罐，所述污水管的上方连通有制备微生物促进剂的反应罐，所述反应罐外部包覆有将反应罐外壁完全覆盖的遮光层，反应罐的内部设置有搅拌棒，反应罐的顶部设置有至少一个与反应罐连通的进液管，反应罐内部设置有隔板，所述隔板将反应罐内部腔体分为上、下两个独立的腔体，搅拌棒位于隔板上方的腔体内，隔板上设置有连通隔板上、下两个独立腔体的连接管，反应罐的侧壁上设置有进水管，所述进水管与隔板下方的反应罐腔体连通，连接管上设置有控制连接管导通的控制阀。
本发明中污水管用于向生化罐通入污水，本发明在生化罐的污水管上加装了微生物促进剂的反应罐，可以将反应罐内的微生物促进剂混合在污水中一同进入生化罐，微生物促进剂能够达到促进微生物的生长、启动微生物的共代谢作用、提高微生物对有机污染物的耐毒性、迅速降解有机污染物的目的;微生物促进剂制备立即使用具有最佳的性能，微生物促进剂存放时间越长，性能越差，微生物促进剂在保存过程中容易出现稀释、挥发、污染等情况;因此，本实用通过在生化罐的污水管加装微生物促进剂的反应罐，既能够解决解决常规的生物处理方法中微生物的活性、数量无法对医药中间体废水进行达标处理的问题，又能够实现现配现用，保证微生物促进剂在使用时具有最佳的性能，进一步节约了微生物促进剂的使用量;本发明的实现原理为：将制备微生物促进剂的各溶液、试剂通过进液管加入至隔板上方的反应罐腔体内，搅拌棒进行搅拌制得微生物促进剂，随后，将微生物促进剂从连接管中放入隔板下方的反应罐腔体内，从进水管加水对微生物促进剂进行稀释，控制阀控制连接管的流量，便于分批次稀释微生物稀释剂，将稀释后的微生物促进剂通入污水管随着污水一通进入生化罐，能够达到促进微生物的生长、启动微生物的共代谢作用、提高微生物对有机污染物的耐毒性、迅速降解有机污染物的目的。
连接管上设置有流量计、电磁阀，所述电磁阀位于流量计与隔板之间，电磁阀控制连接管导通，电磁阀的控制系统与流量计的表头连接。流量计检测进入隔板下方的反应罐腔体内的微生物促进剂的量，电磁阀的控制系统根据流量计的检测数据控制连接管的导通与关闭，电磁阀与流量计的配合，准确的控制了一次稀释微生物促进剂的量，一次性稀释微生物促进里的量过多，微生物促进剂的浓度很难掌握，并且反应罐的容积有限，反应罐的容积越大，成本越高，维修及安装越困难。
所述进水管的出水端与隔板下方的反应罐腔体连通，进水管的进水端连通有量筒，所述量筒内部装有水。量筒用于根据微生物促进剂稀释的倍数量取稀释用的水，使用方便，装置整体性好。
所述搅拌棒由电机控制其转动。电机在市面上容易获得。
所述遮光层为遮光隔热保温帘。遮光隔热保温帘在遮光的基础上具有保温、隔热的作用。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明可促进微生物繁殖的医药中间体废水净化系统通过在生化罐的污水管加装微生物促进剂的反应罐，能够解决常规的生物处理方法中微生物的活性、数量无法对医药中间体废水进行达标处理的问题;
2、本发明可促进微生物繁殖的医药中间体废水净化系统能够实现微生物促进剂的现配现用，保证微生物促进剂在使用时具有最佳的性能，进一步节约了微生物促进剂的使用量;
3、本发明可促进微生物繁殖的医药中间体废水净化系统结构简单，便于安装及维修，成本低。
