申请日2017.11.09
公开(公告)日2018.02.23
IPC分类号C02F9/04
摘要
本发明公开了一种简易高效的生活污水过滤消毒处理装置，包括家用水池、沉淀池和消毒池，所述家用水池底部通过污水连接管与沉淀池连通，所述沉淀池内部通过连接横杆等距焊接有沉淀斜板，所述沉淀池通过水管与隔渣箱连通，隔渣箱通过水管与油水分离器连通，所述油水分离器通过水管与消毒池连通。本发明中，首先通过等距设有多组消毒仓，同时配合缓流板对生活污水进行全面消毒，省去搅拌的装置，使得该生活污水过滤消毒处理装置结构更加简单，从而节约了该简易高效的生活污水过滤消毒处理装置的生产成本，实现自动进行消毒，减去投放消毒剂的步骤，提高了工作的效率，使得该生活污水过滤消毒处理装置更加的高效。

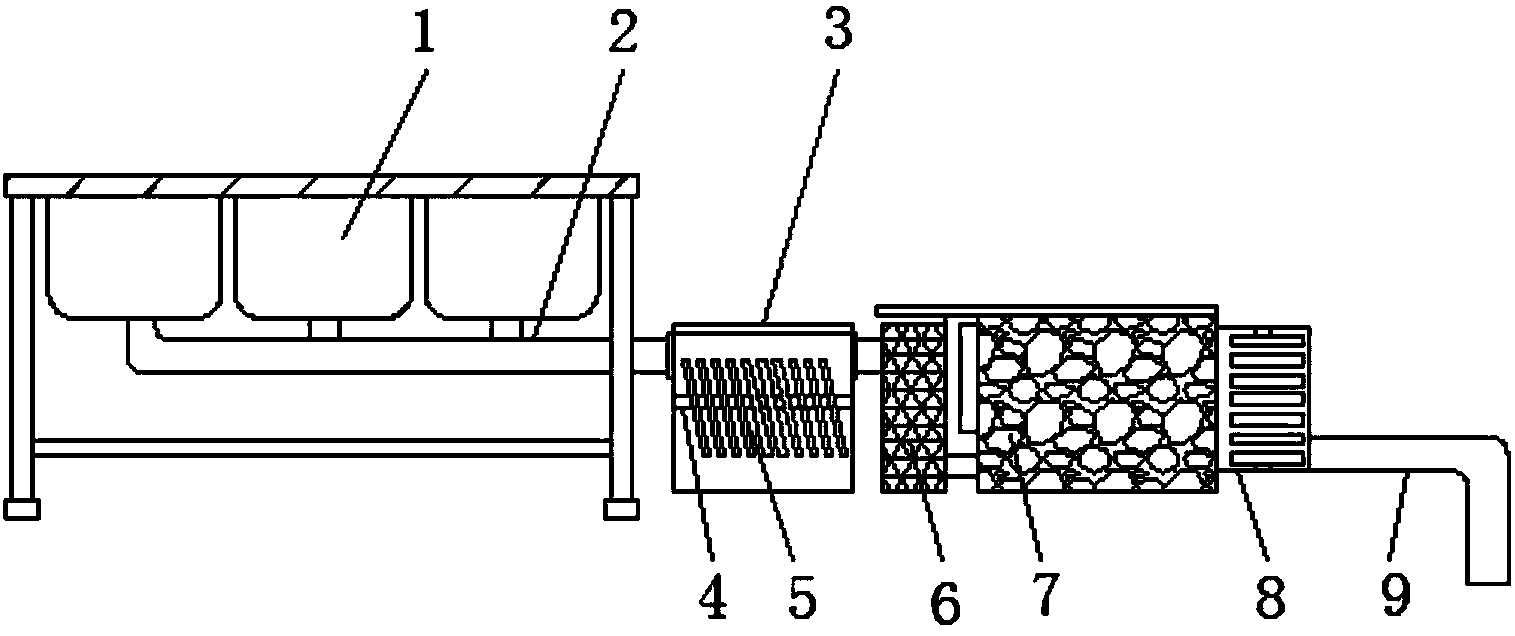

摘要附图
权利要求书
1.一种简易高效的生活污水过滤消毒处理装置，包括家用水池(1)、沉淀池(3)和消毒池(8)，其特征在于，所述家用水池(1)底部通过污水连接管(2)与沉淀池(3)连通，所述沉淀池(3)内部通过连接横杆(4)等距焊接有沉淀斜板(5)，所述沉淀池(3)通过水管与隔渣箱(6)连通，且隔渣箱(6)通过水管与油水分离器(7)连通，所述油水分离器(7)通过水管与消毒池(8)连通，所述消毒池(8)另一侧连接有排水管(9)，所述消毒池(8)内部通过固定杆(10)等距设有消毒仓(11)，所述消毒仓(11)壳体上等距开设有对污水进行消毒使用的消毒通孔(13)，所述消毒仓(11)内部填充有消毒剂(12)。
2.根据权利要求1所述的一种简易高效的生活污水过滤消毒处理装置，其特征在于，所述沉淀池(3)的顶端设有对沉淀池(3)进行清理使用的清理盖板，且沉淀池(3)内部的沉淀斜板为可拆卸结构。
3.根据权利要求1所述的一种简易高效的生活污水过滤消毒处理装置，其特征在于，所述隔渣箱(6)和油水分离器(7)的高度相等，且隔渣箱(6)和油水分离器(7)相互平行。
4.根据权利要求1所述的一种简易高效的生活污水过滤消毒处理装置，其特征在于，所述消毒仓(11)共等距设有七个，且七个消毒仓(11)长度和宽度均相等。
5.根据权利要求1所述的一种简易高效的生活污水过滤消毒处理装置，其特征在于，所述消毒仓(11)共设有七个，且七个消毒仓(11)没相邻两个消毒仓(11)之间均焊接有缓流板(14)。
说明书
一种简易高效的生活污水过滤消毒处理装置
技术领域
本发明涉及生活污水处理装置技术领域，尤其涉及一种简易高效的生活污水过滤消毒处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水，城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质
简易高效的生活污水过滤消毒处理装置就是一种生活污水处理装置，传统的生活污水处理装置结构辅助，处理的效率较低，同时容易出现故障。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种简易高效的生活污水过滤消毒处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种简易高效的生活污水过滤消毒处理装置，包括家用水池、沉淀池和消毒池，所述家用水池底部通过污水连接管与沉淀池连通，所述沉淀池内部通过连接横杆等距焊接有沉淀斜板，所述沉淀池通过水管与隔渣箱连通，且隔渣箱通过水管与油水分离器连通，所述油水分离器通过水管与消毒池连通，所述消毒池另一侧连接有排水管，所述消毒池内部通过固定杆等距设有消毒仓，所述消毒仓壳体上等距开设有对污水进行消毒使用的消毒通孔，所述消毒仓内部填充有消毒剂。
作为上述技术方案的进一步描述：
所述沉淀池的顶端设有对沉淀池进行清理使用的清理盖板，且沉淀池内部的沉淀斜板为可拆卸结构。
作为上述技术方案的进一步描述：
所述隔渣箱和油水分离器的高度相等，且隔渣箱和油水分离器相互平行。
作为上述技术方案的进一步描述：
所述消毒仓共等距设有七个，且七个消毒仓长度和宽度均相等。
作为上述技术方案的进一步描述：
所述消毒仓共设有七个，且七个消毒仓没相邻两个消毒仓之间均焊接有缓流板。
本发明中，首先通过等距设有多组消毒仓，同时配合缓流板对生活污水进行全面消毒，省去搅拌的装置，使得该生活污水过滤消毒处理装置结构更加简单，从而节约了该简易高效的生活污水过滤消毒处理装置的生产成本，实现自动进行消毒，减去投放消毒剂的步骤，提高了工作的效率，使得该生活污水过滤消毒处理装置更加的高效，同时减少故障发生的概率，其次，通过设有沉淀斜板，可以加速沉淀池的沉淀，同时可以减小水流的冲击，从而提高了沉淀的效率和沉淀的效果，使得该生活污水过滤消毒处理装置更加的高效。
