申请日2015.11.24
公开(公告)日2016.05.25
IPC分类号C02F9/00
摘要

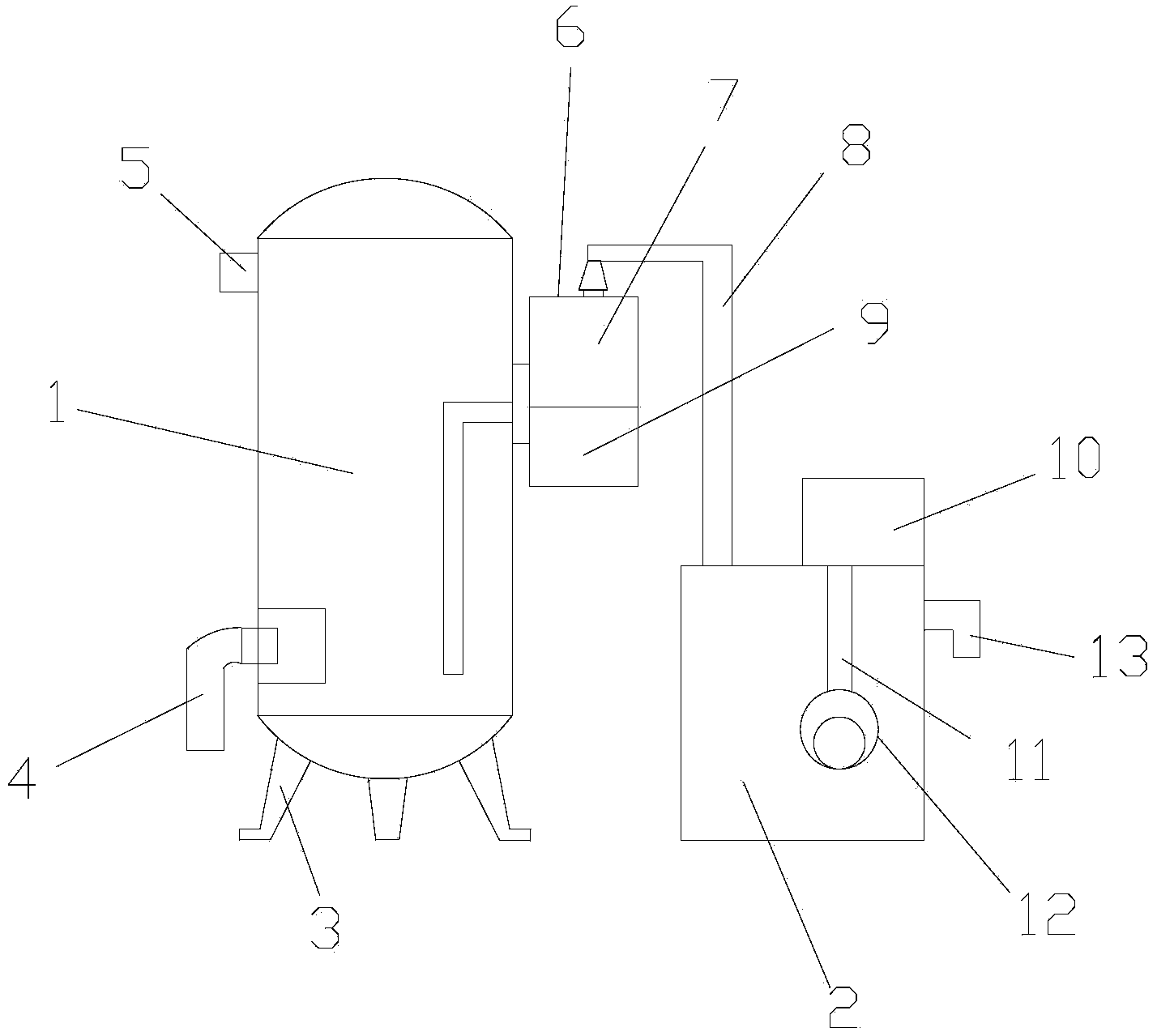

本实用新型公开一种锅炉水处理设备，包括水处理装置和曝气溶盐器，所述水处理设备包括支脚，排污管、进水口和控制箱，所述支脚设置有一条以上，所述排污管位于水处理设备的左下侧，所述出水口位于水处理装置的右上方，所述控制箱位于水处理装置的右侧，所述控制箱包括水室和水泵，所述水室上设置有通水管，所述水泵位于水室的下方，所述曝气溶盐器位于水处理装置的右侧、并与通水管相连接，所述曝气溶盐器包括曝气器和出水口，所述曝气器上设置有气管和盐球，所述出水口位于曝气溶盐器的右侧;该锅炉水处理设备具有结构简单、水处理效率高和安装方便的优点。
权利要求书
1.一种锅炉水处理设备，其特征在于：包括水处理装置和曝气溶盐器，所述水处理设备包括支脚，排污管、进水口和控制箱，所述支脚设置有一条以上，所述排污管位于水处理设备的左下侧，所述出水口位于水处理装置的右上方，所述控制箱位于水处理装置的右侧，所述控制箱包括水室和水泵，所述水室上设置有通水管，所述水泵位于水室的下方，所述曝气溶盐器位于水处理装置的右侧、并与通水管相连接，所述曝气溶盐器包括曝气器和出水口，所述曝气器上设置有气管和盐球，所述出水口位于曝气溶盐器的右侧。
2.如权利要求1所述的锅炉水处理设备，其特征在于：所述支脚设置三个。
3.如权利要求2所述的锅炉水处理设备，其特征在于：所述排污管内设置有阀球。
4.如权利要求3所述的锅炉水处理设备，其特征在于：所述控制箱上设置有水管、并位于水处理装置内。
5.如权利要求4所述的锅炉水处理设备，其特征在于：所述控制箱为可拆装设置。
6.如权利要求5所述的锅炉水处理设备，其特征在于：所述曝气溶盐器上方设置有气孔。
7.如权利要求6所述的锅炉水处理设备，其特征在于：所述曝气器为自动曝气器。
8.如权利要求7所述的锅炉水处理设备，其特征在于：所述盐球内填充有粗盐粒。
说明书
一种锅炉水处理设备
技术领域
本实用新型涉及一种锅炉水处理设备。
背景技术
随着经济的不断发展，生态环境的保护以及资源合理有效地利用成为人们日益关注的焦点。目前在我国环境污染严重，工业废水和城市生活废水的排放造成了环境的污染，同时水资源的过度开采和使用，使我国面临严重的水危机。水污染的综合防治己引起世界各国的普遍重视，改善污水的处理技术，提高处理效率，降低费用和能耗，仍是重要的研究内容。现有的对污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法。但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，且后续的重金属离子分离也较为复杂，因此采用物理法对污水进行回收成为人们研究的一个方向。目前的工业锅炉水处理设备大都只是将污水处理到排放标准后直接排放，这样就导致了水资源的极大浪费。现有的一些能够对污水进行回收的处理器也大都是在对污水一次处理完毕就将水通入净水内储存，这样并不能够针对污水的浊度来进行循环处理，无法满足循环水处理要求。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单、效率高和安装方便的锅炉水处理设备。
为解决上述问题，本实用新型采用如下技术方案：
一种锅炉水处理设备，包括水处理装置和曝气溶盐器，所述水处理设备包括支脚，排污管、进水口和控制箱，所述支脚设置有一条以上，所述排污管位于水处理设备的左下侧，所述出水口位于水处理装置的右上方，所述控制箱位于水处理装置的右侧，所述控制箱包括水室和水泵，所述水室上设置有通水管，所述水泵位于水室的下方，所述曝气溶盐器位于水处理装置的右侧、并与通水管相连接，所述曝气溶盐器包括曝气器和出水口，所述曝气器上设置有气管和盐球，所述出水口位于曝气溶盐器的右侧。
作为优选，所述支脚设置三个，能够形成三角支撑，有利于支撑更加平衡稳定。
作为优选，所述排污管内设置有阀球，能够通过阀球自动进行排污和关闭排污管。
作为优选，所述控制箱上设置有水管、并位于水处理装置内，能够将水处理装置内的水抽取。
作为优选，所述控制箱为可拆装设置，有利于更换控制箱。
作为优选，所述曝气溶盐器上方设置有气孔，能够在进行曝气时，将曝气溶盐器内的气体排放。
作为优选，所述曝气器为自动曝气器，能够曝气溶盐器内是水位到达一定高度后自动开启曝气，有利于盐球溶解。
作为优选，所述盐球内填充有粗盐粒。
本实用新型的有益效果为：由于设置有支脚，能够支撑水处理装置，由于设置有排污管，能够水处理装置内部沉淀的污物排出，由于设置有控制箱，能够通控制水泵抽取水处理装置内的水，由于设置有曝气器，能够对曝气溶盐器内的水进行曝气，同时并对盐球进行溶解。
